溝形鋼製テークアップ形ユニット UCTU
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 49,629円～173,006円特別価格
- 税込単価
- 54,592円～190,307円特別価格
テークアップ形ユニット、溝形鋼から製作されたフレーム、調整ボルトなどを組み合せ...
詳細情報を確認する未確定：候補が57型番あります。
商品情報
外形図
製品仕様
- 円筒穴（止めねじ付き）
取付底面から球状軸受座中心までの距離の寸法差（ΔHs）およびボルト穴中心間の距離の寸法差（ΔJs）
| 型番 | ΔHs | ΔJs |
|---|---|---|
| UCTU208～212 | ±2 | ±0.8 |

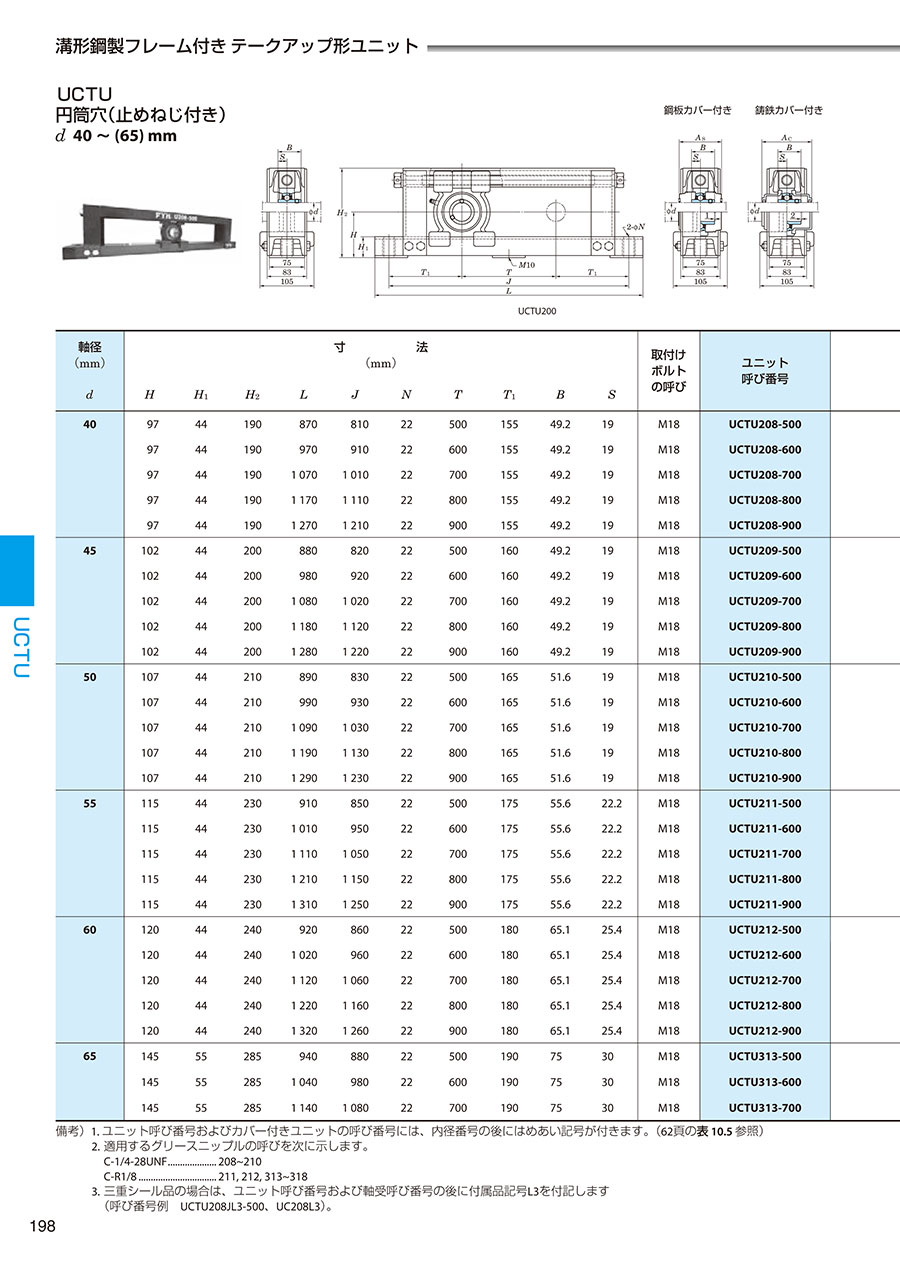

規格表
- 1. ユニット呼び番号およびカバー付きユニットの呼び番号には、内径番号の後にはめあい記号が付きます。
- 2. 適用するグリースニップルの呼びを次に示します。
C-1/4-28UNF：208～210
C-R1/8：211、212 - 3. 三重シール品の場合は、ユニット呼び番号および軸受呼び番号の後に付属品記号L3を付記します。
（呼び番号例 UCTU208JL3-500、UC208L3） - 4. 本ユニットの取付けは、フレーム取付け面に対し、荷重が垂直下向き方向に作用するように行います。
- 5. 適用軸受の寸法および形状は、軸受寸法表を参照ください。
選定サポート情報
はめあい記号
J：軸受箱の球状軸受座直径の公差域クラスが、J7（球状軸受座直径が120mmを超えるものには、表示しない）
軸受特殊記号
| 項目 | 軸受特殊記号 | 内容 |
|---|---|---|
| グリース | D1 | 耐熱用 |
| D2 | 耐寒用 | |
| シール | K2 | シリコーンゴム |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,629円44,666円 ( 49,133円 ) | 7日目 |
51,514円46,362円 ( 50,998円 ) | 7日目 |
52,645円47,380円 ( 52,118円 ) | 7日目 |
54,153円48,737円 ( 53,611円 ) | 7日目 |
55,284円49,755円 ( 54,731円 ) | 7日目 |
51,532円 ( 56,685円 ) | 19日目 |
53,041円 ( 58,345円 ) | 19日目 |
54,172円 ( 59,589円 ) | 19日目 |
56,057円 ( 61,663円 ) | 19日目 |
57,565円 ( 63,322円 ) | 19日目 |
55,906円50,315円 ( 55,347円 ) | 7日目 |
57,037円51,333円 ( 56,466円 ) | 7日目 |
54,941円 ( 60,435円 ) | 19日目 |
56,072円 ( 61,679円 ) | 7日目 |
59,088円53,179円 ( 58,497円 ) | 7日目 |
60,219円54,197円 ( 59,617円 ) | 7日目 |
62,104円55,893円 ( 61,482円 ) | 7日目 |
59,491円53,541円 ( 58,895円 ) | 7日目 |
61,753円55,577円 ( 61,135円 ) | 7日目 |
65,146円58,631円 ( 64,494円 ) | 7日目 |
67,031円60,327円 ( 66,360円 ) | 7日目 |
69,293円62,363円 ( 68,599円 ) | 7日目 |
65,539円58,985円 ( 64,884円 ) | 7日目 |
67,047円60,342円 ( 66,376円 ) | 7日目 |
71,194円64,074円 ( 70,481円 ) | 7日目 |
73,456円66,110円 ( 72,721円 ) | 7日目 |
76,472円68,824円 ( 75,706円 ) | 7日目 |
98,510円88,659円 ( 97,525円 ) | 7日目 |
102,280円92,052円 ( 101,257円 ) | 7日目 |
106,804円96,123円 ( 105,735円 ) | 7日目 |
110,197円99,177円 ( 109,095円 ) | 7日目 |
113,967円102,570円 ( 112,827円 ) | 7日目 |
108,539円97,685円 ( 107,454円 ) | 7日目 |
114,571円103,113円 ( 113,424円 ) | 7日目 |
119,849円107,864円 ( 118,650円 ) | 7日目 |
123,619円111,257円 ( 122,383円 ) | 7日目 |
126,258円113,632円 ( 124,995円 ) | 7日目 |
125,316円112,784円 ( 124,062円 ) | 7日目 |
130,594円117,534円 ( 129,287円 ) | 7日目 |
134,364円120,927円 ( 133,020円 ) | 7日目 |
138,134円124,320円 ( 136,752円 ) | 7日目 |
141,904円127,713円 ( 140,484円 ) | 7日目 |
138,925円125,032円 ( 137,535円 ) | 7日目 |
145,334円130,800円 ( 143,880円 ) | 7日目 |
149,104円134,193円 ( 147,612円 ) | 7日目 |
152,497円137,247円 ( 150,972円 ) | 7日目 |
155,513円139,961円 ( 153,957円 ) | 7日目 |
152,309円137,078円 ( 150,786円 ) | 7日目 |
154,948円139,453円 ( 153,398円 ) | 7日目 |
158,341円142,506円 ( 156,757円 ) | 7日目 |
162,488円146,239円 ( 160,863円 ) | 7日目 |
167,012円150,310円 ( 165,341円 ) | 7日目 |
161,319円145,187円 ( 159,706円 ) | 7日目 |
166,220円149,598円 ( 164,558円 ) | 7日目 |
167,351円150,615円 ( 165,677円 ) | 7日目 |
169,613円152,651円 ( 167,916円 ) | 7日目 |
173,006円155,705円 ( 171,276円 ) | 7日目 |
詳細情報
基本情報
テークアップ形ユニット、溝形鋼から製作されたフレーム、調整ボルトなどを組み合せたユニット製品
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
