溝形鋼製テークアップ形ユニット UCTL
- 通常単価(税別)
- 22,190円～45,878円
- 税込単価
- 24,409円～50,466円
通常出荷日：7日目
テークアップ形ユニット、溝形鋼から製作されたフレーム、調整ボルトなどを組み合せたユニット製品
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 円筒穴（止めねじ付き）
取付底面から球状軸受座中心までの距離の寸法差（ΔHs）およびボルト穴中心間の距離の寸法差（ΔJs）
| 型番 | ΔHs | ΔJs |
|---|---|---|
| UCTL204～207 | ±2 | ±0.5 |
| UCTL208、209 | ±0.8 |

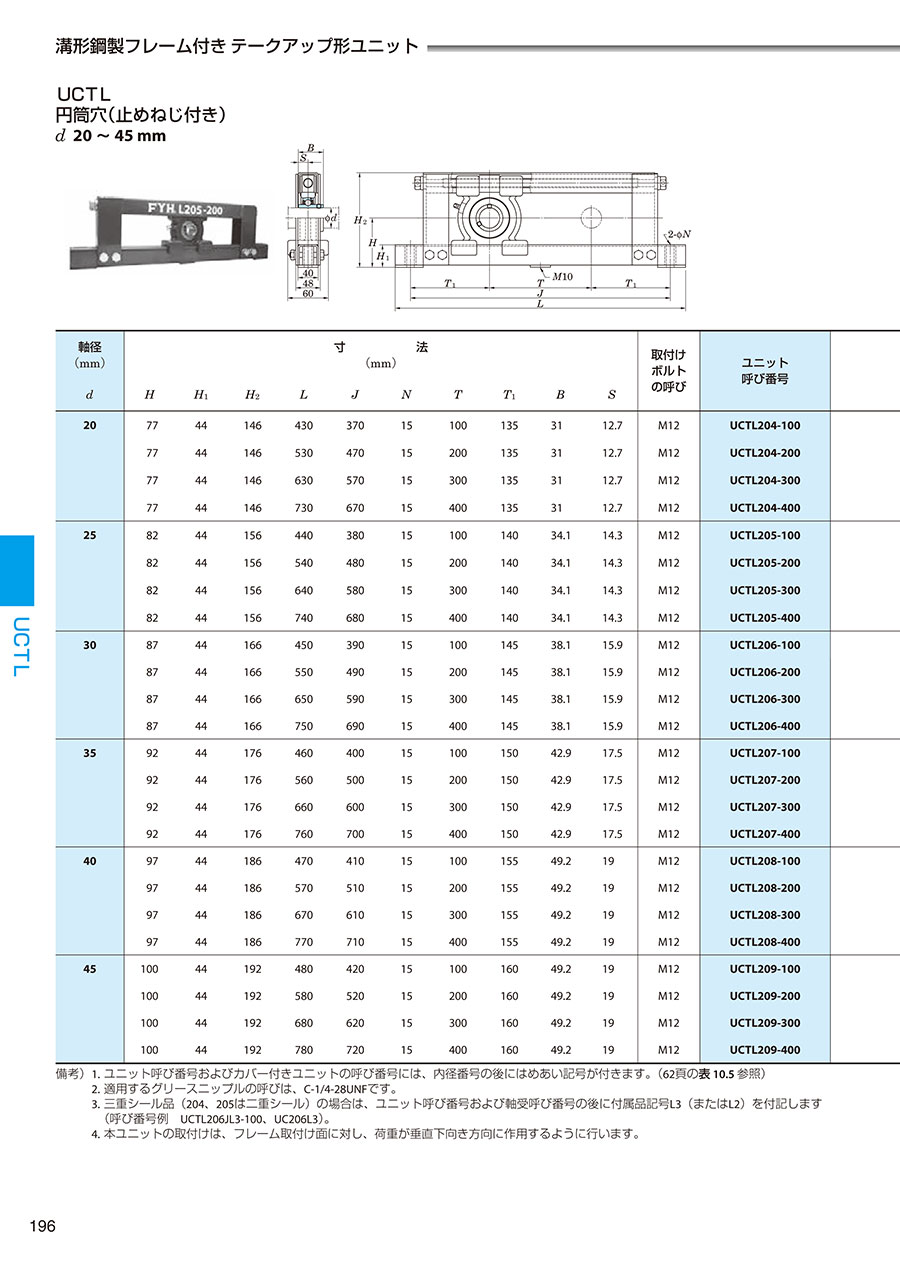

規格表
- 1. ユニット呼び番号およびカバー付きユニットの呼び番号には、内径番号の後にはめあい記号が付きます。
- 2. 適用するグリースニップルの呼びは、C-1/4-28UNFです。
- 3. 三重シール品（204、205は二重シール）の場合は、ユニット呼び番号および軸受呼び番号の後に付属品記号L3（またはL2）を付記します。
（呼び番号例 UCTL206JL3-100、UC206L3） - 4. 本ユニットの取付けは、フレーム取付け面に対し、荷重が垂直下向き方向に作用するように行います。
- 5. 適用軸受の寸法および形状は、軸受寸法表を参照ください。
選定サポート情報
はめあい記号
J：軸受箱の球状軸受座直径の公差域クラスが、J7（球状軸受座直径が120mmを超えるものには、表示しない）
軸受特殊記号
| 項目 | 軸受特殊記号 | 内容 |
|---|---|---|
| グリース | D1 | 耐熱用 |
| D2 | 耐寒用 | |
| シール | K2 | シリコーンゴム |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,436円 ( 24,680円 ) | 7日目 |
22,813円 ( 25,094円 ) | 7日目 |
23,189円 ( 25,508円 ) | 7日目 |
22,190円 ( 24,409円 ) | 7日目 |
24,075円 ( 26,483円 ) | 7日目 |
24,830円 ( 27,313円 ) | 7日目 |
24,830円 ( 27,313円 ) | 7日目 |
25,734円 ( 28,307円 ) | 7日目 |
26,488円 ( 29,137円 ) | 7日目 |
26,864円 ( 29,550円 ) | 7日目 |
28,374円 ( 31,211円 ) | 7日目 |
27,253円 ( 29,978円 ) | 7日目 |
28,385円 ( 31,224円 ) | 7日目 |
29,138円 ( 32,052円 ) | 7日目 |
30,270円 ( 33,297円 ) | 7日目 |
29,988円 ( 32,987円 ) | 7日目 |
32,627円 ( 35,890円 ) | 7日目 |
39,450円 ( 43,395円 ) | 7日目 |
41,713円 ( 45,884円 ) | 7日目 |
43,711円 ( 48,082円 ) | 7日目 |
33,323円 ( 36,655円 ) | 7日目 |
35,208円 ( 38,729円 ) | 7日目 |
42,862円 ( 47,148円 ) | 7日目 |
45,878円 ( 50,466円 ) | 7日目 |
詳細情報
基本情報
テークアップ形ユニット、溝形鋼から製作されたフレーム、調整ボルトなどを組み合せたユニット製品
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
