鋳鉄製印ろう付き角フランジ形ユニット UCFS
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 3,759円～180,961円特別価格
- 税込単価
- 4,135円～199,057円特別価格
軸受と四角形のフランジおよび取付け面に印ろうをもつ軸受箱を組み合せた軸受ユニッ...
詳細情報を確認する未確定：候補が83型番あります。
商品情報
外形図
製品仕様
印ろう外径の寸法差（⊿H3s）、取付面から球状軸受座中心までの距離の寸法差（⊿A2s）、
ボルト穴の位置度公差（X）および印ろうの円周振れ公差（Y）
| 軸受箱呼び番号 | ⊿H3s | ⊿A2s | X | Y |
|---|---|---|---|---|
| FS305 | -0.046～0 | ±0.5 | 0.7 | 0.2 |
| FS306～FS308 | -0.054～0 | |||
| FS309～FS310 | -0.063～0 | |||
| FS311～FS313 | ±0.8 | 1 | 0.3～FS318 | |
| FS314～FS319 | -0.072～0 | |||
| FS319～0.4 | ||||
| FS320～FS322 | -0.081～0 | |||
| FS324～FS328 | -0.089～0 |
ボルト穴径の寸法差（⊿Ns）
| 軸受箱呼び番号 | ⊿Ns |
|---|---|
| FS305～315 | ±0.2 |
| FS316～328 | ±0.3 |

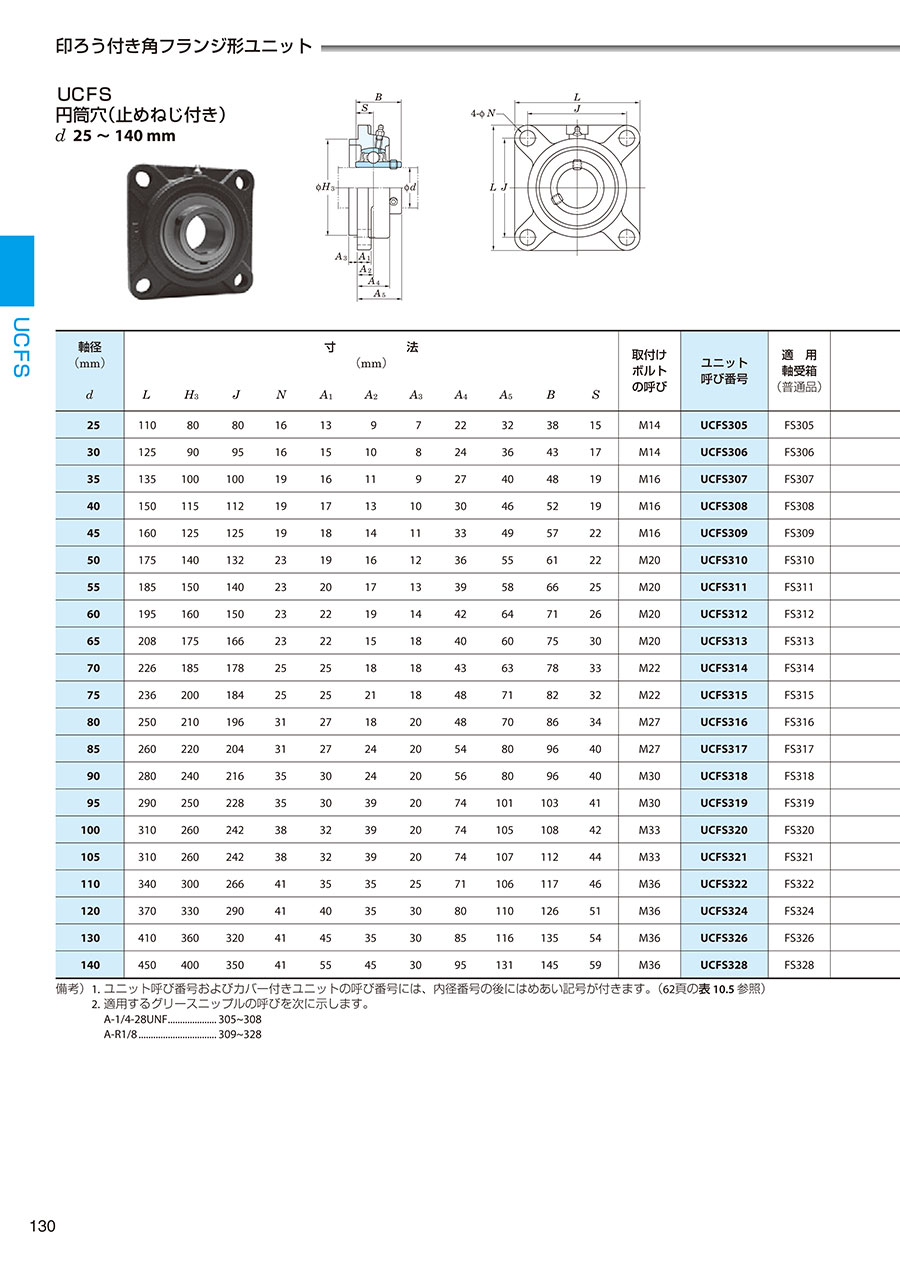

規格表
備考）
- 1. ユニット呼び番号およびカバー付きユニットの呼び番号には、内径番号の後にはめあい記号が付きます。
- 2. 適用するグリースニップルの呼びを次に示します。
A-1/4-28UNF：305～308
A-R1/8：309～328 - 3. 三重シール品の場合は、ユニット呼び番号および軸受呼び番号の後に付属品記号L3を付記します
（呼び番号例 UCFS307JL3、UC307L3）。 - 4. 適用軸受の寸法および形状は、デジタルカタログの軸受寸法表を参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,759円 ( 4,135円 ) | 6日目 |
4,652円 ( 5,117円 ) | 7日目 |
4,652円 ( 5,117円 ) | 7日目 |
4,226円 ( 4,649円 ) | 4日目 |
4,066円 ( 4,473円 ) | 6日目 |
5,226円 ( 5,749円 ) | 7日目 |
5,226円 ( 5,749円 ) | 7日目 |
5,023円 ( 5,525円 ) | 6日目 |
4,584円 ( 5,042円 ) | 6日目 |
4,695円 ( 5,165円 ) | 4日目 |
6,120円 ( 6,732円 ) | 7日目 |
6,120円 ( 6,732円 ) | 7日目 |
5,686円 ( 6,255円 ) | 6日目 |
4,921円 ( 5,413円 ) | 7日目 |
6,466円 ( 7,113円 ) | 7日目 |
6,466円 ( 7,113円 ) | 7日目 |
5,656円 ( 6,222円 ) | 6日目 |
7,349円 ( 8,084円 ) | 7日目 |
7,349円 ( 8,084円 ) | 7日目 |
7,409円 ( 8,150円 ) | 6日目 |
6,882円 ( 7,570円 ) | 6日目 |
5,973円 ( 6,570円 ) | 6日目 |
7,717円 ( 8,489円 ) | 7日目 |
7,717円 ( 8,489円 ) | 7日目 |
7,126円 ( 7,839円 ) | 6日目 |
9,229円 ( 10,152円 ) | 7日目 |
9,229円 ( 10,152円 ) | 7日目 |
9,297円 ( 10,227円 ) | 6日目 |
8,953円 ( 9,848円 ) | 6日目 |
7,443円 ( 8,187円 ) | 6日目 |
9,584円 ( 10,542円 ) | 7日目 |
9,584円 ( 10,542円 ) | 7日目 |
9,739円 ( 10,713円 ) | 6日目 |
11,767円 ( 12,944円 ) | 7日目 |
12,356円 ( 13,592円 ) | 7日目 |
11,725円 ( 12,898円 ) | 6日目 |
9,652円 ( 10,617円 ) | 6日目 |
12,156円 ( 13,372円 ) | 7日目 |
12,156円 ( 13,372円 ) | 7日目 |
11,461円 ( 12,607円 ) | 6日目 |
14,462円 ( 15,908円 ) | 7日目 |
14,462円 ( 15,908円 ) | 7日目 |
15,335円 ( 16,869円 ) | 6日目 |
15,600円14,040円 ( 15,444円 ) | 7日目 |
12,027円 ( 13,230円 ) | 6日目 |
15,027円 ( 16,530円 ) | 7日目 |
15,027円 ( 16,530円 ) | 7日目 |
14,579円 ( 16,037円 ) | 4日目 |
19,337円 ( 21,271円 ) | 6日目 |
17,233円 ( 18,956円 ) | 7日目 |
17,233円 ( 18,956円 ) | 7日目 |
16,406円 ( 18,047円 ) | 4日目 |
20,852円 ( 22,937円 ) | 7日目 |
20,852円 ( 22,937円 ) | 7日目 |
21,307円 ( 23,438円 ) | 4日目 |
25,184円 ( 27,702円 ) | 7日目 |
25,184円 ( 27,702円 ) | 7日目 |
31,726円 ( 34,899円 ) | 5日目 |
29,520円27,158円 ( 29,874円 ) | 7日目 |
29,520円27,158円 ( 29,874円 ) | 7日目 |
詳細情報
基本情報
軸受と四角形のフランジおよび取付け面に印ろうをもつ軸受箱を組み合せた軸受ユニット
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
