ＦＹＨ（日本ピローブロック）

鋳鉄製ピロー形ユニット UKIP

カタログ |

通常単価(税別): 5,249円～184,919円

税込単価: 5,774円～203,411円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＦＹＨ（日本ピローブロック）

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＦＹＨ（日本ピローブロック）

通常出荷日：在庫品1日目

高荷重用のピロー形ユニット。厚肉で剛性の高い軸受箱は、高荷重・振動・衝撃のある...

ベアリングユニット種類
ピロー形
ピロー形種類
厚肉
軸受内径形状
テーパ穴アダプタ式
ユニット本体材質
鋳鉄
転動体材質
軸受鋼
加工
なし

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

未確定：候補が77型番あります。

商品情報
型番リスト
詳細情報

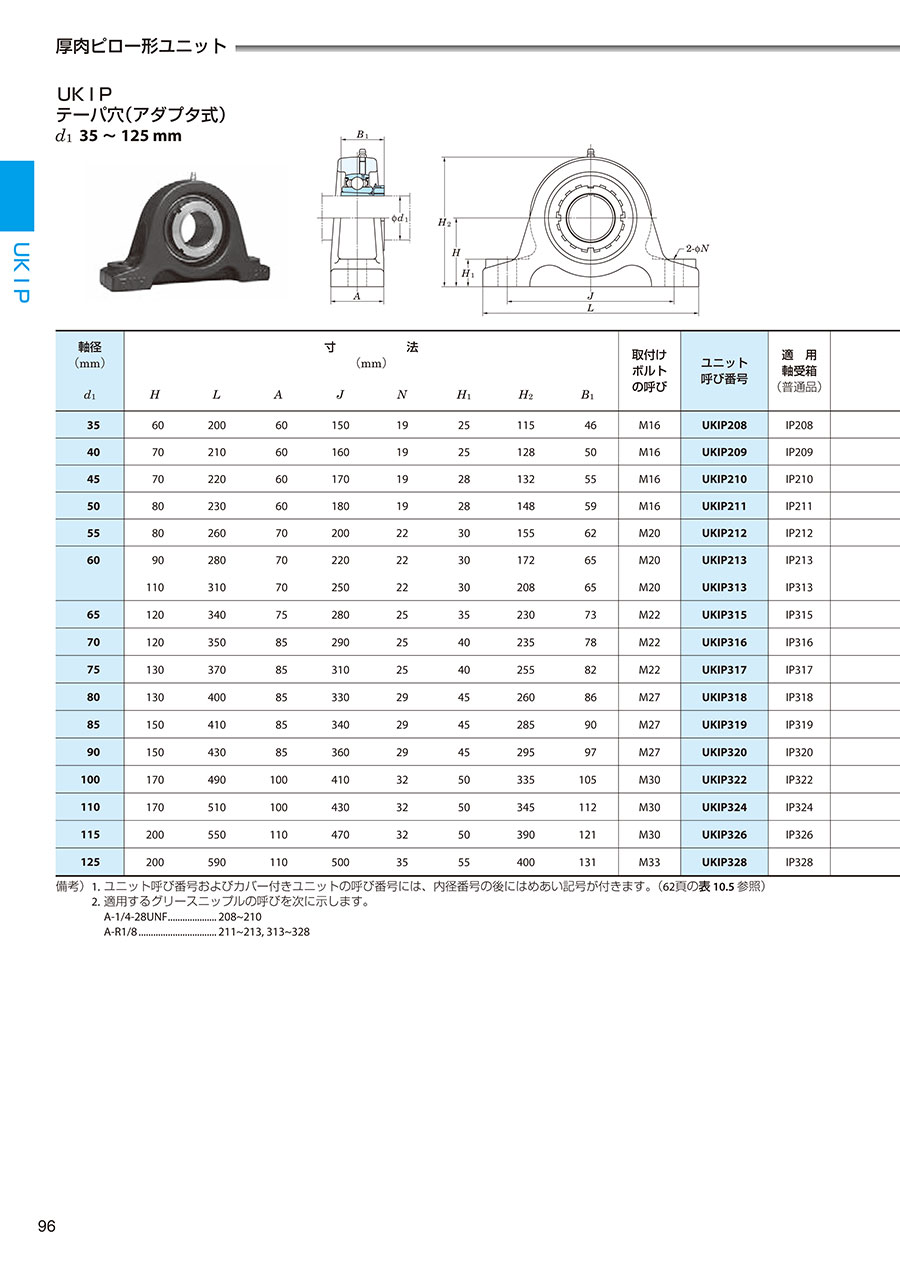

カタログ

商品情報

外形図

単位：mm

取付底面から球状軸受座中心までの距離の寸法差（△Hs）、ボルト穴中心間の距離の寸法差（△Js）およびボルト穴径の寸法差（△Ns）

軸受箱呼び番号		△Hs	△Js	△Ns
IP208～IP210	-	±0.15	±0.5	±0.2
IP211～IP213	IP313～IP318	±0.2	±0.7
-	IP319～IP320	±0.3
-	IP322～IP328	±0.3		±0.3

製品仕様

テーパ穴（アダプタ式）

規格表

型番	軸径（mm）	寸法（mm）								取付けボルトの呼び	適用軸受箱（普通品）	適用軸受				適用アダプタ
	軸径（mm）	寸法（mm）										呼び番号	基本定格荷重（kN）		係数 fo
	d₁	H	L	A	J	N	H₁	H₂	B₁			呼び番号	Cr	Cor	係数 fo
UKIP208	35	60	200	60	150	19	25	115	46	M16	IP208	UK208	29.1	17.8	14.0	H2308X
UKIP209	40	70	210	60	160	19	25	128	50	M16	IP209	UK209	34.1	21.3	14.0	H2309X
UKIP210	45	70	220	60	170	19	28	132	55	M16	IP210	UK210	35.1	23.3	14.4	H2310X
UKIP211	50	80	230	60	180	19	28	148	59	M16	IP211	UK211	43.4	29.4	14.4	H2311X
UKIP212	55	80	260	70	200	22	30	155	62	M20	IP212	UK212	52.4	36.2	14.4	H2312X
UKIP213	60	90	280	70	220	22	30	172	65	M20	IP213	UK213	57.2	40.1	14.4	H2313X

型番	カバー付きユニットの型番				カバー寸法（mm）		（参考）ユニット質量（kg）
	鋼板カバー付き		鋳鉄カバー付き		As	Ac	普通品、鋼板カバー付き	鋳鉄カバー付き
	（貫通形）	（一端密閉形）	（貫通形）	（一端密閉形）	As	Ac	普通品、鋼板カバー付き	鋳鉄カバー付き
UKIP208	UKIP208C	UKIP208CD	UKIP208FC	UKIP208FCD	69	86	3.5	4.4
UKIP209	UKIP209C	UKIP209CD	UKIP209FC	UKIP209FCD	69	88	4.0	4.9
UKIP210	UKIP210C	UKIP210CD	UKIP210FC	UKIP210FCD	74	97	4.8	5.8
UKIP211	UKIP211C	UKIP211CD	UKIP211FC	UKIP211FCD	76	99	5.3	5.9
UKIP212	UKIP212C	UKIP212CD	UKIP212FC	UKIP212FCD	89	114	7.1	8.6
UKIP213	UKIP213C	UKIP213CD	UKIP213FC	UKIP213FCD	89	114	8.7	10.4

備考）
1. 型番およびカバー付きユニットの型番には、内径番号の後にはめあい記号が付きます。
  J：軸受箱の球状軸受座直径の公差域クラスが、J7 （球状軸受座直径が 120 mm を超えるものには、表示しない）
  H：軸受箱の球状軸受座直径の公差域クラスが、H7
  K：軸受箱の球状軸受座直径の公差域クラスが、K7
2. 適用するグリースニップルの呼びを次に示します。
A-1/4-28UNF・・・・・・208～210
A-R1/8・・・・・・・・・211～213,313～328

型番リスト

表示件数

型番

軸穴径 d

(φ)

取付け高さ H

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

仕様・環境

直径系列記号

はめあい

付属品

グリス種類

シール

ストローク

カバー

シール記号

RoHS?

最小発注数量

35	60	29100	17800	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	なし	なし	-	1個
35	60	29100	17800	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付/貫通形	なし	-	1個
35	60	29100	17800	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付／密閉形	なし	-	1個
35	60	29100	17800	-	軽荷重用	J7	鋳鉄カバー付／貫通形	標準グリス	ニトリル	なし	-	-	-	1個
35	60	29100	17800	-	軽荷重用	J7	鋳鉄カバー付／一端密閉形	標準グリス	ニトリル	なし	-	-	-	1個
35	60	29100	17800	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	なし	L3	-	1個
35	60	29100	17800	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付/貫通形	L3	-	1個
35	60	29100	17800	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
35	60	29100	17800	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
35	60	29100	17800	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	なし	なし	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付/貫通形	なし	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付／密閉形	なし	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋳鉄カバー付／貫通形	なし	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付／密閉形	なし	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	なし	L3	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付/貫通形	L3	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
40	70	34100	21300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
45	70	35100	23300	-	軽荷重用	J7	カバー無し	標準グリス	ニトリル	なし	-	-	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付/貫通形	なし	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付／密閉形	なし	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋳鉄カバー付／貫通形	なし	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付／密閉形	なし	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	なし	L3	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付/貫通形	L3	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
45	70	35100	23300	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
50	80	43400	29400	-	軽荷重用	J7	カバー無し	標準グリス	ニトリル	なし	-	-	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付/貫通形	なし	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付／密閉形	なし	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋳鉄カバー付／貫通形	なし	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付／密閉形	なし	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	なし	L3	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付/貫通形	L3	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
50	80	43400	29400	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
55	80	52400	36200	-	軽荷重用	J7	カバー無し	標準グリス	ニトリル	なし	-	-	-	1個
55	80	52400	36200	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付/貫通形	なし	-	1個
55	80	52400	36200	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	鋼板カバー付／密閉形	なし	-	1個
55	80	52400	36200	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	なし	L3	-	1個
55	80	52400	36200	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付/貫通形	L3	-	1個
55	80	52400	36200	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
55	80	52400	36200	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
55	80	52400	36200	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
60	90	57200	40100	標準	2（軽荷重用）	J7	-	標準グリス	ニトリル	-	なし	なし	-	1個
60	90	57200	40100	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	なし	L3	-	1個
60	90	57200	40100	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付/貫通形	L3	-	1個
60	90	57200	40100	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
60	90	57200	40100	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
60	90	57200	40100	標準	2（軽荷重用）	J7	-	標準グリス	三重シール	-	鋼板カバー付／密閉形	L3	-	1個
60	110	92700	59900	標準	3（重荷重用）	-	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
60	110	92700	59900	標準	3（重荷重用）	-	-	標準グリス	三重シール	-	鋳鉄カバー付／密閉形	L3	-	1個
65	120	113000	77200	標準	3（重荷重用）	-	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
65	120	113000	77200	標準	3（重荷重用）	-	-	標準グリス	三重シール	-	鋳鉄カバー付／密閉形	L3	-	1個
70	120	123000	86700	標準	3（重荷重用）	-	-	標準グリス	三重シール	-	鋳鉄カバー付／貫通形	L3	-	1個
70	120	123000	86700	標準	3（重荷重用）	-	-	標準グリス	三重シール	-	鋳鉄カバー付／密閉形	L3	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,249円 ( 5,774円 )	6日目
6,205円 ( 6,826円 )	7日目
6,205円 ( 6,826円 )	7日目
7,788円 ( 8,567円 )	7日目
7,788円 ( 8,567円 )	7日目
5,435円 ( 5,979円 )	7日目
6,459円 ( 7,105円 )	7日目
6,459円 ( 7,105円 )	7日目
8,030円 ( 8,833円 )	7日目
8,030円 ( 8,833円 )	7日目
5,510円 ( 6,061円 )	6日目
6,733円 ( 7,406円 )	7日目
6,733円 ( 7,406円 )	7日目
8,197円 ( 9,017円 )	7日目
8,197円 ( 9,017円 )	7日目
5,728円 ( 6,301円 )	7日目
7,030円 ( 7,733円 )	7日目
7,030円 ( 7,733円 )	7日目
8,484円 ( 9,332円 )	7日目
8,484円 ( 9,332円 )	7日目
6,484円 ( 7,132円 )	6日目
7,994円 ( 8,793円 )	7日目
7,994円 ( 8,793円 )	7日目
9,568円 ( 10,525円 )	7日目
9,568円 ( 10,525円 )	7日目
6,761円 ( 7,437円 )	7日目
8,293円 ( 9,122円 )	7日目
8,293円 ( 9,122円 )	7日目
9,845円 ( 10,830円 )	7日目
9,845円 ( 10,830円 )	7日目
7,729円 ( 8,502円 )	6日目
9,629円 ( 10,592円 )	7日目
9,629円 ( 10,592円 )	19日目
11,257円 ( 12,383円 )	7日目
11,257円 ( 12,383円 )	7日目
8,031円 ( 8,834円 )	6日目
9,922円 ( 10,914円 )	7日目
9,932円 ( 10,925円 )	7日目
11,558円 ( 12,714円 )	7日目
11,558円 ( 12,714円 )	7日目
9,117円 ( 10,029円 )	4日目
12,653円 ( 13,918円 )	7日目
12,653円 ( 13,918円 )	7日目
10,346円 ( 11,381円 )	7日目
12,951円 ( 14,246円 )	7日目
12,969円 ( 14,266円 )	7日目
14,455円 ( 15,901円 )	7日目
14,455円 ( 15,901円 )	7日目
13,008円 ( 14,309円 )	6日目
14,671円 ( 16,138円 )	10日目
15,694円 ( 17,263円 )	7日目
16,384円 ( 18,022円 )	7日目
18,127円 ( 19,940円 )	7日目
18,127円 ( 19,940円 )	7日目
25,082円 ( 27,590円 )	7日目
25,082円 ( 27,590円 )	7日目
35,627円 ( 39,190円 )	7日目
35,627円 ( 39,190円 )	7日目
41,157円 ( 45,273円 )	7日目
41,157円 ( 45,273円 )	7日目

基本情報

基本情報

高荷重用のピロー形ユニット。厚肉で剛性の高い軸受箱は、高荷重・振動・衝撃のある用途に最適

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
