鋳鉄製ピロー形ユニット BLP
- 通常単価(税別)
- 1,303円～2,931円
- 税込単価
- 1,433円～3,224円
【特長】軽量化を目的に設計されたピロー形ユニットです。・止めねじ付き・限られた...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
円筒穴（止めねじ付き）

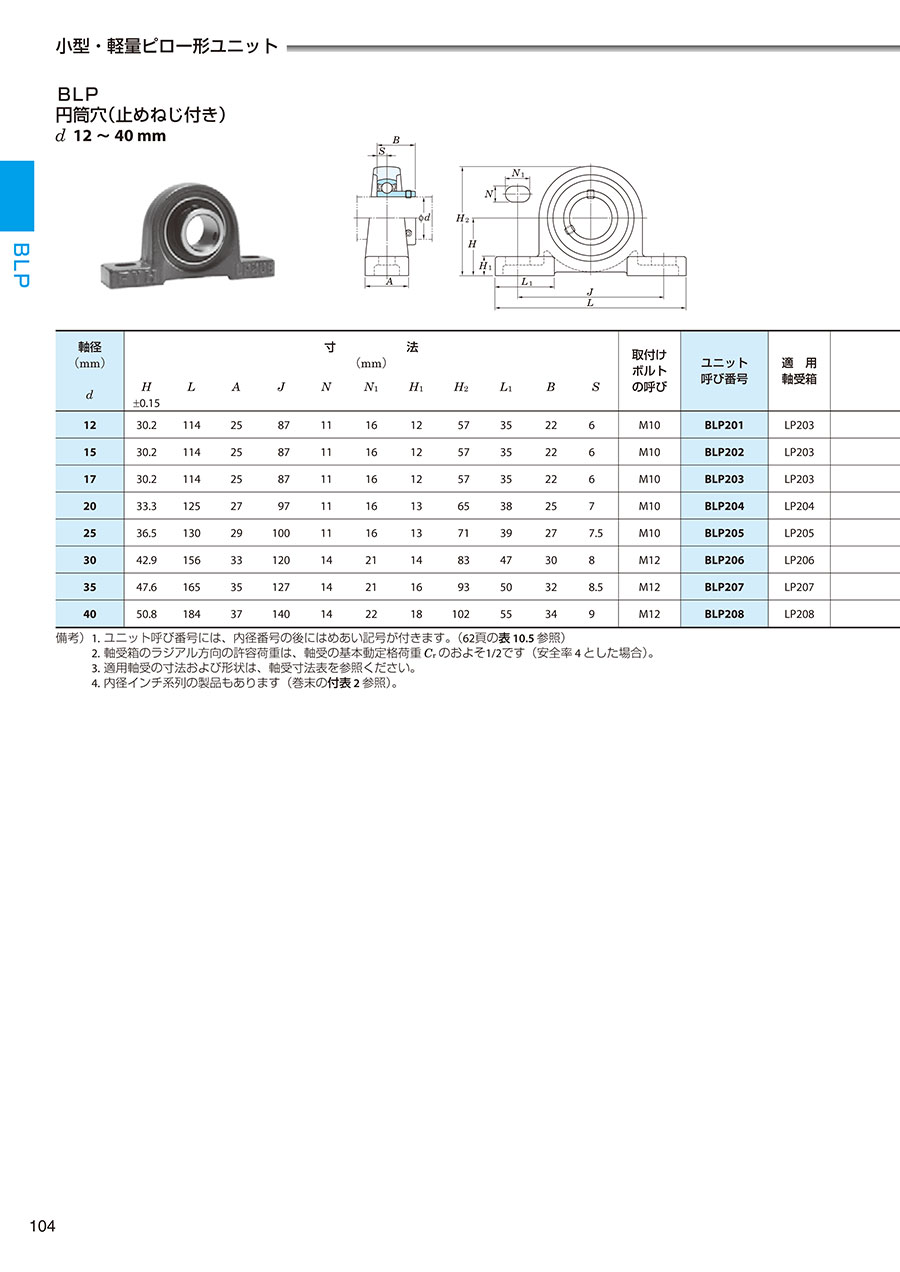

規格表
| 型番 | 軸径（mm） | 寸法（mm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | H ±0.15 | L | A | J | N | N1 | H1 | H2 | L1 | B | S | |
| BLP201 | 12 | 30.2 | 114 | 25 | 87 | 11 | 16 | 12 | 57 | 35 | 22 | 6 |
| BLP202 | 15 | 30.2 | 114 | 25 | 87 | 11 | 16 | 12 | 57 | 35 | 22 | 6 |
| BLP203 | 17 | 30.2 | 114 | 25 | 87 | 11 | 16 | 12 | 57 | 35 | 22 | 6 |
| BLP204 | 20 | 33.3 | 125 | 27 | 97 | 11 | 16 | 13 | 65 | 38 | 25 | 7 |
| BLP205 | 25 | 36.5 | 130 | 29 | 100 | 11 | 16 | 13 | 71 | 39 | 27 | 7.5 |
| BLP206 | 30 | 42.9 | 156 | 33 | 120 | 14 | 21 | 14 | 83 | 47 | 30 | 8 |
| BLP208 | 40 | 50.8 | 184 | 37 | 140 | 14 | 22 | 18 | 102 | 55 | 34 | 9 |
| 型番 | 取付けボルトの呼び | 適用軸受箱 | 適用軸受 | （参考） ユニット質量 （kg） | |||
|---|---|---|---|---|---|---|---|
| 呼び番号 | 基本定格荷重 （kN） | 係数 fo | |||||
| Cr | Cor | ||||||
| BLP201 | M10 | LP203 | SB201 | 9.55 | 4.80 | 13.2 | 0.36 |
| BLP202 | M10 | LP203 | SB202 | 9.55 | 4.80 | 13.2 | 0.36 |
| BLP203 | M10 | LP203 | SB203 | 9.55 | 4.80 | 13.2 | 0.36 |
| BLP204 | M10 | LP204 | SB204 | 12.8 | 6.65 | 13.2 | 0.51 |
| BLP205 | M10 | LP205 | SB205 | 14.0 | 7.85 | 13.9 | 0.57 |
| BLP206 | M12 | LP206 | SB206 | 19.5 | 11.3 | 13.9 | 0.69 |
| BLP208 | M12 | LP208 | SB208 | 29.1 | 17.8 | 14.0 | 1.8 |
備考）
1.型番には、内径番号の後にはめあい記号が付きます。
「J」が付く場合は、軸受箱の球状軸受座直径の公差域クラスが、J7 （球状軸受座直径が 120 mm を超えるものには、表示しない）となります。
2.軸受箱のラジアル方向の許容荷重は、軸受の基本動定格荷重Crのおよそ1/2です（安全率4とした場合）。
商品特長詳細
- 限られたスペースで軽～普通荷重に最適なタイプです。
詳細情報
基本情報
【特長】軽量化を目的に設計されたピロー形ユニットです。・止めねじ付き・限られたスペースで軽～普通荷重に最適なタイプです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
