インサート軸受 ER
- 通常単価(税別)
- 1,334円～3,258円
- 税込単価
- 1,467円～3,584円
給油機構を備え、止め輪を付けた円筒外径面の外輪と円筒穴の止めねじ付き広幅内輪を...
詳細情報を確認する未確定：候補が5型番あります。
商品情報

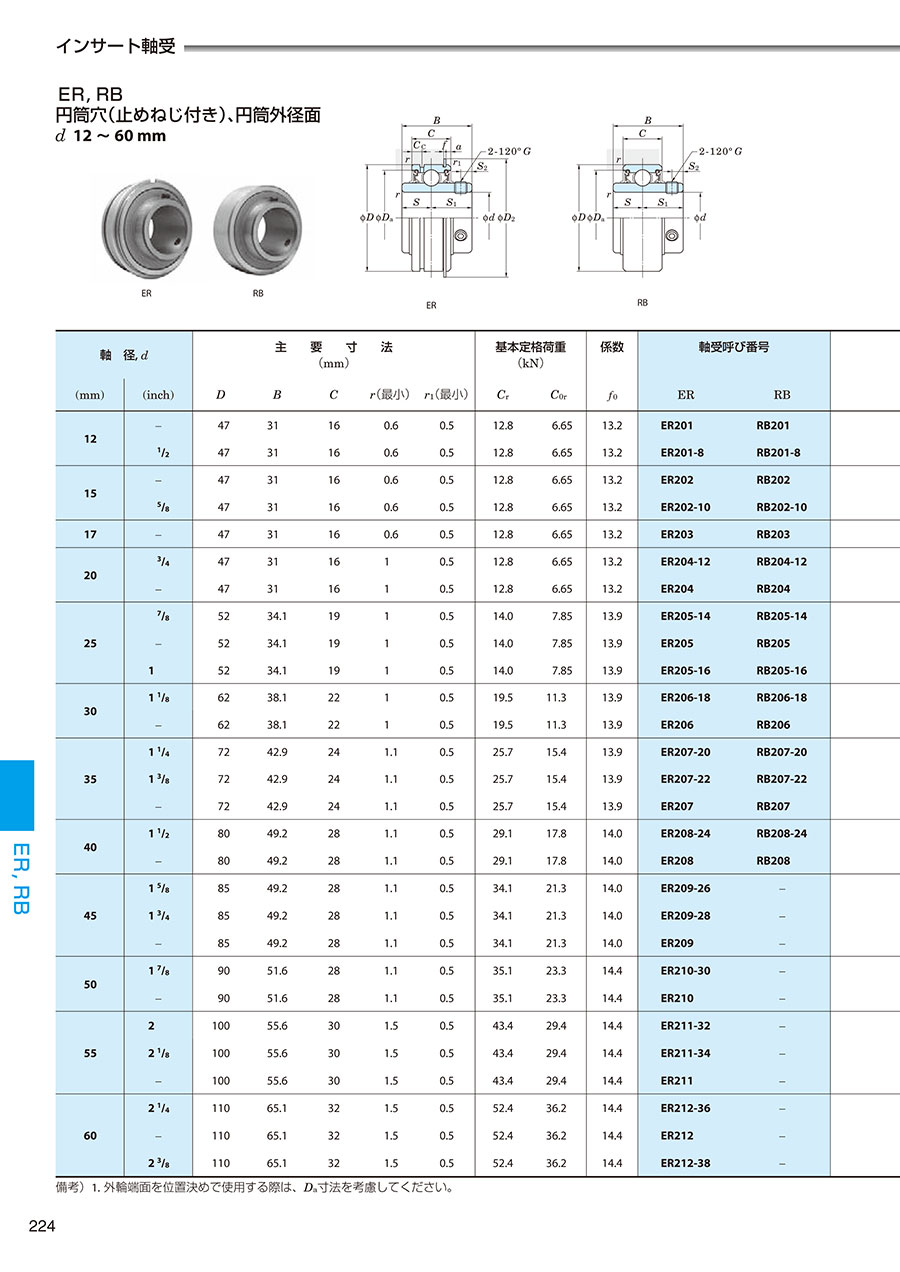

外形図
規格表
| 軸受 （mm） | 軸受 呼び番号 | 主要寸法 （mm） | 基本定格荷重 （kN） | 係数 | 寸法 （mm） | 止めねじの呼び | （参考） 質量 （kg） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | ER | D | B | C | r（最小） | r1（最小） | Cr | C0r | f0 | S | S1 | S2 | Cc | a | f | D2 | Da | G | |
| 17 | ER203 | 47 | 31 | 16 | 0.6 | 0.5 | 12.8 | 6.65 | 13.2 | 12.7 | 18.3 | 5 | 4 | 2.38 | 1.07 | 52.5 | 43 | M6×0.75 | 0.24 |
| 25 | ER205 | 52 | 34.1 | 19 | 1 | 0.5 | 14 | 7.85 | 13.9 | 14.3 | 19.8 | 5.5 | 5 | 2.38 | 1.07 | 57.7 | 47 | M6×0.75 | 0.27 |
| 35 | ER207 | 72 | 42.9 | 24 | 1.1 | 0.5 | 25.7 | 15.4 | 13.9 | 17.5 | 25.4 | 6.5 | 5.5 | 3.18 | 1.65 | 78.4 | 64 | M8×1 | 0.63 |
| 45 | ER209 | 85 | 49.2 | 28 | 1.1 | 0.5 | 34.1 | 21.3 | 14.0 | 19 | 30.2 | 8 | 6 | 3.18 | 1.65 | 91.4 | 77 | M8×1 | 0.90 |
| 50 | ER210 | 90 | 51.6 | 28 | 1.1 | 0.5 | 35.1 | 23.3 | 14.4 | 19 | 32.6 | 9 | 7.5 | 3.18 | 2.41 | 96.3 | 83 | M10×1.25 | 0.98 |
備考）外輪端面を位置決めで使用する際はDa寸法を考慮してください。
