強力・スペシャルマグネットキャッチ（S型）（W型） MC-SP型
- 通常単価(税別)
- 868円～958円
- 税込単価
- 955円～1,054円
静音で頑丈な強力・スペシャルマグネットキャッチ（S型）（W型）MC-SPです。...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
寸法図
製品仕様
| No. | 部品名 | 材料 | 色 |
|---|---|---|---|
| （1） | 本体 | PBT樹脂 | ホワイト |
| （2） | ヨーク | ステンレス鋼（SUS430） | 素地 |
| （3） | 磁石 | フェライト | |
| （4） | 受座 | ステンレス鋼（SUS430） |
規格表
| 型番 | L | L1 | L2 | D | D1 | H | P1 | P2 | t | A | B | P3 | 吸着力N | 吸着力kgf | 質量g | 付属ねじ（本） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MC-SPM-S | 86 | 68.4 | 63 | 17 | 15 | 13 | 77 | 9.5 | 1.5 | 70 | 12 | 57 | 47 | 4.8 | 57 | 4 |
| MC-SPM-W | 30 | 11 | 20 | 53.5 | 6 | |||||||||||
| MC-SPL-S | 106 | 85.6 | 80 | 20.5 | 18 | 16 | 94 | 11.5 | 2 | 79 | 14 | 65 | 54.9 | 5.6 | 100 | 4 |
| MC-SPL-W | 38 | 25 | 6 |
注意・禁止事項
注意- ※ 吸着力にはバラつきがあります。現品にてご確認ください。
詳細情報
基本情報
静音で頑丈な強力・スペシャルマグネットキャッチ（S型）（W型）MC-SPです。
【特長】
・消音および取付不備回避用スポンジ付きです。
・付属品：受座、スポンジクッション、十字穴付皿木ねじ2.7×16（ステンレス鋼）。
【用途】
・扉の閉時の保持に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

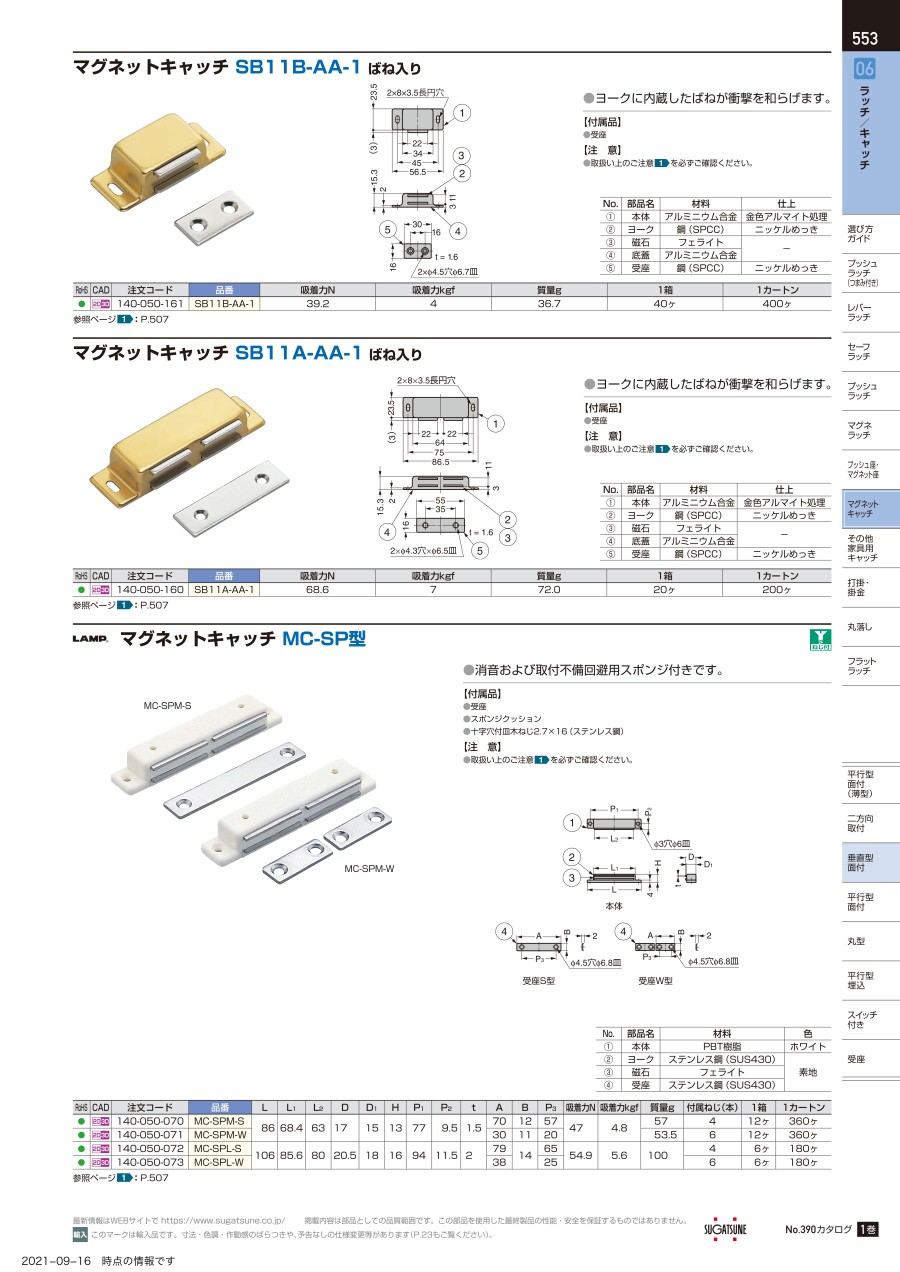

カタログ
商品担当おすすめ
強力・スペシャルマグネットキャッチ（S型）（W型） MC-SP型のレビュー
材料把持部材の一部
5
5.02020/01/28
材料把持部材の一部として採用。思っていたより軽量で使いやすいと思います。
0人が参考にしています。
箱物台車扉部固着に使用
4
4.02019/03/27
箱物台車扉部固着に使用しました。移動時の振動にも耐え得る吸着力で筐体内部への防塵対策として使える商品を探しており名称のイ...もっと読む
