垂直収納扉金物 ALT-2V-5 かぶせ仕様

ご注意

  • カタログ未掲載の型番につきましては、旧カタログ こちら をご参照ください。

型番:

SC-107-13
解除
数量:

SC-107-13の仕様・寸法情報

品名
インサートめねじ
仕様
-
材料
ポリアミド(PA)
仕上
-
ホワイト
長さ(mm)
-
幅(mm)
-
厚さ(mm)
-
スライド長さ(mm)
-
移動距離(mm)
-
扉収納量
-
注文コード
120-041-310
RoHS?
10
-
-

商品情報

製品仕様

レール

レール

品番スライド長さ移動距離扉収納量ABCD
AL127C-16411.4269.4268387.4371.5269.9-
AL127C-19487.6345.6344463.6447.7346.1231.8
AL127C-22563.8421.8420539.8523.9422.3269.9
AL127C-24614.6472.6471590.6574.7473.1295.3
AL127C-28716.2574.2573692.2676.3574.7346.1

レール寸法図


LAMP垂直収納扉金物かぶせ仕様ALT-2V-5部品(単品)の外形図 キャッチ

LAMP垂直収納扉金物かぶせ仕様ALT-2V-5部品(単品)の外形図
キャッチ

連動板(型番:A LT55-L参照)

連動板(型番:A LT55-L参照)

座金取付プレート

座金取付プレート

ローラーブラケット ※図面は吊元右下左上用を参照

ローラーブラケット
※図面は吊元右下左上用を参照

当り止め

当り止め

ローラー

ローラー

G型スベリ鋲

G型スベリ鋲

インサートめねじ

インサートめねじ

セット内部品-
レール【単品品番】AL127C-16
【単品品番】AL127C-19
【単品品番】AL127C-22
【単品品番】AL127C-24
【単品品番】AL127C-28
仕様
●材料 鋼
●仕上 光沢クロメート処理
連動板【単品品番】ALT55-S
【単品品番】ALT55-M
【単品品番】ALT55-L
【単品品番】ALT55-LL
仕様
●材料 アルミニウム合金
●仕上 素地

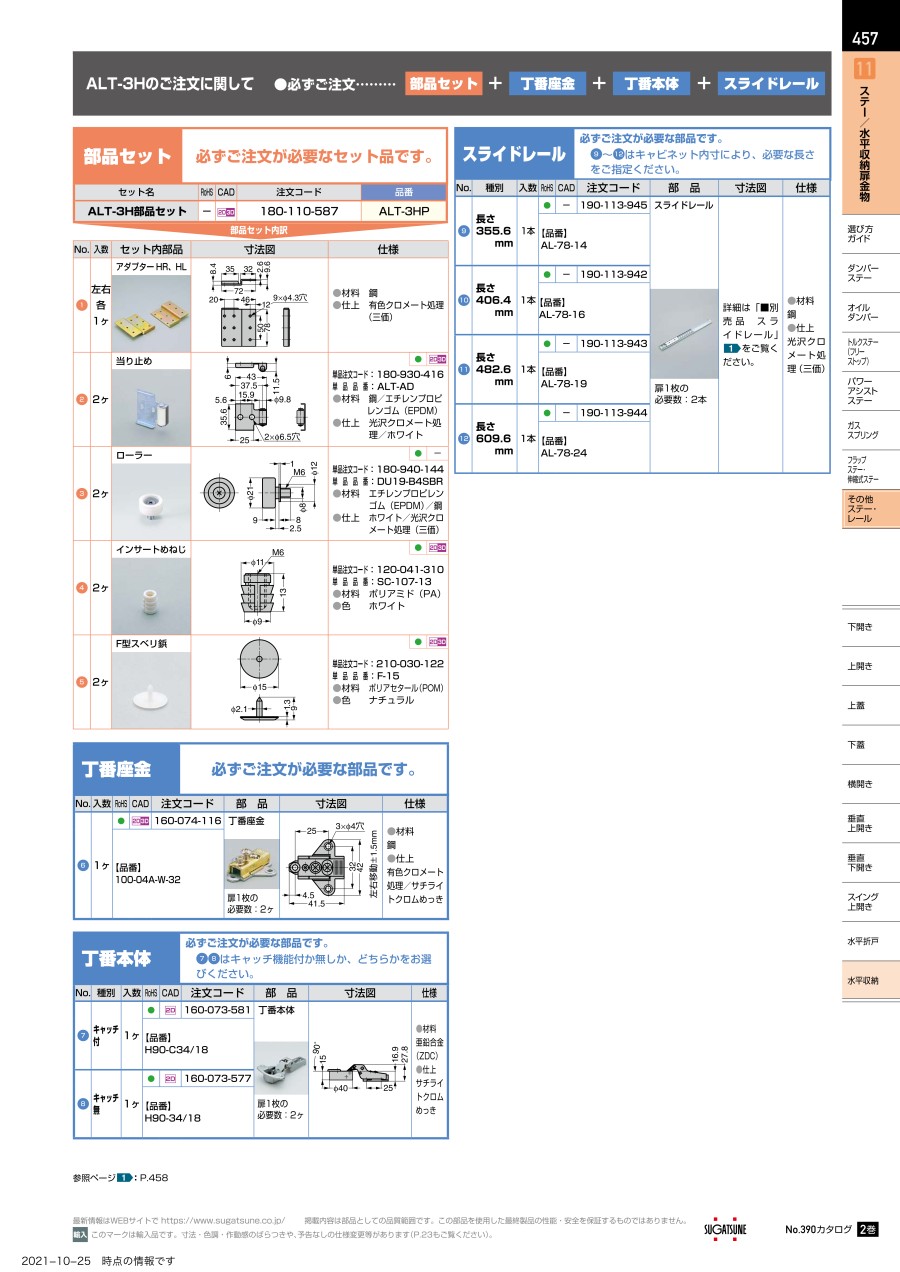

パーツセット内部品仕様
キャッチ単品注文コード:180-120-522
単品品番:AL127-CH
●材料 ポリウレタン(PUR)
●色 ブラック
ローラー単品注文コード:180-940-144
単品品番:DU19-B4SBR
●材料 エチレンプロピレンゴム(EPDM)/鋼
●仕上/色 光沢クロメート処理/ホワイト
ローラーブラケット単品注文コード:180-930-145
単品品番:ALT-2V-AB
※中央の刻印がA(吊元右下左上用)
単品注文コード:180-930-146
単品品番:ALT-2V-BB
※中央の刻印がB(吊元右上左下用)
●材料 鋼
●仕上 有色クロメート処理
インサートめねじ単品注文コード:120-041-310
単品品番:SC-107-13
●材料 ポリアミド(PA)
●色 ホワイト
G型スベリ鋲単品注文コード:210-030-123
単品品番:G-175
●材料 ポリエチレン(PE)
●色 ナチュラル
座金取付プレート単品注文コード:180-920-308
単品品番:ALT-2V5P
●材料 鋼
●仕上 有色クロメート処理
当り止め単品注文コード:180-930-416
単品品番:ALT-AD
●材料 ウレタンゴム(UR)/鋼
●仕上/色 光沢クロメート処理/ホワイト

型番リスト

表示件数
型番
SC-107-13

品名

仕様

材料

仕上

長さ

(mm)

(mm)

厚さ

(mm)

スライド長さ

(mm)

移動距離

(mm)

扉収納量

注文コード

RoHS?最小発注数量
インサートめねじ
-
ポリアミド(PA)
-
ホワイト
-
-
-
-
-
-
120-041-310
10
1個
通常単価(税別) (税込単価)
通常出荷日
15
( 17 )
4日目

詳細情報

基本情報

型番:ALT-2V-5のフラットドア仕様の部品。
【特長】
・キャッチ、レール、連動板、座金取り付けプレート、ローラーブラケット、当り止め、ローラー。
・G型スベリ鋲、インサートめねじの9種類の部品で展開している。
・ローラーブラケットは中央刻印A-吊元右下左上用、中央刻印B-吊元右上左下用のタイプがある。
【用途】
・型番:ALT-2V-5の扉を取り付ける際にパーツ部品として利用可能。
