スガツネ工業

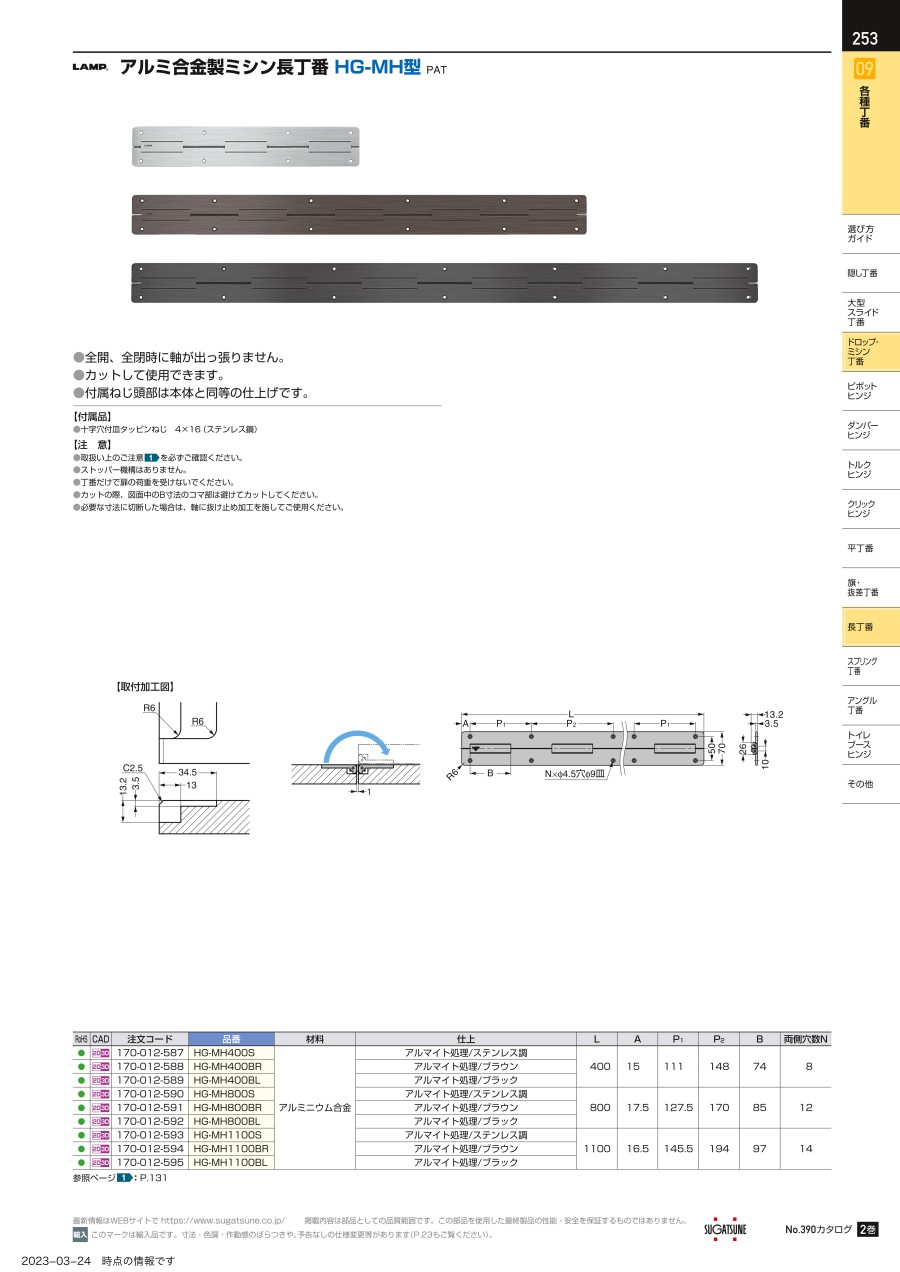

アルミ合金製ミシン長蝶番 HG-MH型

アルミ合金製ミシン長蝶番 HG-MH型
未確定：候補が9型番あります。
数量：

商品情報

製品仕様

ミシン長丁番_HG-MH イメージ

ミシン長丁番_HG-MH イメージ

ミシン長丁番_HG-MHの寸法例

（単位：mm）

ミシン長丁番_HG-MH 寸法図

ミシン長丁番_HG-MH 寸法図

（単位：mm）

ミシン長丁番_HG-MH 取付加工図1

ミシン長丁番_HG-MH 取付加工図1

ミシン長丁番_HG-MH 取付加工図2

ミシン長丁番_HG-MH 取付加工図2

（単位：mm）

品番材料仕上LAP1P2B両側穴数N
HG-MH400Sアルミニウム合金アルマイト処理／ステンレス調40015111148748
HG-MH400BRアルミニウム合金アルマイト処理／ブラウン40015111148748
HG-MH400BLアルミニウム合金アルマイト処理／ブラック40015111148748
HG-MH800Sアルミニウム合金アルマイト処理／ステンレス調80017.5127.51708512
HG-MH800BRアルミニウム合金アルマイト処理／ブラウン80017.5127.51708512
HG-MH800BLアルミニウム合金アルマイト処理／ブラック80017.5127.51708512
HG-MH1100Sアルミニウム合金アルマイト処理／ステンレス調110016.5145.51949714
HG-MH1100BRアルミニウム合金アルマイト処理／ブラウン110016.5145.51949714
HG-MH1100BLアルミニウム合金アルマイト処理／ブラック110016.5145.51949714

注意・禁止事項

  • ※ ストッパー機構はありません。
  • ※ 丁番だけで扉の荷重を受けないでください。
  • ※ カットの際、寸法図B寸法のコマ部は避けてカットしてください。
  • ※ 必要な寸法に切断した場合は、軸に抜け止め加工を施してご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    HG-MH1100BL
    HG-MH1100BR
    HG-MH1100S
    HG-MH400BL
    HG-MH400BR
    HG-MH400S
    HG-MH800BL
    HG-MH800BR
    HG-MH800S

    長さ

    (mm)

    色

    		最小発注数量
    1100
    (BL)ブラック
    1個
    1100
    (BR)ブラウン
    1個
    1100
    (S)ステレンス調
    1個
    400
    (BL)ブラック
    1個
    400
    (BR)ブラウン
    1個
    400
    (S)ステレンス調
    1個
    800
    (BL)ブラック
    1個
    800
    (BR)ブラウン
    1個
    800
    (S)ステレンス調
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    27,322円
    ( 30,054円 )
    4日目
    26,390円
    ( 29,029円 )
    4日目
    26,390円
    ( 29,029円 )
    4日目
    11,364円
    ( 12,500円 )
    4日目
    10,758円
    ( 11,834円 )
    4日目
    10,758円
    ( 11,834円 )
    4日目
    19,139円
    ( 21,053円 )
    4日目
    18,195円
    ( 20,015円 )
    4日目
    18,195円
    ( 20,015円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ダブルジョイントメカニズムのため180°開く、アルミ合金製の長蝶番です。
    ・400mm、800mm、1100mmの長さからお選びください。
    ・カットして使用できます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
