LAMP ワンタッチリリースヒンジ HG-OT型 ワンタッチ取付タイプ
- 通常単価(税別)
- 1,263円～1,584円
- 税込単価
- 1,389円～1,742円
ワンタッチ取付の抜差・旗蝶番です。【特長】・軸を引っ込めた状態を保持できるため...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
HG-OTB45Lの寸法図
HG-OTA75の寸法図
HG-OTA100の寸法図
製品仕様
外観
部品名、材料、仕上
| 部品名 | 材料 | 仕上 |
|---|---|---|
| 本体 | ステンレス鋼（SUS304） | サテン仕上 |
| 軸 | ステンレス鋼（SUS303） | サテン仕上 |
| ばね | ステンレス鋼（SUS304） | サテン仕上 |
| 型番 | 仕様 | 取付穴 | 質量 |
|---|---|---|---|
| HG-OTA45R | 右用 | あり | 40g |
| HG-OTB45R | 右用 | なし | 40g |
| HG-OTA45L | 左用 | あり | 40g |
| HG-OTB45L | 左用 | なし | 40g |
| HG-OTA75 | 左右兼用 | あり | 70g |
| HG-OTB75 | 左右兼用 | なし | 70g |
| HG-OTA100 | 左右兼用 | あり | 90g |
| HG-OTB100 | 左右兼用 | なし | 90g |
使用例
軸を引っこめた状態
軸を引っこめ、筐体側へ回転させる。
手前方向に取り付け、取り外しができる。
詳細情報
基本情報
ワンタッチ取付の抜差・旗蝶番です。
【特長】
・軸を引っ込めた状態を保持できるため、扉の取り付け、取り外しが簡単です。
・HG-OTA45、HG-OTB45は左右の向きがあります。それ以外は左右兼用です。
【用途】
・上開き扉、上蓋、横開き扉に使用できる。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

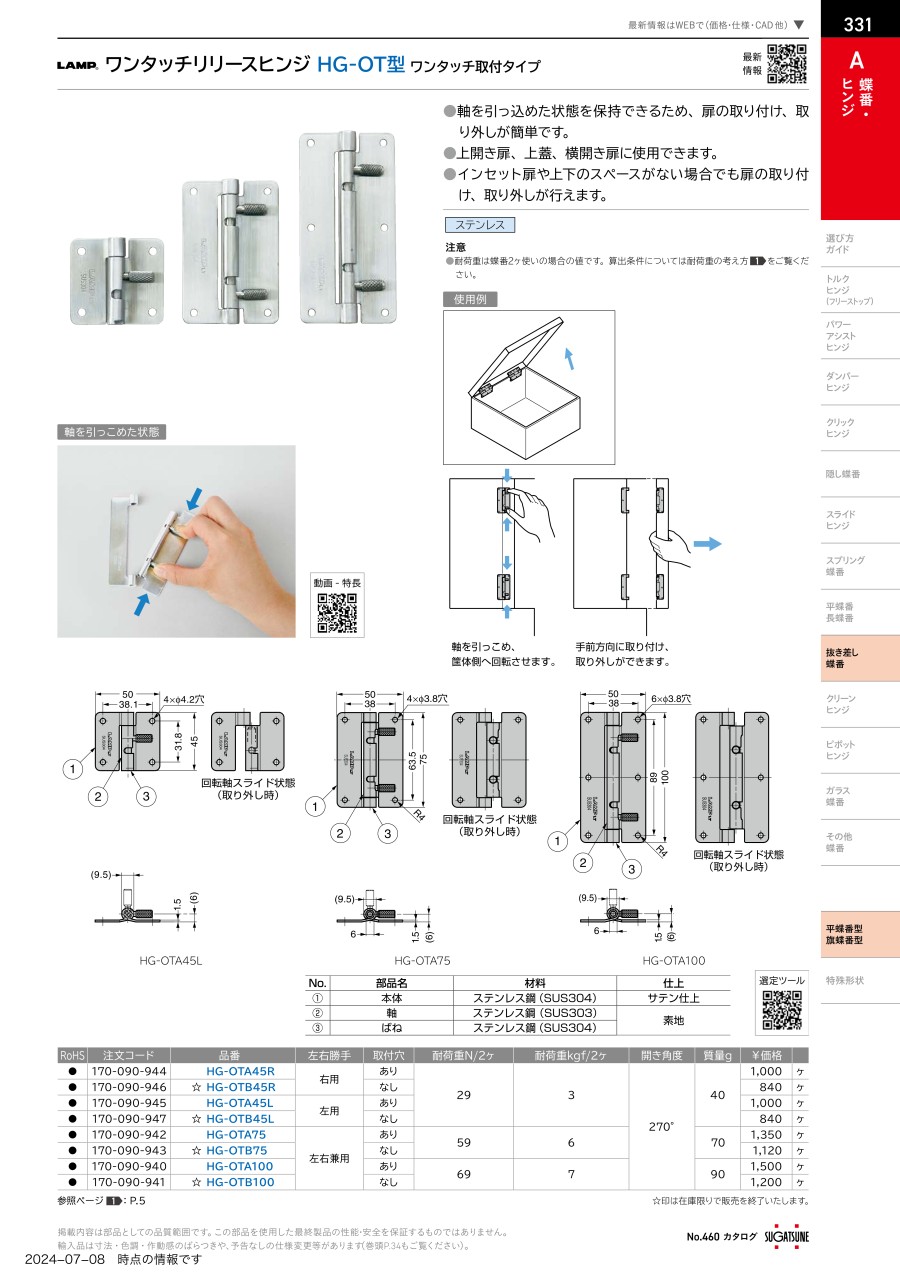

カタログ
商品担当おすすめ
LAMP ワンタッチリリースヒンジ HG-OT型 ワンタッチ取付タイプのレビュー
樹脂カバーの連結部
5
5.02021/10/28
軸をひっこめた状態に固定できるので、取付時の位置合わせに便利。取付後は軸をはめると外れないので、水平使用でも抜ける心配が...もっと読む
0人が参考にしています。
安全カバーの開閉用
5
5.02017/08/01
レジンベルタ用の安全カバーで使用、点検時は、扉開閉用、内部清掃時は、カバー取外しが、ワンタッチででき、部品もしっかりで...もっと読む
0人が参考にしています。
