オールステンレス鋼製キャッチ付平蝶番 HG-YC105
- 通常単価(税別)
- 1,428円
- 税込単価
- 1,571円
オールステンレス鋼製で、耐食性に優れた平蝶番です。【特長】・キャッチが扉を開い...
詳細情報を確認するHG-YC105の仕様・寸法情報
種類
特殊蝶番
本体材料
[ステンレス] ステンレス鋼(SUS304)
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
その他
長さ【範囲選択】(mm)
100.1～150
長さ(mm)
105
幅【範囲選択】(mm)
45.1～55
幅(mm)
54
勝手違い
左右兼用
用途
標準 / 耐食性
本体仕上
バレル研磨
商品情報
製品仕様
オールステンレス鋼製キャッチ付平丁番_HG-YC105 イメージ1
オールステンレス鋼製キャッチ付平丁番_HG-YC105 イメージ2
オールステンレス鋼製キャッチ付平丁番_HG-YC105 使用例
オールステンレス鋼製キャッチ付平丁番_HG-YC105の寸法
（単位：mm）
オールステンレス鋼製キャッチ付平丁番_HG-YC105 寸法図
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | 本体 | ステンレス鋼（SUS304） | 光沢バレル研磨 |
| （2） | ストッパー | ステンレス鋼（SUS304） | - |
| （3） | 軸 | ステンレス鋼（SUS304） | - |
| 品番 | 初期設定解放トルクN・m | 初期設定解放トルクkgf・cm | 質量 |
|---|---|---|---|
| HG-YC105 | 約1.18N・m | 約12kgf・cm | 122g |
注意・禁止事項
- ※ 初期設定解放トルクはばらつきがあります。保証値ではありません。
- ※ ご使用に際しては、事前に現品をご確認ください。
詳細情報
基本情報
オールステンレス鋼製で、耐食性に優れた平蝶番です。
【特長】
・キャッチが扉を開いた状態で保持するため、補助のステーは不要です。
・蝶番と一体となった裏カバー付きで取り付けやすく、また取付相手を傷付けません。
【用途】
・バイクのボックス、制御ボックスなどに適用。
・安全対策に最適。
ご注意
- スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

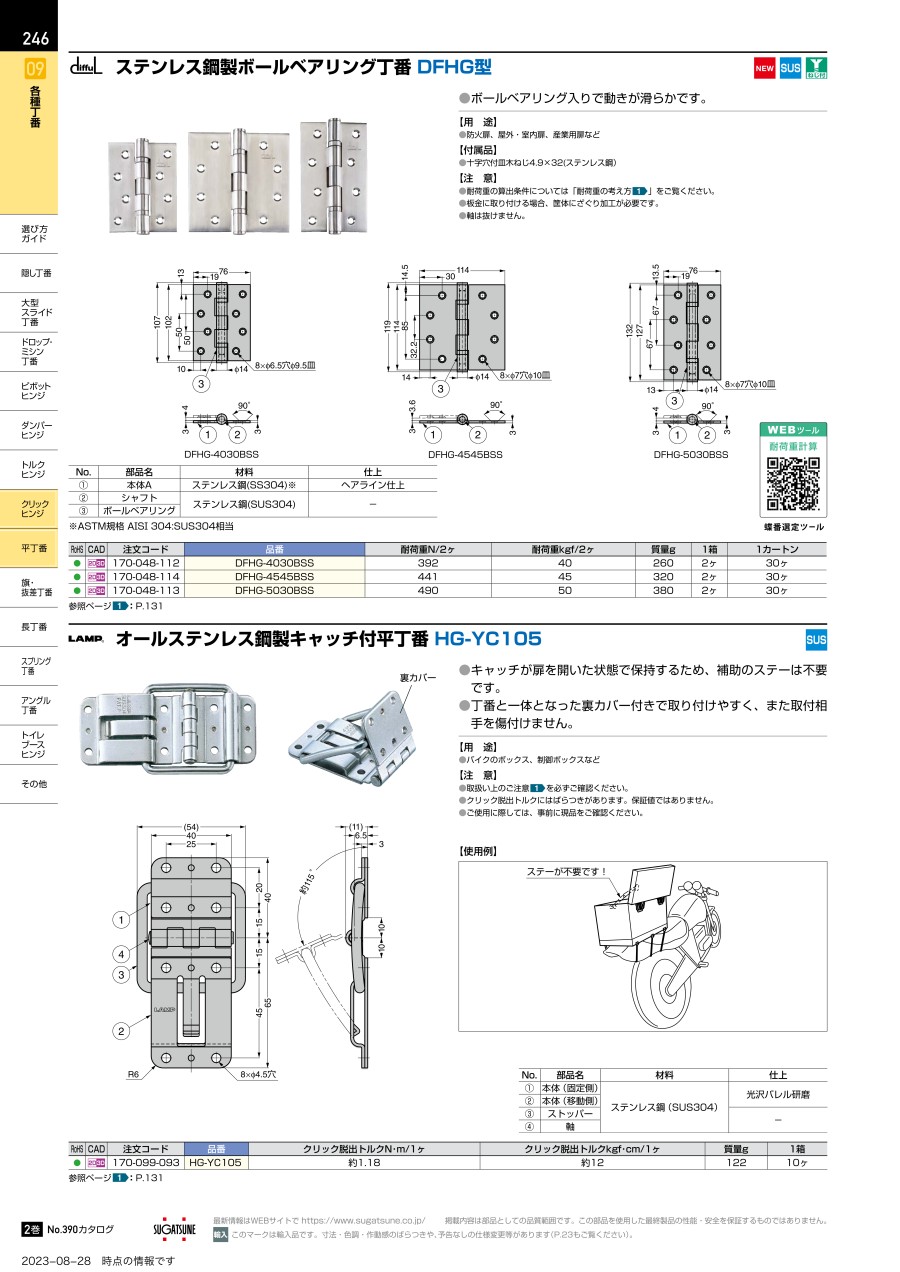

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
オールステンレス鋼製キャッチ付平蝶番 HG-YC105の型番HG-YC105のページです。
型番HG-YC105に関する仕様情報を記載しております。
オールステンレス鋼製キャッチ付平蝶番 HG-YC105のレビュー
製品付帯の収納BOX蓋部分に使用
4
4.02019/04/09
製品付帯の収納BOX蓋部分に使用しています。キャッチ機構付きでステーが無くても開状態を保持出来る点が気に入っておりリピー...もっと読む
0人が参考にしています。
