ステンレス鋼製 ウルトラ大型旗蝶番 HG-KH型
- 通常単価(税別)
- 119,070円～210,924円
- 税込単価
- 130,977円～232,016円
超重量扉に適した極厚蝶番です。【特長】・可動部にスラストベアリングが入っている...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
製品仕様
ウルトラ大型旗丁番_HG-KH イメージ
ウルトラ大型旗丁番_HG-KH 取付例
ウルトラ大型旗丁番_HG-KHの寸法例
（単位：mm）
ウルトラ大型旗丁番_HG-KH 寸法図
| 品番 | 材料 | 仕上 | H | H1 | H2 | W | P1 | P2 | P3 | A | t | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HG-KH12-268 | ステンレス鋼（SUS304） | ヘアライン仕上 | 268 | 125 | 18 | 150 | 17.5 | 45 | 45 | 5 | - | 7.4kg |
| HG-KH19-275 | ステンレス鋼（SUS304） | ヘアライン仕上 | 275 | 125 | 25 | 150 | 17.5 | 45 | 45 | 10 | 19 | 17.2kg |
適応扉サイズ（上下2ヶ使いの場合）
| 品番 | 最大扉サイズ |
|---|---|
| HG-KH12-268 | W1100×H2500（扉質量：150kg） |
| HG-KH19-275 | W1300×H3000（扉質量：200kg） |
注意・禁止事項
- ※ ねじは使用場所にあわせてご用意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
119,070円 ( 130,977円 ) | 4日目 |
210,924円 ( 232,016円 ) | 4日目 |

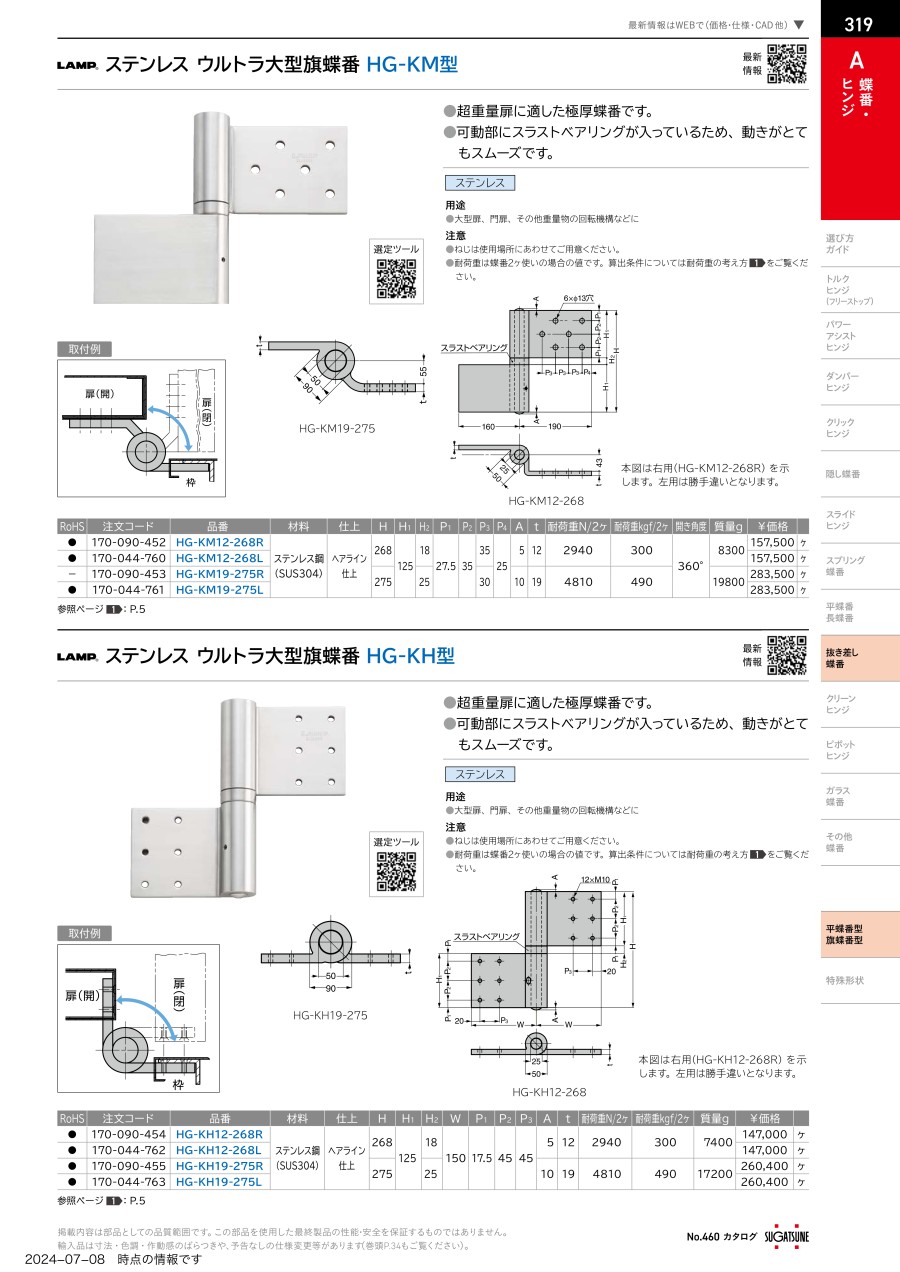

カタログ
