スナップアイドル_YSI

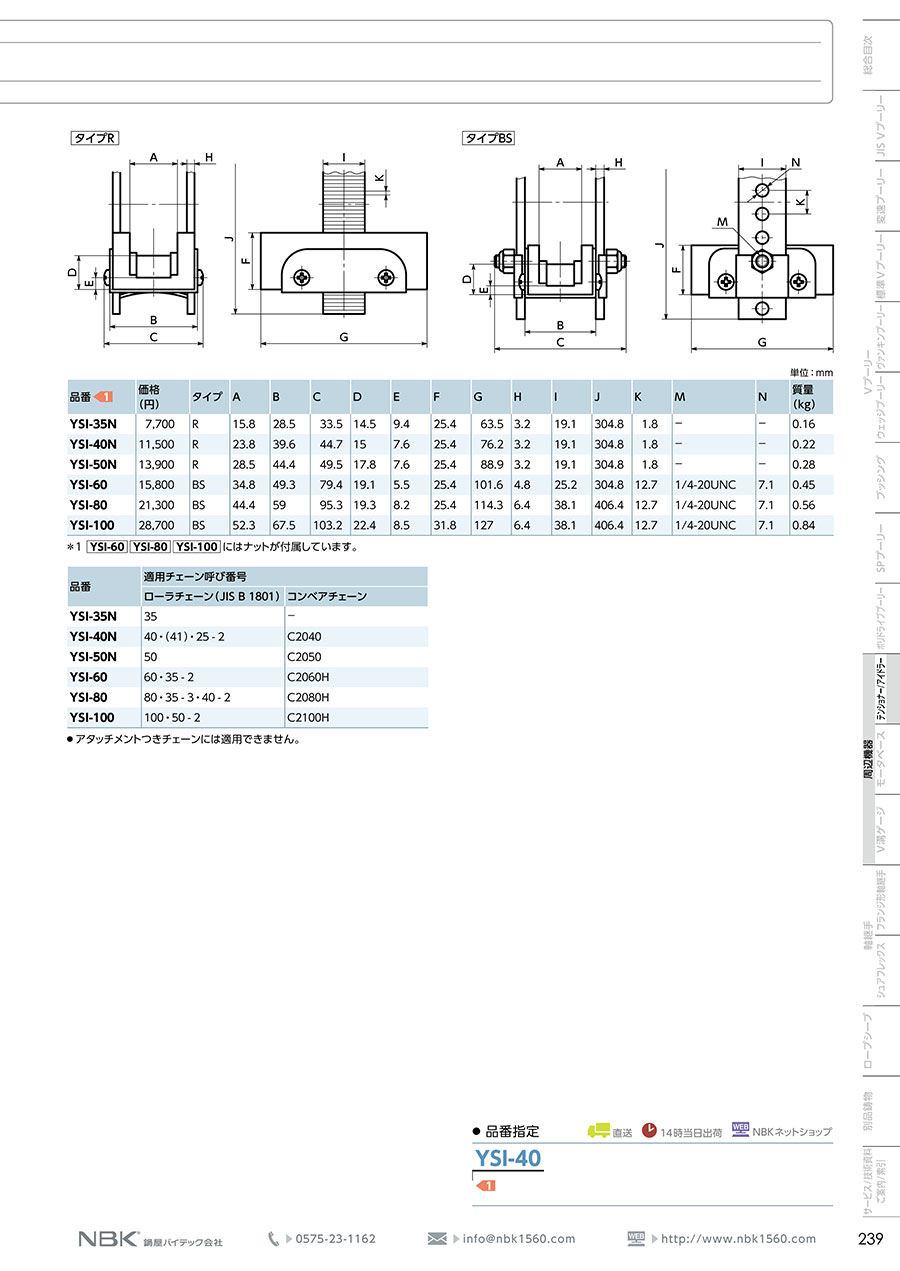

外形図

タイプR

タイプBS

製品仕様

製品仕様

●材質・仕上げ

• アタッチメントつきチェーンには適用できません。

規格表

• YSI-60、YSI-80、YSI-100にはナットが付属しています。

使用例

使用方法

D₁・D₂・D₃：スプロケットのピッチ円直径

取扱い方法

1. 一方のキャリアにストラップを挿入（タイプR）またはボルトで固定（タイプBS）し、チェーンにマウントしてください。
2. つぎに、他方のキャリアにストラップを挿入し、チェーンのたるみがなくなるよう位置合わせをします。
3. タイプR（ラチェット方式）では、ラチェットスプリングによって、キャリアはチェーンを締めつける方法にのみ移動します。
タイプBS（ボルト締め方式）ではキャリアとストラップの固定をボルト・ナットで行います。
4. 最後に、余分なストラップを切断してください。
5. 試運転を行ってください。スナップアイドルがチェーンの走行方向にわずかに揺れ動く状態が適正なテンションです。
6. スナップアイドルの給油は寿命延長に効果的ですので定期的な給油を推奨します。

タイプR（ラチェット方式）

キャリアにストラップを差し込むだけで取りつけができます。
取りはずしの際はガイドプレートの止めねじをはずしてください。

タイプBS（ボルト締め方式）

キャリアにストラップをボルトで固定します。

注意・禁止事項

使用上の注意

• 砂・粉塵などのない環境でご使用ください。
• スナップアイドルは水平運転では使用できません。
• スナップアイドルはキャリアの厚さ（E寸法）が0になったときには1セットまとめて取り換えてください。
• スナップアイドルの取りつけやテンション調整の際には、運転はストップしてください。
