ニッセイ

GTR ギアモータ同心中空軸・防水ブレーキモータ付（IP65）

カタログ |

通常単価(税別): 36,245円～61,836円

税込単価: 39,870円～68,020円

通常出荷日：6日目

【特長】・IEC規格の防水IP65に適合するギアモータです。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：6 日目

未確定：候補が112型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

【小型防水ギアモータBOXパッキンの仕様変更について】

■変更点
・BOX部パッキンが一部が前後方向に各1㎜ずつＢＯＸ部の外に露出します。
・ＢＯＸフタネジを十字ナベコネジからトルクスネジに変更します。
■移行開始時期
2024年5月頃から順次
対象シリーズ、詳細についてはこちらをご確認ください。

外形図

軸径12

軸径15

製品仕様

●取付タイプ：フランジ取付

モーター部	相数	三相	単相
	容量	15W～90W	15W～90W
	電源	標準電圧（3定格）200V／50Hz、200V／60Hz、220V／60Hz	標準電圧100V／50Hz、100V／60Hz
	耐熱クラス	B種	B種
	始動方式	直入れ	コンデンサラン
	保護冷却方式	全閉自冷
	極数	4
	定格	連続
減速部	減速方式	ハイポイドギアとヘリカルギア
	潤滑方式	グリース潤滑（メンテナンスフリー）
	出力軸	新JISキー（JIS B 1301-1996普通形）
	出力軸材質	SUS420J2
	ケース材質	アルミダイカスト
周囲条件	周囲温度	-10～+40℃
	周囲湿度	100%以下（結露なきこと）
	高度	1,000m以下
	雰囲気	腐食性ガス・爆発性ガス・蒸気などのないこと。水中や高水圧のかかる場所では使用できません。
	設置場所	屋内外
塗装	塗装方法	アニオン塗装アクリル系塗料
塗装	塗装色	グレー（マンセル値：9B6/0.5）
取付方向		水平、垂直、傾斜等、据付角度の制限なし

軸径12

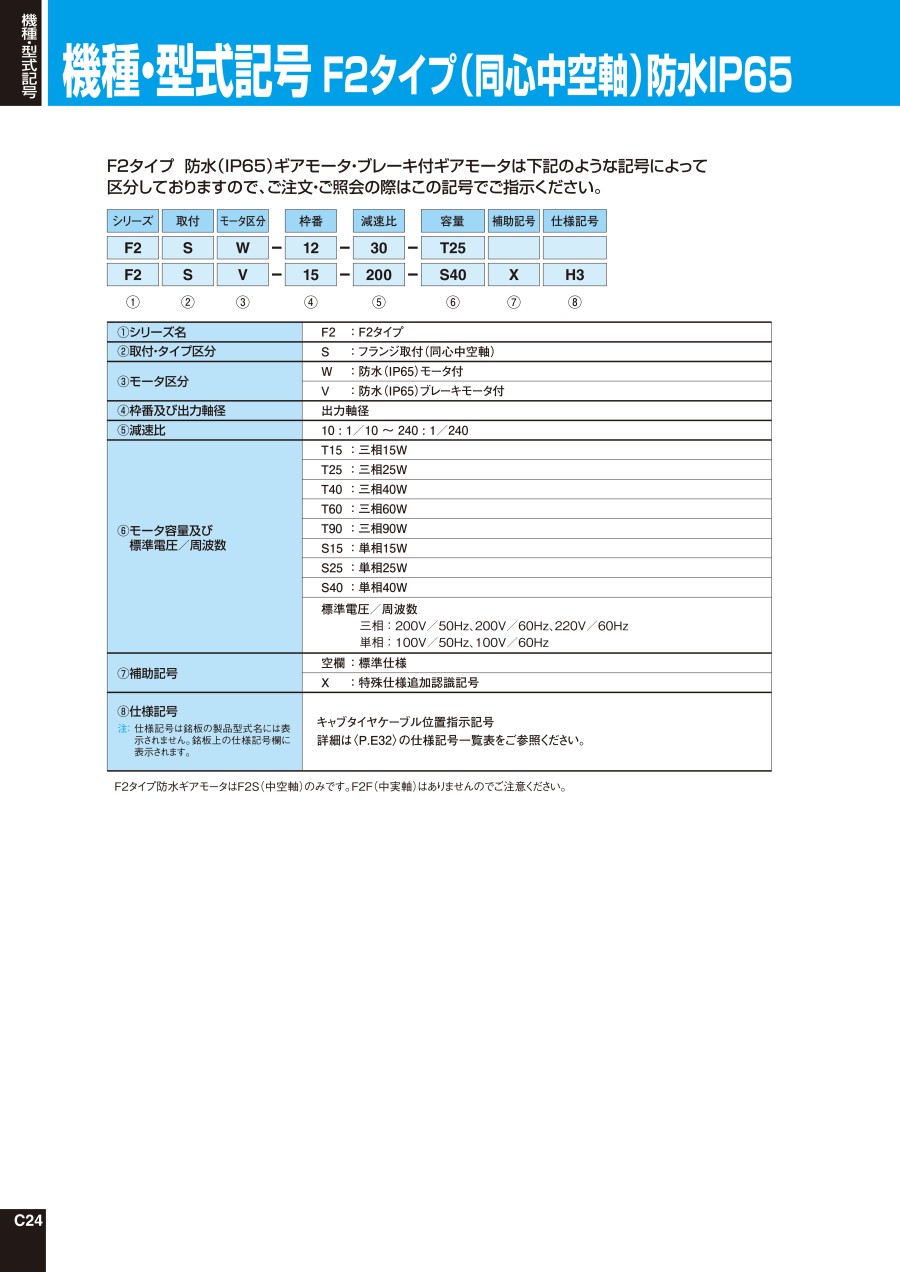

相数	容量	型番	減速比	概略質量 kg
三相	15W	F2SV-12-***-T15	10,15,20,25,30,40,50,60,80,100.120,160,200,240	4
	25W	F2SV-12-***-T25	10,15,20,25,30,40,50,60,80,100.120,160,200,240	4
	40W	F2SV-12-***-T40	10,15,20,25,30,40,50,60,80,100.120	4
単相	15W	F2SV-12-***-S15	10,15,20,25,30,40,50,60,80,100.120,160,200,240	4
単相	25W	F2SV-12-***-S25	10,15,20,25,30,40,50,60,80,100.120,160,200,240	4

※型番の***には減速比が入ります。

軸径15

相数	容量	型番	減速比	概略質量 kg
三相	40W	F2SV-15-***-T40	160,200,240	5
	60W	F2SV-15-***-T60	10,15,20,25,30,40,50,60,80,100.120,160,200,240	5
	90W	F2SV-15-***-T90	10,15,20,25,30,40,50,60,80,100.120,160,200,240	5
単相	40W	F2SV-15-***-S40	10,15,20,25,30,40,50,60,80,100.120,160,200,240	5

※型番の***には減速比が入ります。

型番リスト

表示件数

型番

相数

電圧【AC】

減速比

容量

(W)

出力軸径

最小発注数量

単相	100	10	15	12	1個
単相	100	10	25	12	1個
三相	200	10	15	12	1個
三相	200	10	25	12	1個
三相	200	10	40	12	1個
単相	100	15	15	12	1個
単相	100	15	25	12	1個
三相	200	15	15	12	1個
三相	200	15	25	12	1個
三相	200	15	40	12	1個
単相	100	20	15	12	1個
単相	100	20	25	12	1個
三相	200	20	15	12	1個
三相	200	20	25	12	1個
三相	200	20	40	12	1個
単相	100	25	15	12	1個
単相	100	25	25	12	1個
三相	200	25	15	12	1個
三相	200	25	25	12	1個
三相	200	25	40	12	1個
単相	100	30	15	12	1個
単相	100	30	25	12	1個
三相	200	30	15	12	1個
三相	200	30	25	12	1個
三相	200	30	40	12	1個
単相	100	40	15	12	1個
単相	100	40	25	12	1個
三相	200	40	15	12	1個
三相	200	40	25	12	1個
三相	200	40	40	12	1個
単相	100	50	15	12	1個
単相	100	50	25	12	1個
三相	200	50	15	12	1個
三相	200	50	25	12	1個
三相	200	50	40	12	1個
単相	100	60	15	12	1個
単相	100	60	25	12	1個
三相	200	60	15	12	1個
三相	200	60	25	12	1個
三相	200	60	40	12	1個
単相	100	80	15	12	1個
単相	100	80	25	12	1個
三相	200	80	15	12	1個
三相	200	80	25	12	1個
三相	200	80	40	12	1個
単相	100	100	15	12	1個
単相	100	100	25	12	1個
三相	200	100	15	12	1個
三相	200	100	25	12	1個
三相	200	100	40	12	1個
単相	100	120	15	12	1個
単相	100	120	25	12	1個
三相	200	120	15	12	1個
三相	200	120	25	12	1個
三相	200	120	40	12	1個
単相	100	160	15	12	1個
単相	100	160	25	12	1個
三相	200	160	15	12	1個
三相	200	160	25	12	1個
単相	100	200	15	12	1個

通常単価(税別) (税込単価)	通常出荷日

36,245円 ( 39,870円 )	6日目
37,539円 ( 41,293円 )	6日目
36,245円 ( 39,870円 )	6日目
37,539円 ( 41,293円 )	6日目
43,011円 ( 47,312円 )	6日目
36,245円 ( 39,870円 )	6日目
37,539円 ( 41,293円 )	6日目
36,245円 ( 39,870円 )	6日目
37,539円 ( 41,293円 )	6日目
43,011円 ( 47,312円 )	6日目
36,245円 ( 39,870円 )	6日目
37,539円 ( 41,293円 )	6日目
37,008円 ( 40,709円 )	6日目
37,539円 ( 41,293円 )	6日目
43,011円 ( 47,312円 )	6日目
36,350円 ( 39,985円 )	6日目
37,610円 ( 41,371円 )	6日目
36,350円 ( 39,985円 )	6日目
37,610円 ( 41,371円 )	6日目
44,347円 ( 48,782円 )	6日目
36,350円 ( 39,985円 )	6日目
37,610円 ( 41,371円 )	6日目
36,350円 ( 39,985円 )	6日目
37,610円 ( 41,371円 )	6日目
44,347円 ( 48,782円 )	6日目
36,353円 ( 39,988円 )	6日目
37,663円 ( 41,429円 )	6日目
36,353円 ( 39,988円 )	6日目
37,663円 ( 41,429円 )	6日目
44,402円 ( 48,842円 )	6日目
36,353円 ( 39,988円 )	6日目
37,663円 ( 41,429円 )	6日目
36,353円 ( 39,988円 )	6日目
37,663円 ( 41,429円 )	6日目
44,402円 ( 48,842円 )	6日目
36,353円 ( 39,988円 )	6日目
37,663円 ( 41,429円 )	6日目
36,353円 ( 39,988円 )	6日目
37,663円 ( 41,429円 )	6日目
44,402円 ( 48,842円 )	6日目
37,626円 ( 41,389円 )	6日目
38,963円 ( 42,859円 )	6日目
37,626円 ( 41,389円 )	6日目
38,963円 ( 42,859円 )	6日目
45,692円 ( 50,261円 )	6日目
37,626円 ( 41,389円 )	6日目
38,963円 ( 42,859円 )	6日目
37,626円 ( 41,389円 )	6日目
38,963円 ( 42,859円 )	6日目
45,692円 ( 50,261円 )	6日目
37,626円 ( 41,389円 )	6日目
38,963円 ( 42,859円 )	6日目
37,626円 ( 41,389円 )	6日目
38,963円 ( 42,859円 )	6日目
45,692円 ( 50,261円 )	6日目
40,409円 ( 44,450円 )	6日目
40,380円 ( 44,418円 )	6日目
40,409円 ( 44,450円 )	6日目
40,380円 ( 44,418円 )	6日目
40,409円 ( 44,450円 )	6日目

基本情報

基本情報

【特長】・IEC規格の防水IP65に適合するギアモータです。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
