ニッセイ

GTR-AR サーボモータ用高精度減速機直交軸

カタログ |

通常単価(税別): 41,883円～172,009円

税込単価: 46,071円～189,210円

通常出荷日：7日目

インダクションギアモータと減速機部共通（30分仕様）で市販されているほとんどのサーボモータが取り付け可...

よく一緒に見られています

通常出荷日：7 日目

よく一緒に見られています

通常出荷日：7 日目

未確定：候補が1,260型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

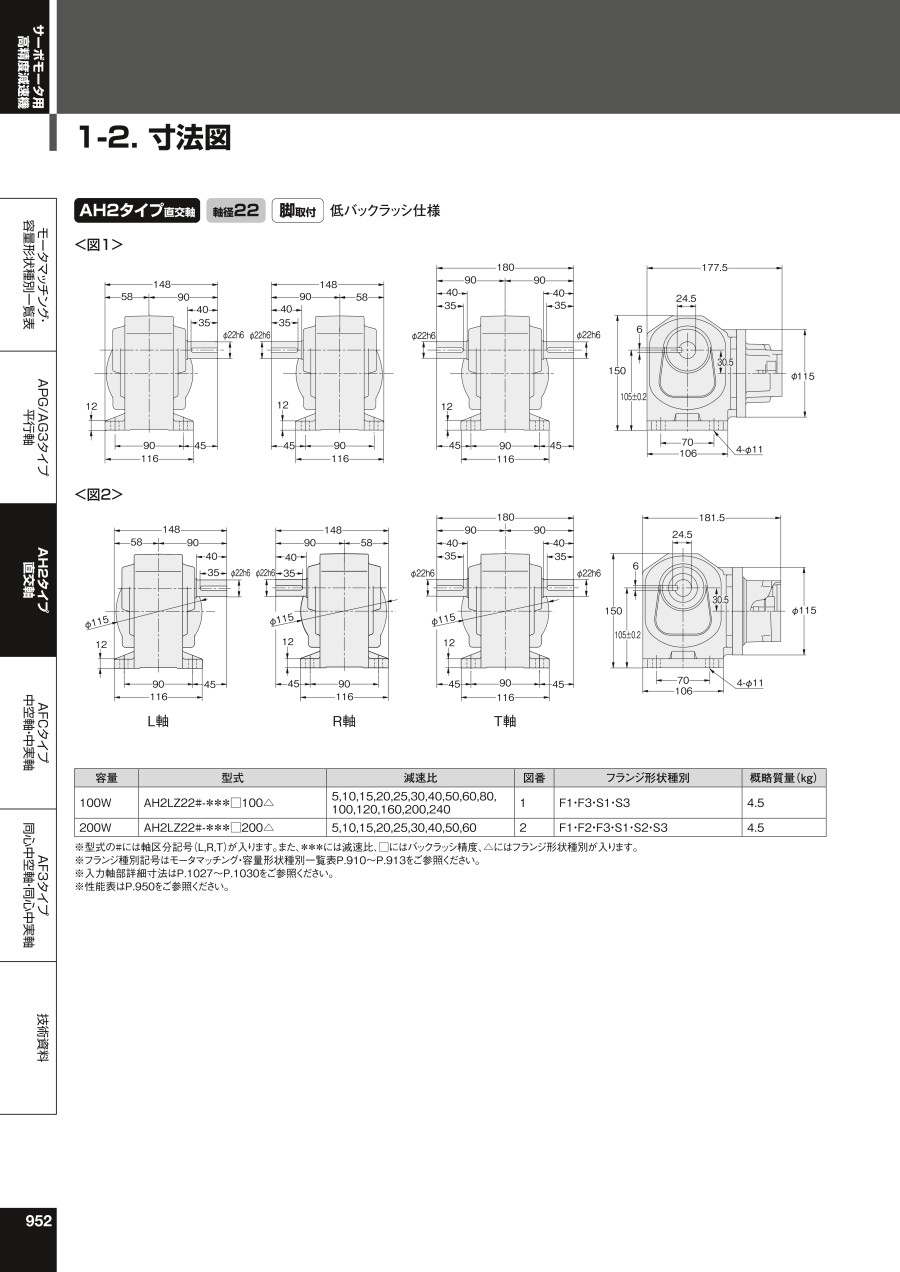

外形図

脚取付（低バックラッシ仕様）

軸径22

図1

図2

製品仕様

容量	型番	減速比	図番	フランジ形状種別	概略質量（kg）
100W	AH2LZ22#-***□100△	5,10,15,20,25,30,40,50,60,80,100,120,160,200,240	1	F1・F3・S1・S3	4.5
200W	AH2LZ22#-***□200△	5,10,15,20,25,30,40,50,60	2	F1・F2・F3・S1・S2・S3	4.5

※型番の#には軸区分記号（L,R,T）が入ります。また、***には減速比、□にはバックラッシ精度、△にはフランジ形状種別が入ります。

選定サポート情報

型番リスト

表示件数

...

型番

モータ容量

(W)

減速比

軸径

(mm)

出力軸配置

サーボモータ取付フランジ種別

最小発注数量

100	5	22	左側	F1	1個
100	5	22	左側	F3	1個
100	5	22	左側	S1	1個
100	5	22	左側	S3	1個
200	5	22	左側	F1	1個
200	5	22	左側	F2	1個
200	5	22	左側	F3	1個
200	5	22	左側	S1	1個
200	5	22	左側	S2	1個
200	5	22	左側	S3	1個
100	10	22	左側	F1	1個
100	10	22	左側	F3	1個
100	10	22	左側	S1	1個
100	10	22	左側	S3	1個
200	10	22	左側	F1	1個
200	10	22	左側	F2	1個
200	10	22	左側	F3	1個
200	10	22	左側	S1	1個
200	10	22	左側	S2	1個
200	10	22	左側	S3	1個
100	15	22	左側	F1	1個
100	15	22	左側	F3	1個
100	15	22	左側	S1	1個
100	15	22	左側	S3	1個
200	15	22	左側	F1	1個
200	15	22	左側	F2	1個
200	15	22	左側	F3	1個
200	15	22	左側	S1	1個
200	15	22	左側	S2	1個
200	15	22	左側	S3	1個
100	20	22	左側	F1	1個
100	20	22	左側	F3	1個
100	20	22	左側	S1	1個
100	20	22	左側	S3	1個
200	20	22	左側	F1	1個
200	20	22	左側	F2	1個
200	20	22	左側	F3	1個
200	20	22	左側	S1	1個
200	20	22	左側	S2	1個
200	20	22	左側	S3	1個
100	25	22	左側	F1	1個
100	25	22	左側	F3	1個
100	25	22	左側	S1	1個
100	25	22	左側	S3	1個
200	25	22	左側	F1	1個
200	25	22	左側	F2	1個
200	25	22	左側	F3	1個
200	25	22	左側	S1	1個
200	25	22	左側	S2	1個
200	25	22	左側	S3	1個
100	30	22	左側	F1	1個
100	30	22	左側	F3	1個
100	30	22	左側	S1	1個
100	30	22	左側	S3	1個
200	30	22	左側	F1	1個
200	30	22	左側	F2	1個
200	30	22	左側	F3	1個
200	30	22	左側	S1	1個
200	30	22	左側	S2	1個
200	30	22	左側	S3	1個

通常単価(税別) (税込単価)	通常出荷日

44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
41,883円 ( 46,071円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
48,782円 ( 53,660円 )	7日目
44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
45,177円 ( 49,695円 )	7日目
50,197円 ( 55,217円 )	7日目
44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
44,572円 ( 49,029円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目
50,197円 ( 55,217円 )	7日目

...

基本情報

基本情報

インダクションギアモータと減速機部共通（30分仕様）で市販されているほとんどのサーボモータが取り付け可能。バックラッシ精度 1分・3分・30分（一部除く）用意

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
