GTR-eco IPMギアモータ専用インバータ（可変速）
- 通常単価(税別)
- 22,445円～32,992円
- 税込単価
- 24,690円～36,291円
【特長】・1つの入力信号で減速・当て止め・当て押しの一連の動作ができ、ブレーキ...
詳細情報を確認する- 入力電圧 クラス
- 三相200V
- 出力仕様
- 三相
- 定格出力電圧 (V)
- AC200～240
- 外部通信
- RS-232/422/485
- 寸法 高さ (mm)
- 143
- 寸法 幅 (mm)
- 72
商品情報
外形図

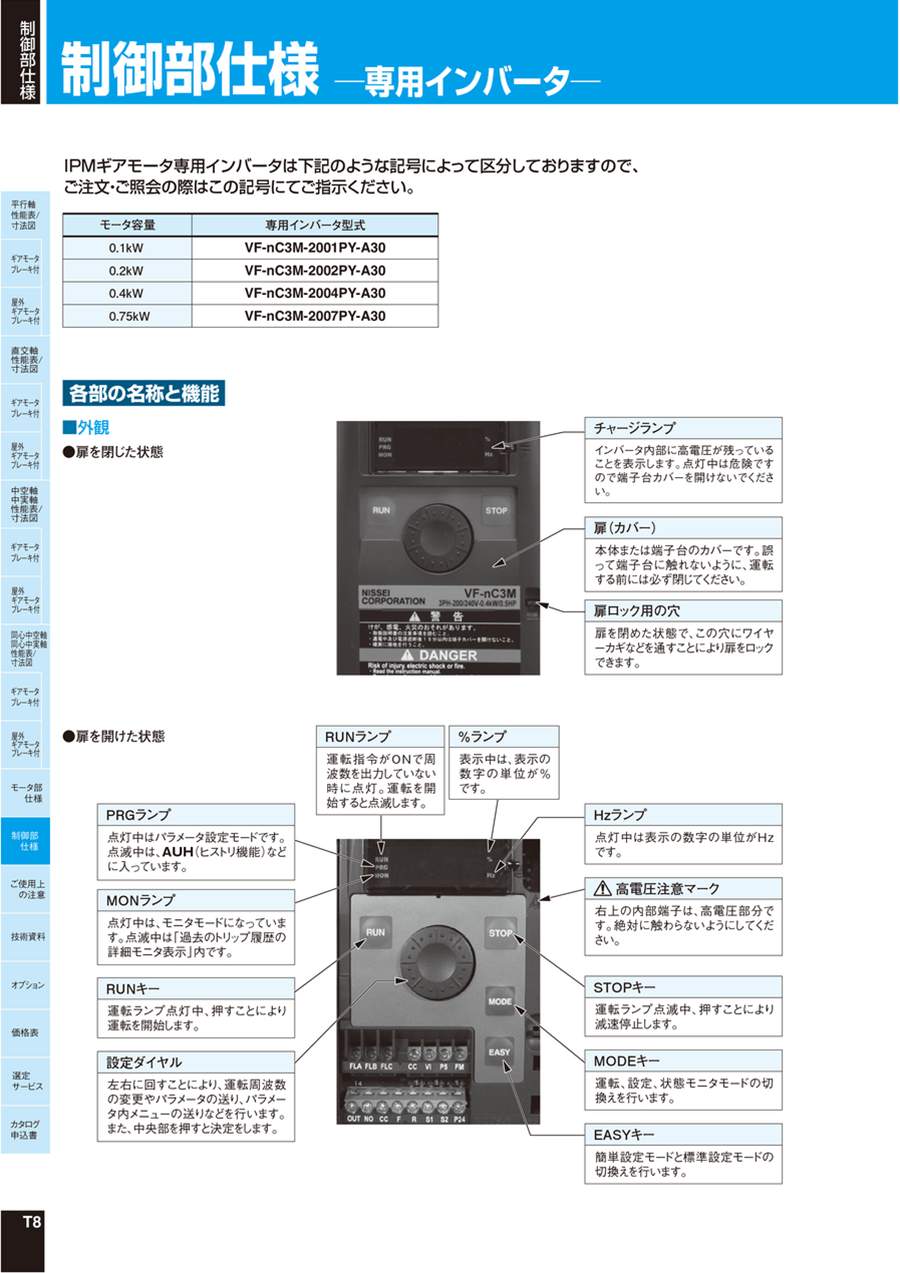

VF-nC3M-2001PY-A30/VF-NC3M-2002PY-A30
VF-nC3M-2004PY-A30
VF-nC3M-2007PY-A30
製品仕様
製品仕様
| 項目 | 内容 | ||||
|---|---|---|---|---|---|
| 入力電圧クラス | 三相200Vクラス | ||||
| 適用モータ出力 | 0.1kW | 0.2kW | 0.4kW | 0.75kW | |
| 機器定格 | 容量（Kva）（注1） | 0.3 | 0.6 | 1.0 | 1.6 |
| 定格出力電流（A）（注2） | 0.7 | 1.4 | 2.4 | 4.2 | |
| （0.7） | （1.4） | （2.4） | （3.6） | ||
| 出力電圧（注3） | 三相200～240V（注4） | ||||
| 過負荷電流定格 | 150%-1分、200%-0.5秒（反時限特性） | ||||
| 電源 | 電圧・周波数 | 三相200～240V-50Hz/60Hz（注4） | |||
| 許容変動 | 電圧170V～264V（注5）、周波数±5% | ||||
| 保護構造 | IP20 | ||||
| 冷却構造 | 自冷 | ||||
| 塗色 | RAL 3002/7016 | ||||
| 環境 | 周囲温度 | -10～60℃（注6）（注7）（注8） | |||
| 相対湿度 | 5%～95%（結露および蒸気の無いこと） | ||||
| 標高 | 海抜3000m以下（1000mを越える場合は電流低減が必要） | ||||
| 設置環境 | 屋内、直射日光や腐食性ガス、爆発性ガス、可燃性ガス、オイルミスト、じんあい等のないこと | ||||
| 振動 | 5.9m/S2 （0.6G）以下（10～55Hz） | ||||
| 専用インバータと IPMギアモータ間の 配線距離（注9） | 30m以内 | ||||
（注）1. 定格容量出力は、出力電圧が220Vの場合を示します。
2. PWMキャリア周波数が4kHz以下の場合の値です。5kHz～12kHzの場合、定格出力電流は（）内の値となります。
13kHz以上はさらに低減が必要となります。なお、PWMキャリア周波数の標準出荷時設定は、12kHzです。
3. 最大出力電圧は、入力電源電圧と同じになります。
4. IPMギアモータの電源電圧定格は200～230Vです。
5. 連続使用（100%負荷）時は、±10%となります。
6. 周囲温度が40℃を越える場合:上部シールを取り外して使用ください。
7. 周囲温度が50℃を越える場合:上部シールを取り外して、さらに定格出力電流を低減して使用してください。
8. サイド・バイ・サイド設置（密着設置）をする場合、上部シールを取り外して使用してください。ただし、周囲温度が40℃を超える場合、
上部シールを取り外して、さらに定格電流を低減して使用してください。
9. シールドケーカレは使用しないでください。
主な機能
| 項目 | 内容 | |
|---|---|---|
| 制御機能 | 制御方式 | 正弦波PWM方式 |
| 制御モータ | IPMギアモータ | |
| 運転周波数範囲 | 0.1～400.0Hz | |
| 周波数設定分解能 | 0.1Hz:アナログ入力、0.01Hz:操作パネル入力 | |
| 周波数精度 | デジタル設定:最高出力周波数の±0.1%以内（-10～60℃） アナログ設定:最高出力周波数に対して±1.0%以内（25℃±10℃） | |
| 加速・減速時間 | 0.0～3000秒、加減速時間1,2切り替え、S字加速切り替え1,2 | |
| PWMキャリア周波数 | 2～16kHzで調整可能（標準設定12kHz） | |
| 多機能入力端子 | 正転/逆転信号、多段速指令1-4、リセット信号、当て止め近傍入力等、約60種類の機能の中から選択し、5個の入力端子に割付可能。シンク/ソース切り替え可能 | |
| 多機能出力端子 | 周波数上限/下限リミット、故障信号、簡易サーボロックブレーキ信号、当て止め状態出力等、約40種類の機能の中から選択し、FLリレー出力、オープンコレクタ出力に割付可能 | |
| 正転/逆転 | パネル上の"RUN"キー押しで正転、"STOP"キー押しで停止。 端子台からの接点入力による正転/逆転も可能。 | |
| 多段速運転 | 端子台からの4個の接点入力の組み合わせにより、基本設定周波数+15段速度運転が可能 | |
| 故障検出信号 | 1c接点の出力 （250Vac-2A（cosφ=1）:抵抗負荷時、30Vdc-1A、250Vac-1A（cosφ=0.4）） | |
| 保護機能 | 保護機能 | ストール防止、カレントリミット、過電流、出力短絡、過電圧、不足電圧、地絡検出、入力欠相、出力欠相、電子サーマルによる過負荷、始動時アーム過電流、始動時負荷側過電流、過トルク、低電流、過熱、累積運転時間、寿命アラーム、非常停止、各種プリアラーム |
| 電子サーマル特性 | 過負荷トリップ時間の設定、過負荷ストールの設定 | |
| リセット | 1a接点"閉"にてリセット。またはパネルもしくは電源OFFによるリセット。トリップ状態の保持とクリアの設定 | |
| 表示機能 | 警報表示 | 運転中のストール防止、過電圧制限、過負荷、不足電圧、設定異常、上限/下限リミット |
| 故障原因 | 過電流、過電圧、過熱、出力短絡、地絡、インバータ過負荷、始動時アーム過電流、始動時負荷側過電流、CPU異常、EEPROM異常、RAM異常、ROM異常 | |
| モニタ機能 | 運転周波数、運転周波数指令、正転/逆転、出力電流、入力（直流部）電圧、出力電圧、トルク、トルク電流、インバータ負荷率、入力電力、出力電力、入力端子情報、出力端子情報、入力端子のロジック設定、CPU1バージョン、CPU2バージョン、PIDフィードバック量、周波数指令値（補正後）、過去のトリップ原因1～4、部品交換アラーム情報、累積運転時間 | |
| 過去のトリップ時のモニタ機能 | 連続トリップ回数、運転周波数、正転/逆転、運転周波数指令、出力電流、入力（直流部）電圧、出力電圧、入力端子情報、出力端子情報、累積運転時間を過去4回分記憶 | |
| 4桁7セグメントLED | 周波数表示:インバータ出力周波数 警報表示:過電圧警報"P"、過負荷警告"L"、過熱警報"H" 状態表示:インバータ状態（周波数、保護機能動作原因、出力電流など）と各設定パラメータ フリー単位表示:出力周波数に対して任意の単位表示（回転数など） | |
| 点灯表示 | RUNランプ、MONランプ、PRGランプ、%ランプ、Hzランプでインバータの運転状態などを点灯にて表示、また、チャージランプで主回路コンデンサの充電をLED表示 | |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,445円 ( 24,690円 ) | 6日目 |
23,151円 ( 25,466円 ) | 在庫品1日目当日出荷可能 |
24,746円 ( 27,221円 ) | 6日目 |
32,992円 ( 36,291円 ) | 6日目 |
