GTR-AR サーボモータ用コンパクト高精度減速機AFC 同心中空軸／同心中実軸

製品仕様

使用例

ガントリーロボット

ディスペンサーロボット

包装機（横型ピロー）

全自動ブリスター包装機

組み付け手順

手順1. 入力軸継手を回して入力軸継手締結ボルトの頭をフランジ上部の入力軸継手締結用レンチ穴に合わせます。
手順2. 入力軸継手インロー部及びサーボモータ出力軸の防錆剤・油分等をふき取ります。
手順3. サーボモータを減速機本体に挿入します。
手順4. サーボモータと減速機のフランジ部をフランジ締結ボルトにて締結します。
手順5. 入力軸継手締結ボルトを規定のトルクにて締結します。
手順6. 入力軸継手締結用レンチ穴に、付属品のゴムキャップを取り付けます。

入力軸継手締結ボルトの締付けトルク

選定サポート情報

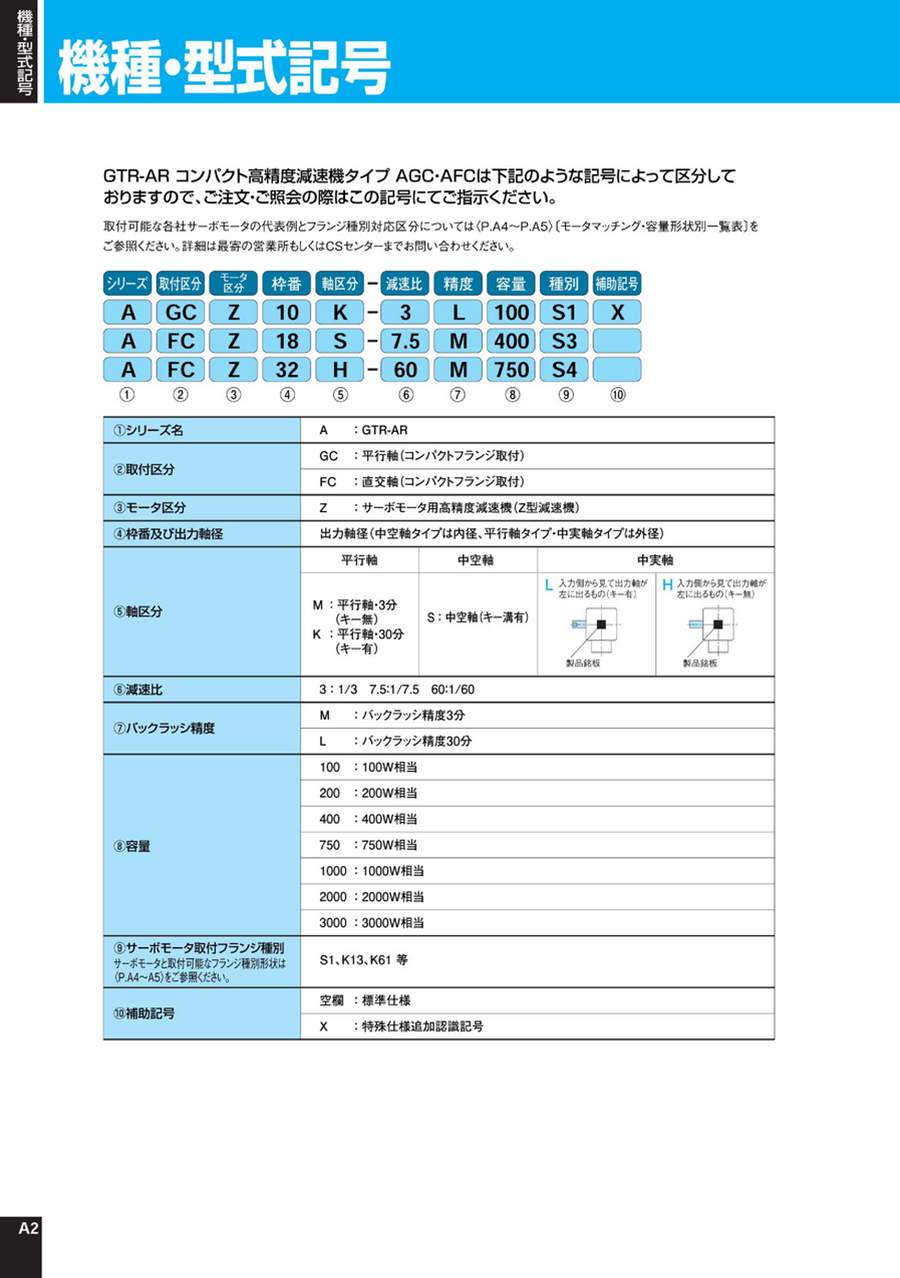

注文例

1、サーボモータと取付可能なフランジ種別と形状はデジタルカタログを参照ください。
2、詳細の入力軸継手締結用レンチ穴はデジタルカタログの指示記号一覧表をご参照ください。

注意・禁止事項

1．出力軸のキー寸法・公差はJIS B1301-1996（普通形）に準じます。
2．中実軸タイプ H軸（キー無）及び中空軸タイプには出力軸のキー材は付属されていません。
3．塗装はアニオン電着塗装、アクリル系塗料です。塗装色はグレー（マンセル値 ： 9B6/0.5）です。
4．全機種にグリース潤滑を採用しており、工場出荷時には高級グリースを規定量封入してあります。使用グリースはNLGI-0号又は0号相当の極圧添加剤入りグリースです。
