イマオコーポレーション

ラチェット レバー（RL）

ラチェット レバー（RL）
この商品のFAQをみる（1件）
通常単価(税別)
19,899円～99,899円
税込単価
21,889円～109,889円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エルゴ アジャストクランプ レバー（EAL）

イマオコーポレーション

エルゴ アジャストクランプ レバー（EAL）
5
通常価格(税別)： 475円 (税込価格：523円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フィックスド レバー（FLR・FLS）

イマオコーポレーション

フィックスド レバー（FLR・FLS）
4
通常価格(税別)： 898円 (税込価格：988円)

通常出荷日：在庫品1日目

全てSCM材で作った重厚感のある正逆両方向に働く強力ラチェット式レバー。【特長...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が15型番あります。
数量：

商品情報

外形図

RL-T（メネジ）の寸法図

RL-T（メネジ）の寸法図

RL-R（丸穴）の寸法図

RL-R（丸穴）の寸法図

RL-S（角穴）の寸法図

RL-S（角穴）の寸法図

製品仕様

RL-T（メネジ） RL-R（丸穴） RL-S（角穴）

RL-T（メネジ） RL-R（丸穴） RL-S（角穴）

規格表

型番RHDH1D1D2D3SA歯数
RL-T
RL-R
RL-S		15015015.536312222173487
1801801943382726204548
23023021514235302470
30030023.56147423528809
40040026.58253603832511011

RL-T（メネジ）

型番M質量
（g）
RL150TM12×1.75460
RL180TM16×2760
RL230TM20×2.51,350
RL300TM24×32,300
RL400TM36×44,200

RL-R（丸穴）

型番d
（H7）		b
（Js9）		t質量
（g）
RL150R1241.8460
RL180R1652.3760
RL230R2062.81,350
RL300R2583.32,300
RL400R304,200

RL-S（角穴）

型番W
（H11）		d1質量
（g）
RL150S1216.05460
RL180S1417.98760
RL230S1722.051,350
RL300S2226.572,300
RL400S3241.834,200

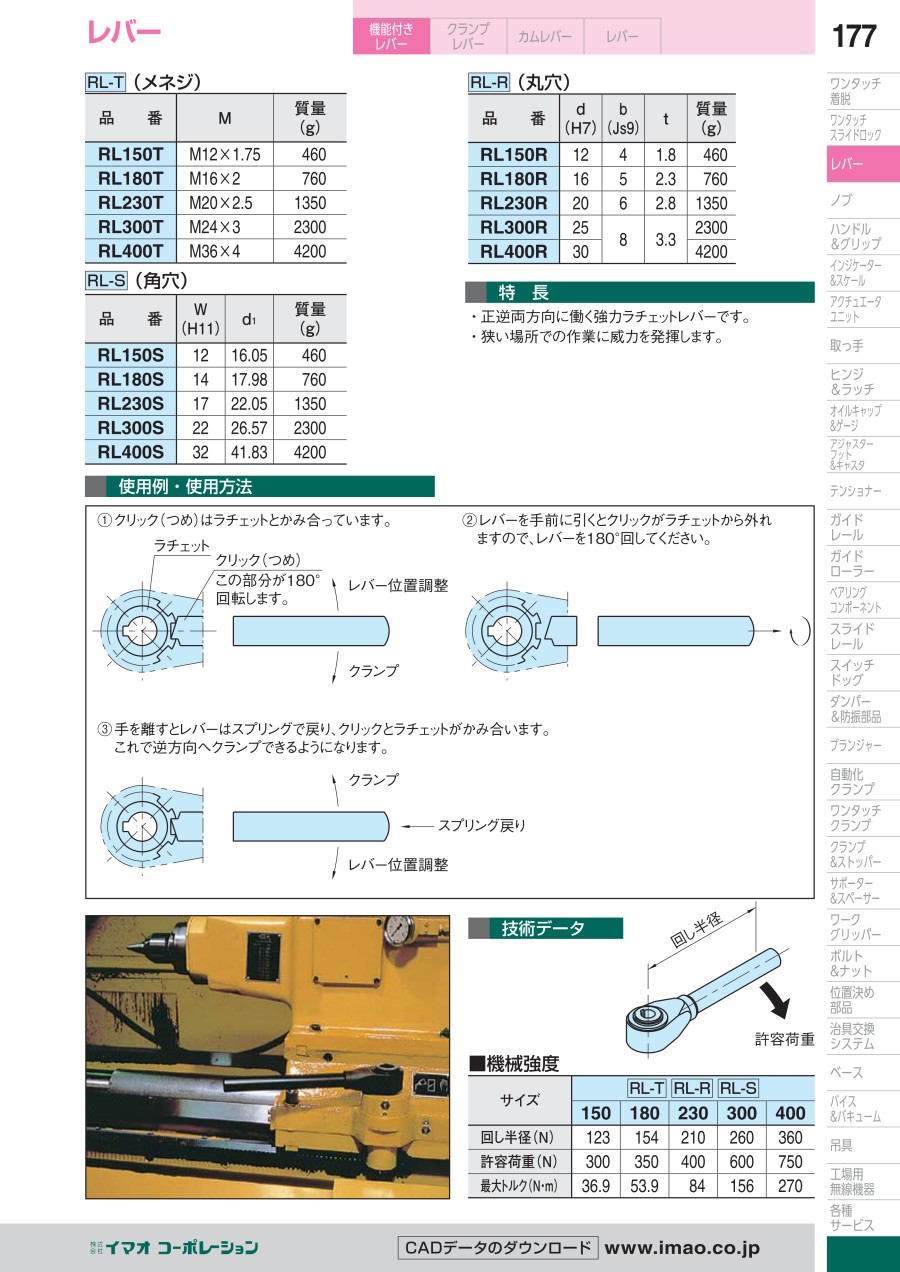

使用例

1.クリック（つめ）はラチェットとかみ合っています。

1.クリック（つめ）はラチェットとかみ合っています。

2.レバーを手前にひくとクリックがラチェットから外れますので、レバーを180°回してください。

2.レバーを手前にひくとクリックがラチェットから外れますので、レバーを180°回してください。

3.手を離すとレバーはスプリングで戻り、クリックとラチェットがかみ合います。これで逆方向へクランプできるようになります。

3.手を離すとレバーはスプリングで戻り、クリックとラチェットがかみ合います。これで逆方向へクランプできるようになります。

使用例

使用例

性能・試験情報

測定図

測定図

サイズRL-T RL-R RL-S
150180230300400
回し半径（N）123154210260360
許容荷重（N）300350400600750
最 大トルク（N・m）36.953.984156270

型番リスト

表示件数
  • 1
    • 型番
    RL150R
    RL150S
    RL150T
    RL180R
    RL180S
    RL180T
    RL230R
    RL230S
    RL230T
    RL300R
    RL300S
    RL300T
    RL400R
    RL400S
    RL400T

    取付部の種類

    取付部 サイズ

    めねじ・丸穴加工

    回し半径

    (mm)

    		RoHS?最小発注数量
    丸穴
    12
    貫通
    150
    10
    1個
    角穴
    12
    -
    150
    10
    1個
    メネジ
    M12
    貫通
    150
    10
    1個
    丸穴
    16
    貫通
    180
    10
    1個
    角穴
    14
    -
    180
    10
    1個
    メネジ
    M16
    貫通
    180
    10
    1個
    丸穴
    20
    貫通
    230
    10
    1個
    角穴
    17
    -
    230
    10
    1個
    メネジ
    M20
    貫通
    230
    10
    1個
    丸穴
    25
    貫通
    300
    10
    1個
    角穴
    22
    -
    300
    10
    1個
    メネジ
    M24
    貫通
    300
    10
    1個
    丸穴
    30
    貫通
    400
    10
    1個
    角穴
    32
    -
    400
    10
    1個
    メネジ
    M36
    貫通
    400
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,619円
    ( 25,981円 )
    3日目
    20,505円
    ( 22,556円 )
    3日目
    19,899円
    ( 21,889円 )
    在庫品1日目当日出荷可能
    29,899円
    ( 32,889円 )
    3日目
    26,700円
    ( 29,370円 )
    3日目
    21,251円
    ( 23,376円 )
    3日目
    39,899円
    ( 43,889円 )
    3日目
    37,424円
    ( 41,166円 )
    3日目
    28,051円
    ( 30,856円 )
    3日目
    53,752円
    ( 59,127円 )
    3日目
    48,550円
    ( 53,405円 )
    3日目
    39,102円
    ( 43,012円 )
    3日目
    99,899円
    ( 109,889円 )
    3日目
    90,099円
    ( 99,109円 )
    3日目
    73,949円
    ( 81,344円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    全てSCM材で作った重厚感のある正逆両方向に働く強力ラチェット式レバー。
    【特長】
    ・狭い場所での作業に威力を発揮。
    ・レバータイプは、メネジ、角穴、丸穴の3タイプを用意。
    ・レバー操作により正逆両方向での使用が可能。
    ・ラチェット機構でレバー操作が容易。
    【用途】
    ・狭い箇所での締め付けに最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ラチェット レバー（RL）のレビュー
    2平均満足度：2.01件のレビュー
    試作品の組み込み部品として
    2
    満足度：2.02018/08/13
    試作品の組み込み部品として利用しました。ラチェット機構が必須のためこの商品を利用しています。試作品段階のため工数等を考慮...もっと読む

    ミスミからのコメント

    この度はご購入頂き、誠にありがとうございます。該当ブランド・イマオコーポレーションでは、クオリティー高く、お客様に長く安心してご使用頂ける商品を取り揃えております。その為 価格も少々高くなりますが、ミスミではメーカー定価より下げて販売しておりますので、ご容赦頂けますと幸いです。今後もお客様のお役に立てるよう、サービス向上に努めてまいりますので、宜しくお願い申し上げます。

    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qラチェットは片方にしか効きませんか？
    A
    レバーを引っ張って180°回せば逆転します。
