イマオコーポレーション

クランプレバー（FKFT・FKRT）

Name: クランプ レバー（FKFT・FKRT）
Brand: イマオコーポレーション
SKU: 221000245893
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,206円～2,365円

税込単価: 1,327円～2,602円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エルゴアジャストクランプレバー（EAL）

通常価格(税別)： 475円 (税込価格：523円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

クランプレバー（FKF・FKR）

4.7

通常価格(税別)： 613円 (税込価格：674円)

通常出荷日：在庫品1日目

ロングボタンで操作が楽に出来るクランプレバーです。【特長】・レバーを360°旋...

詳細情報を確認する

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
亜鉛ダイカスト
操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
本体色
ブラック
L字クランプレバー形状
止めネジ式
本体・レバー表面処理
塗装
取付部材質
スチール
取付部表面処理
四三酸化鉄皮膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

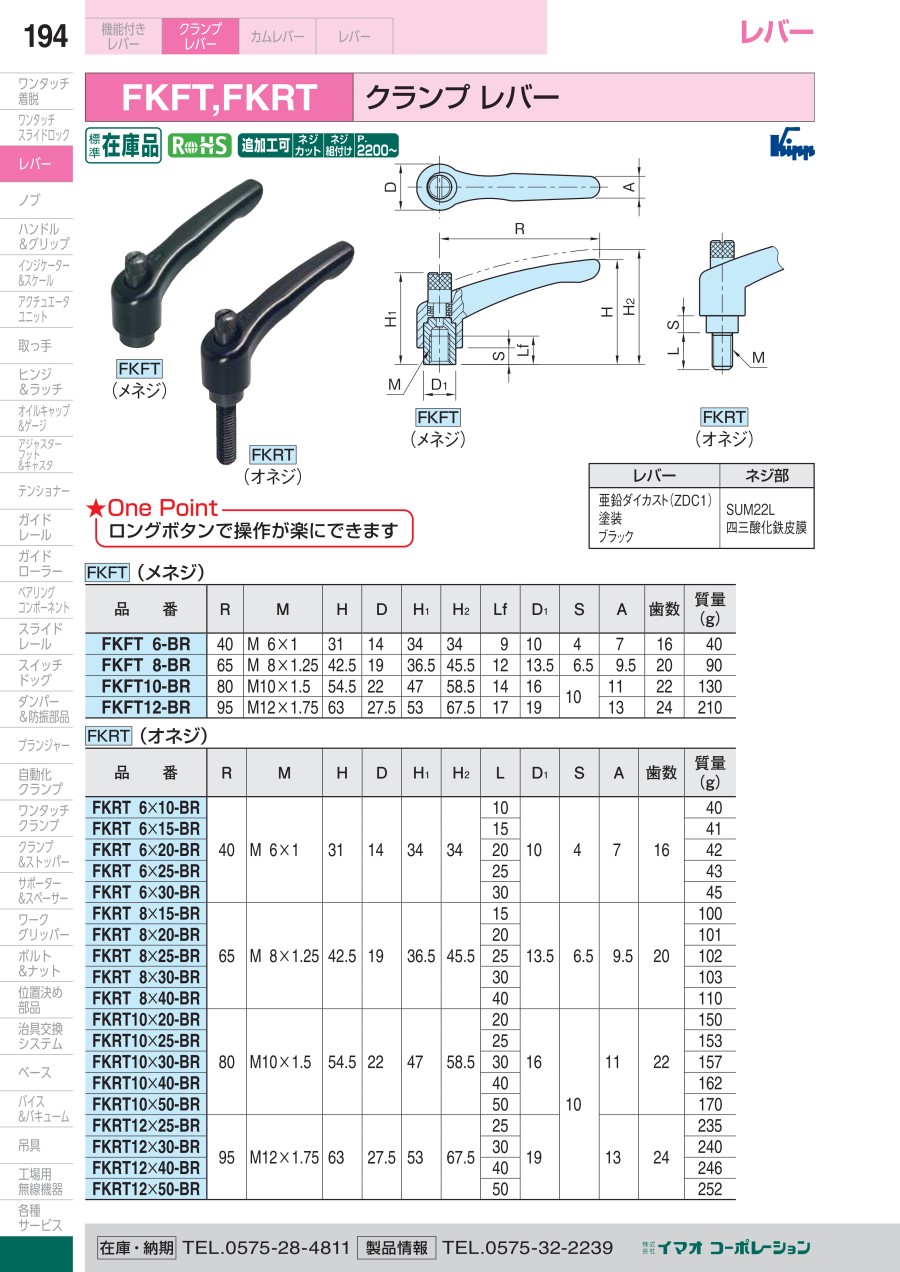

外形図

FKFT（メネジ）寸法図

FKRT（オネジ）寸法図

製品仕様

規格表

FKFT（メネジ）

型番	R	M	H	D	H₁	H₂	Lf	D₁	S	A	歯数	質量（g）
FKFT6-BR	40	M6×1	31	14	34	34	9	10	4	7	16	40
FKFT8-BR	65	M8×1.25	42.5	19	36.5	45.5	12	13.5	6.5	9.5	20	90
FKFT10-BR	80	M10×1.5	54.5	22	47	58.5	14	16	10	11	22	130
FKFT12-BR	95	M12×1.75	63	27.5	53	67.5	17	19	10	13	24	210

FKRT（オネジ）

型番	R	M	H	D	H₁	H₂	L	D₁	S	A	歯数	質量（g）
FKRT6×10-BR	40	M6×1	31	14	34	34	10	10	4	7	16	40
FKRT6×15-BR							15					41
FKRT6×20-BR							20					42
FKRT6×25-BR							25					43
FKRT6×30-BR							30					45
FKRT8×15-BR	65	M8×1.25	42.5	19	36.5	45.5	15	13.5	6.5	9.5	20	100
FKRT8×20-BR							20					101
FKRT8×25-BR							25					102
FKRT8×30-BR							30					103
FKRT8×40-BR							40					110
FKRT10×20-BR	80	M10×1.5	54.5	22	47	58.5	20	16	10	11	22	150
FKRT10×25-BR							25					153
FKRT10×30-BR							30					157
FKRT10×40-BR							40					162
FKRT10×50-BR							50					170
FKRT12×25-BR	95	M12×1.75	63	27.5	53	67.5	25	19		13	24	235
FKRT12×30-BR							30					240
FKRT12×40-BR							40					246
FKRT12×50-BR							50					252

使用例

レバーを引き上げると、かみ合っていたレバーとねじ部のセレーションが外れます。

レバーのみがフリーになりますのでお望みの位置まで回してください。

手を離すと内蔵スプリングの力でレバーが戻りクランプ出来る状態になります（歯数20の場合、計算式360°/20=18° 18°毎にセレーションがかみ合います）。

商品特長詳細

ボス上部が突出しており、容易にレバーの引き上げ操作を行うことができます。

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

締付力

(N)

おねじ先端加工

めねじ・丸穴加工

ストローク幅

(mm)

回し半径

(mm)

取付部長さ

(mm)

RoHS?

最小発注数量

メネジ	M6	-	-	止まり穴	3	40	-	10	1個
メネジ	M8	-	-	止まり穴	3	65	-	10	1個
メネジ	M10	-	-	止まり穴	4	80	-	10	1個
メネジ	M12	-	-	止まり穴	4.5	95	-	10	1個
オネジ	M6	4300	なし	-	3	40	10	10	1個
オネジ	M6	4300	なし	-	3	40	15	10	1個
オネジ	M6	4300	なし	-	3	40	20	10	1個
オネジ	M6	4300	なし	-	3	40	25	10	1個
オネジ	M6	4300	なし	-	3	40	30	10	1個
オネジ	M8	8000	なし	-	3	65	15	10	1個
オネジ	M8	8000	なし	-	3	65	20	10	1個
オネジ	M8	8000	なし	-	3	65	25	10	1個
オネジ	M8	8000	なし	-	3	65	30	10	1個
オネジ	M8	8000	なし	-	3	65	40	10	1個
オネジ	M10	12800	なし	-	4	80	20	10	1個
オネジ	M10	12800	なし	-	4	80	25	10	1個
オネジ	M10	12800	なし	-	4	80	30	10	1個
オネジ	M10	12800	なし	-	4	80	40	10	1個
オネジ	M10	12800	なし	-	4	80	50	10	1個
オネジ	M12	18600	なし	-	4.5	95	25	10	1個
オネジ	M12	18600	なし	-	4.5	95	30	10	1個
オネジ	M12	18600	なし	-	4.5	95	40	10	1個
オネジ	M12	18600	なし	-	4.5	95	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,297円 ( 1,427円 )	3日目
1,497円 ( 1,647円 )	3日目
1,910円 ( 2,101円 )	3日目
1,997円 ( 2,197円 )	3日目
1,206円 ( 1,327円 )	3日目
1,266円 ( 1,393円 )	3日目
1,266円 ( 1,393円 )	3日目
1,206円 ( 1,327円 )	3日目
1,242円 ( 1,366円 )	3日目
1,545円 ( 1,700円 )	3日目
1,622円 ( 1,784円 )	在庫品1日目当日出荷可能
1,622円 ( 1,784円 )	3日目
1,545円 ( 1,700円 )	在庫品1日目当日出荷可能
1,622円 ( 1,784円 )	在庫品1日目当日出荷可能
1,875円 ( 2,063円 )	在庫品1日目当日出荷可能
1,786円 ( 1,965円 )	4日目
1,912円 ( 2,103円 )	3日目
1,993円 ( 2,192円 )	4日目
1,993円 ( 2,192円 )	3日目
2,080円 ( 2,288円 )	3日目
2,040円 ( 2,244円 )	3日目
2,365円 ( 2,602円 )	3日目
2,210円 ( 2,431円 )	3日目

詳細情報

基本情報

基本情報

ロングボタンで操作が楽に出来るクランプレバーです。
【特長】
・レバーを360°旋回できない狭い場所での使用ができます。
・ネジ締め付け後は、レバーを任意の位置に変更することができます。
・ボス上部が突出しており、容易にレバーの引き上げ操作を行うことができます。
・レバーを引き上げると噛み合っていたセレーションがはずれ、フリーになるタイプです。
【用途】
・スライド、長穴等の位置調整部に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプレバー（FKFT・FKRT）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品に使用しています

満足度：5.02022/10/26

当社で製作している製品に使用しています。製品の中でシャフトを固定するパーツとしてこの商品を使用しました。以前から使ってい...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q本体カラーは黒色以外ありますか？

ありません。
