クランプレバー（FKF・FKR）

Name: クランプ レバー （FKF・FKR）
Brand: イマオコーポレーション
SKU: 221000245882
Rating: 4.7 (7 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（7件）

この商品のFAQをみる（2件）

通常単価(税別): 613円～3,006円

税込単価: 674円～3,307円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

クランプレバー（KF・KR）

4.7

通常価格(税別)： 971円 (税込価格：1,068円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

カムレバー（KCL・KCLF・KCLS・KCLFS）

4.5

通常価格(税別)： 1,289円 (税込価格：1,418円)

通常出荷日：在庫品1日目

工具レスでネジを締め付けたり、緩めたりすることができる機械レバー。【特長】・レ...

詳細情報を確認する

レバー材質
亜鉛ダイカスト
操作方向
左右(回転)
備考
標準品
L字クランプレバー形状
止めネジ式
本体・レバー表面処理
塗装
取付部材質
SUM22L
取付部表面処理
四三酸化鉄皮膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が259型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

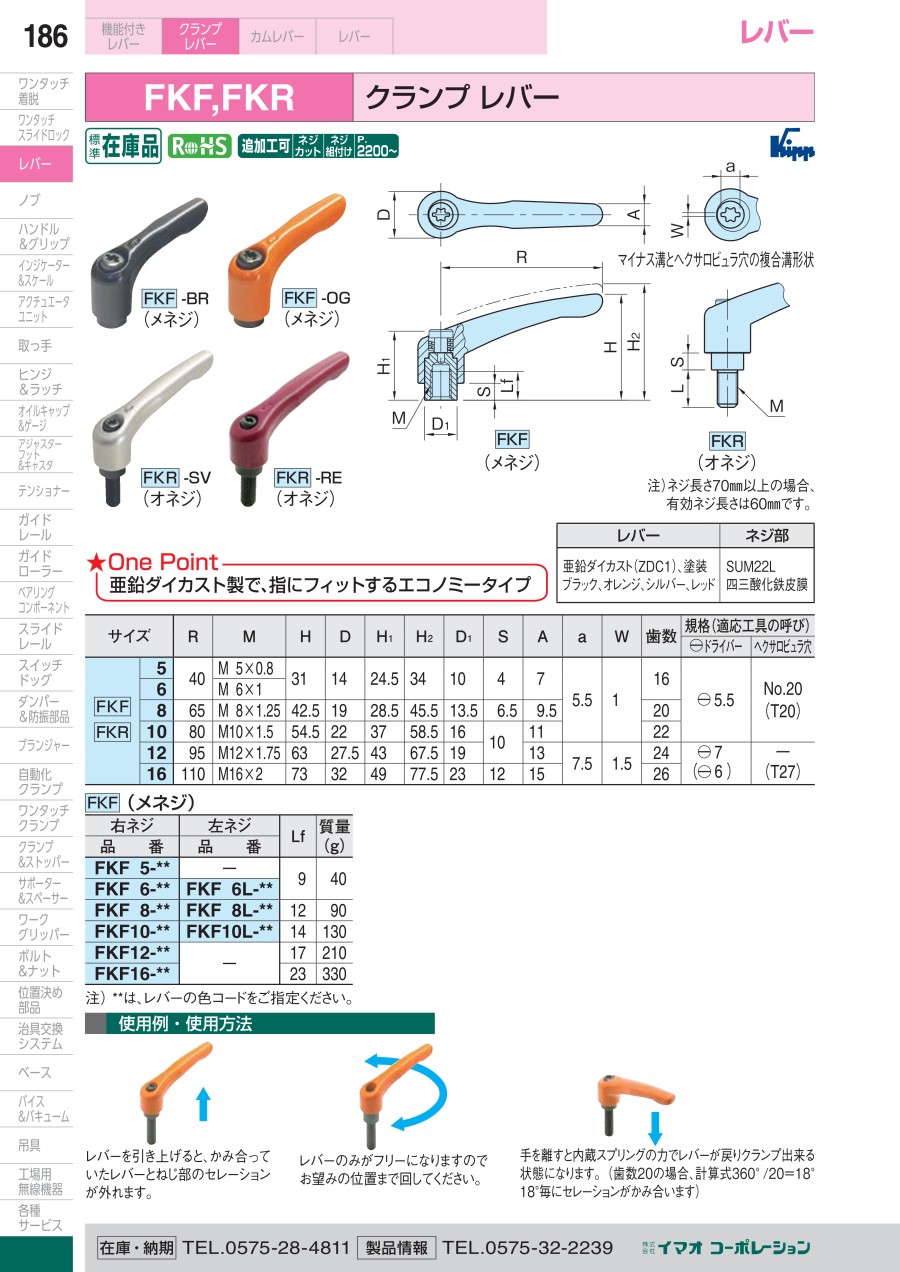

クランプレバーの外形図と寸法

FKF-BR メネジ

FKF-OG メネジ

FKR-SV オネジ

FKR-RE オネジ

共通部分の外形図

マイナス溝とヘクサロビュラ穴の複合溝形状

FKF メネジの外形図

FKR オネジの外形図

サイズ		R	M	H	D	H₁	H₂	D₁	S	A	a	W	歯数	規格(適応工具の呼び)
サイズ		R	M	H	D	H₁	H₂	D₁	S	A	a	W	歯数	(-)ドライバ-	トルクス
FKF FKR	5	40	M5×0.8	31	14	24.5	34	10	4	7	5.5	1	16	(-)5.5	T20
	6	40	M6×1	31	14	24.5	34	10	4	7			16
	8	65	M8×1.25	42.5	19	28.5	45.5	13.5	6.5	9.5			20
	10	80	M10×1.5	54.5	22	37	58.5	16	10	11			22
	12	95	M12×1.75	63	27.5	43	67.5	19	10	13	7.5	1.5	24	(-)7	T27
	16	110	M16×2	73	32	49	77.5	23	12	15	7.5	1.5	26	((-)6)	T27

FKF メネジ

右ネジ	左ネジ	Lf	質量 (g)
品番	品番	Lf	質量 (g)
FKF5-^**	－	9	40
FKF6-^**	FKF6L-^**	9	40
FKF8-^**	FKF8L-^**	12	90
FKF10-^**	FKF10L-^**	14	130
FKF12-^**	－	17	210
FKF16-^**	－	23	330

FKR　オネジ

右ネジ	左ネジ	L	質量 (g)
品番	品番	L	質量 (g)
FKR5×10-^**	－	10	40
FKR5×15-^**		15	41
FKR5×20-^**		20	42
FKR5×25-^**		25	43
FKR5×30-^**		30	45
FKR5×40-^**		40	47
FKR5×50-^**		50	49
FKR6×10-^**	FKR6×10L-^**	10	40
FKR6×15-^**	FKR6×15L-^**	15	41
FKR6×20-^**	FKR6×20L-^**	20	42
FKR6×25-^**	FKR6×25L-^**	25	43
FKR6×30-^**	FKR6×30L-^**	30	45
FKR6×40-^**	-	40	47
FKR6×50-^**	-	50	49
FKR8×15-^**	FKR8×15L-^**	15	100
FKR8×20-^**	FKR8×20L-^**	20	101
FKR8×25-^**	FKR8×25L-^**	25	102
FKR8×30-^**	FKR8×30L-^**	30	103
FKR8×40-^**	FKR8×40L-^**	40	110
FKR8×50-^**	-	50	115
FKR8×60-^**	-	60	120

右ネジ	左ネジ	L	質量 (g)
品番	品番	L	質量 (g)
FKR10×20-^**	FKR10×20L-^**	20	150
FKR10×25-^**	FKR10×25L-^**	25	153
FKR10×30-^**	FKR10×30L-^**	30	157
FKR10×40-^**	FKR10×40L-^**	40	162
FKR10×50-^**	FKR10×50L-^**	50	170
FKR10×60-^**	－	60	170
FKR12×25-^**		25	235
FKR12×30-^**		30	240
FKR12×40-^**		40	246
FKR12×50-^**		50	252
FKR12×60-^**		60	260
FKR12×70-^**		70注)	270
FKR12×80-^**		80注)	280
FKR12×90-^**		90注)	290
FKR16×30-^**		30	380
FKR16×40-^**		40	390
FKR16×50-^**		50	405
FKR16×60-^**		60	420
FKR16×70-^**		70注)	430
FKR16×80-^**		80注)	440
FKR16×90-^**		90注)	450

**は、レバーの色コードをご指定ください。有効ネジ長さは60mmです。

オネジ締付力

サイズ	FKR
サイズ	5	6	8	10	12	16
ネジ径	M5	M6	M8	M10	M12	M16
回し半径(mm)	30	30	55	70	85	100
許容荷重(N)	135	215	290	445	640	1300
許容締付力(kN)	3.1	4.3	8	12.8	18.6	33.5

使用例・使用方法

レバーを引き上げると、かみ合っていたレバーとねじ部のセレーションが外れます。

レバーのみがフリーになりますのでお望みの位置まで回してください。

手を離すと内蔵スプリングの力でレバーが戻り、クランプできる状態になります。（歯数20の場合、計算式360°/20＝18°18°毎にセレーションがかみ合います。）

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

締付力

(N)

ネジ方向

レバー色

回し半径

(mm)

取付部長さ

(mm)

RoHS?

最小発注数量

メネジ	M5	-	右ネジ	ブラック	40	-	10	1個
メネジ	M5	-	右ネジ	オレンジ	40	-	10	1個
メネジ	M5	-	右ネジ	レッド	40	-	10	1個
メネジ	M5	-	右ネジ	シルバー	40	-	10	1個
メネジ	M6	-	右ネジ	ブラック	40	-	10	1個
メネジ	M6	-	右ネジ	オレンジ	40	-	10	1個
メネジ	M6	-	右ネジ	レッド	40	-	10	1個
メネジ	M6	-	右ネジ	シルバー	40	-	10	1個
メネジ	M6	-	左ネジ	ブラック	40	-	10	1個
メネジ	M6	-	左ネジ	オレンジ	40	-	10	1個
メネジ	M6	-	左ネジ	レッド	40	-	10	1個
メネジ	M6	-	左ネジ	シルバー	40	-	10	1個
メネジ	M8	-	右ネジ	ブラック	65	-	10	1個
メネジ	M8	-	右ネジ	オレンジ	65	-	10	1個
メネジ	M8	-	右ネジ	レッド	65	-	10	1個
メネジ	M8	-	右ネジ	シルバー	65	-	10	1個
メネジ	M8	-	左ネジ	ブラック	65	-	10	1個
メネジ	M8	-	左ネジ	オレンジ	65	-	10	1個
メネジ	M8	-	左ネジ	レッド	65	-	10	1個
メネジ	M8	-	左ネジ	シルバー	65	-	10	1個
メネジ	M10	-	右ネジ	ブラック	80	-	10	1個
メネジ	M10	-	右ネジ	オレンジ	80	-	10	1個
メネジ	M10	-	右ネジ	レッド	80	-	10	1個
メネジ	M10	-	左ネジ	ブラック	80	-	10	1個
メネジ	M10	-	左ネジ	オレンジ	80	-	10	1個
メネジ	M10	-	左ネジ	レッド	80	-	10	1個
メネジ	M10	-	左ネジ	シルバー	80	-	10	1個
メネジ	M12	-	右ネジ	ブラック	95	-	10	1個
メネジ	M12	-	右ネジ	オレンジ	95	-	10	1個
メネジ	M12	-	右ネジ	レッド	95	-	10	1個
メネジ	M12	-	右ネジ	シルバー	95	-	10	1個
メネジ	M16	-	右ネジ	ブラック	110	-	10	1個
メネジ	M16	-	右ネジ	オレンジ	110	-	10	1個
メネジ	M16	-	右ネジ	シルバー	110	-	10	1個
オネジ	M5	3100	右ネジ	ブラック	40	10	10	1個
オネジ	M5	3100	右ネジ	オレンジ	40	10	10	1個
オネジ	M5	3100	右ネジ	レッド	40	10	10	1個
オネジ	M5	3100	右ネジ	シルバー	40	10	10	1個
オネジ	M5	3100	右ネジ	ブラック	40	15	10	1個
オネジ	M5	3100	右ネジ	オレンジ	40	15	10	1個
オネジ	M5	3100	右ネジ	レッド	40	15	10	1個
オネジ	M5	3100	右ネジ	シルバー	40	15	10	1個
オネジ	M5	3100	右ネジ	ブラック	40	20	10	1個
オネジ	M5	3100	右ネジ	オレンジ	40	20	10	1個
オネジ	M5	3100	右ネジ	レッド	40	20	10	1個
オネジ	M5	3100	右ネジ	シルバー	40	20	10	1個
オネジ	M5	3100	右ネジ	ブラック	40	25	10	1個
オネジ	M5	3100	右ネジ	オレンジ	40	25	10	1個
オネジ	M5	3100	右ネジ	レッド	40	25	10	1個
オネジ	M5	3100	右ネジ	シルバー	40	25	10	1個
オネジ	M5	3100	右ネジ	ブラック	40	30	10	1個
オネジ	M5	3100	右ネジ	オレンジ	40	30	10	1個
オネジ	M5	3100	右ネジ	レッド	40	30	10	1個
オネジ	M5	3100	右ネジ	シルバー	40	30	10	1個
オネジ	M5	3100	右ネジ	ブラック	40	40	10	1個
オネジ	M5	3100	右ネジ	オレンジ	40	40	10	1個
オネジ	M5	3100	右ネジ	レッド	40	40	10	1個
オネジ	M5	3100	右ネジ	シルバー	40	40	10	1個
オネジ	M5	3100	右ネジ	ブラック	40	50	10	1個
オネジ	M5	3100	右ネジ	オレンジ	40	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

698円 ( 768円 )	3日目
613円 ( 674円 )	3日目
698円 ( 768円 )	3日目
698円 ( 768円 )	4日目
662円 ( 728円 )	3日目
769円 ( 846円 )	在庫品1日目当日出荷可能
698円 ( 768円 )	3日目
728円 ( 801円 )	3日目
1,997円 ( 2,197円 )	3日目
1,997円 ( 2,197円 )	3日目
2,036円 ( 2,240円 )	3日目
1,997円 ( 2,197円 )	3日目
892円 ( 981円 )	在庫品1日目当日出荷可能
892円 ( 981円 )	在庫品1日目当日出荷可能
892円 ( 981円 )	3日目
892円 ( 981円 )	在庫品1日目当日出荷可能
2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
2,797円 ( 3,077円 )	3日目
2,812円 ( 3,093円 )	3日目
2,797円 ( 3,077円 )	3日目
960円 ( 1,056円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	3日目
2,997円 ( 3,297円 )	3日目
2,997円 ( 3,297円 )	3日目
3,006円 ( 3,307円 )	3日目
2,997円 ( 3,297円 )	3日目
1,115円 ( 1,227円 )	在庫品1日目当日出荷可能
1,228円 ( 1,351円 )	在庫品1日目当日出荷可能
1,115円 ( 1,227円 )	3日目
1,115円 ( 1,227円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,435円 ( 1,579円 )	在庫品1日目当日出荷可能
745円 ( 820円 )	在庫品1日目当日出荷可能
731円 ( 804円 )	在庫品1日目当日出荷可能
655円 ( 721円 )	3日目
731円 ( 804円 )	在庫品1日目当日出荷可能
665円 ( 732円 )	在庫品1日目当日出荷可能
733円 ( 806円 )	在庫品1日目当日出荷可能
655円 ( 721円 )	3日目
733円 ( 806円 )	在庫品1日目当日出荷可能
678円 ( 746円 )	在庫品1日目当日出荷可能
733円 ( 806円 )	3日目
720円 ( 792円 )	3日目
665円 ( 732円 )	4日目
667円 ( 734円 )	3日目
720円 ( 792円 )	在庫品1日目当日出荷可能
655円 ( 721円 )	3日目
678円 ( 746円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
655円 ( 721円 )	在庫品1日目当日出荷可能
655円 ( 721円 )	3日目
655円 ( 721円 )	3日目
698円 ( 768円 )	在庫品1日目当日出荷可能
698円 ( 768円 )	在庫品1日目当日出荷可能
698円 ( 768円 )	3日目
698円 ( 768円 )	3日目
698円 ( 768円 )	3日目
698円 ( 768円 )	在庫品1日目当日出荷可能

基本情報

基本情報

工具レスでネジを締め付けたり、緩めたりすることができる機械レバー。
【特長】
・レバーを引き上げると噛み合っていたセレーションがはずれ、フリーになるタイプのレバーハンドル。
・締付け後に自由な位置にレバーを旋回することが出来る。
・レバーを360度旋回できない狭い場所での使用が可能。
・ネジ締め付け後は、レバーを任意の位置に変更することが出来る。
・本体カラーは4色（シルバー、ブラック、レッド、オレンジ）用意。
【用途】
・スライド、長穴等の位置調整部。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
