メカニカル部品技術窓口

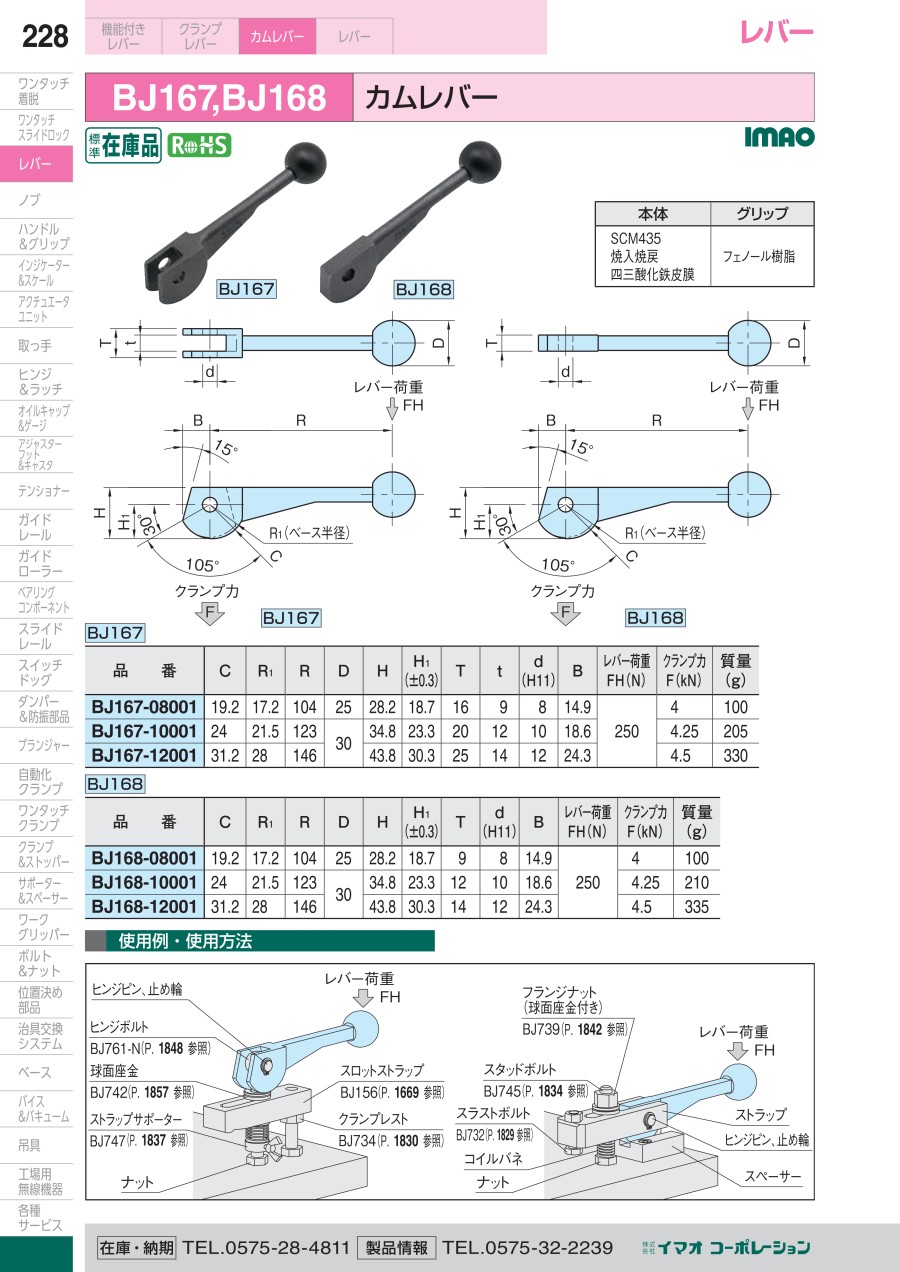

カムレバー（BJ167・BJ168）
- 通常単価(税別)
- 9,430円～15,684円
- 税込単価
- 10,373円～17,252円
工具レスでネジを締め付けたり、緩めたりすることができるカムレバー。【特長】・表...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
外形図
BJ167
BJ168
製品仕様
本体
- SCM435
- 焼入焼戻
- 四三酸化鉄皮膜
グリップ
- フェノール樹脂
規格表
BJ167
| 型番 | C | R1 | R | D | H | H1 （±0.3） | T | t | d （H11） | B | レバ-荷重 FH（N） | クランプカ F（kN） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ167-08001 | 19.2 | 17.2 | 104 | 25 | 28.2 | 18.7 | 16 | 9 | 8 | 14.9 | 250 | 4 | 100 |
| BJ167-10001 | 24 | 21.5 | 123 | 30 | 34.8 | 23.3 | 20 | 12 | 10 | 18.6 | 4.25 | 205 | |
| BJ167-12001 | 31.2 | 28 | 146 | 43.8 | 30.3 | 25 | 14 | 12 | 24.3 | 4.5 | 330 |
BJ168
| 型番 | C | R1 | R | D | H | H1 （±0.3） | T | d （H11） | B | レバ-荷重 FH（N） | クランプカ F（kN） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ168-08001 | 19.2 | 17.2 | 104 | 25 | 28.2 | 18.7 | 9 | 8 | 14.9 | 250 | 4 | 100 |
| BJ168-10001 | 24 | 21.5 | 123 | 30 | 34.8 | 23.3 | 12 | 10 | 18.6 | 4.25 | 210 | |
| BJ168-12001 | 31.2 | 28 | 146 | 43.8 | 30.3 | 14 | 12 | 24.3 | 4.5 | 335 |
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,430円 ( 10,373円 ) | 在庫品1日目当日出荷可能 |
11,389円 ( 12,528円 ) | 3日目 |
15,195円 ( 16,715円 ) | 4日目 |
9,625円 ( 10,588円 ) | 3日目 |
11,627円 ( 12,790円 ) | 3日目 |
15,684円 ( 17,252円 ) | 3日目 |
詳細情報
基本情報
工具レスでネジを締め付けたり、緩めたりすることができるカムレバー。
【特長】
・表面処理は四三酸化鉄皮膜。
・オネジタイプはレバーの向きを任意調整可能。
【用途】
・使用頻度が高いネジの締付け、緩め箇所に最適。
