イマオコーポレーション

エルゴアジャストクランプレバー（EAL）

Name: エルゴ アジャストクランプ レバー（EAL）
Brand: イマオコーポレーション
SKU: 221000245859
Rating: 5 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 475円～2,295円

税込単価: 523円～2,525円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

フラットアジャストクランプレバー（EFAL）

4.8

通常価格(税別)： 417円 (税込価格：459円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

EALA エルゴアジャストクランプレバー（ヘクサロビュラ穴付き）

4.5

通常価格(税別)： 672円 (税込価格：739円)

通常出荷日：在庫品1日目

【特長】・レバー部全体の曲線デザインが快適な握り感を与えます。・レバーを360...

詳細情報を確認する

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
ポリアミド
操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / プッシュボタン / スプリングオン（常時かみ合い/引き上げて解除）
本体色
ブラック
L字クランプレバー形状
プッシュボタン式
本体・レバー表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が73型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

メネジ

オネジ

製品仕様

オネジ

メネジ

黄銅製			SUS製
型番	Lf	質量（g）	型番	Lf	質量（g）
EAL30B	10	8	－	－	－
EAL30		7	EAL30 -SUS	6	8
EAL30A		6	EAL30A-SUS	10	6
EAL44		10	EAL44 -SUS	6	11
EAL44A		10	EAL44A-SUS	10	10
EAL63	16	21	EAL63 -SUS	12	22
EAL63A	13	20	EAL63A-SUS	13	20
EAL78B	20	46	EAL78B-SUS	13	46
EAL78	18	44	EAL78 -SUS	17	44
EAL78A	17	43	－	－	－
EAL95	20	51	EAL95 -SUS	20	52

オネジ

スチール製			SUS製
型番	L	質量（g）	型番	L	質量（g）
EAL30×10	10	6	EAL30×10-SUS	10	6
EAL30×16	16	6	EAL30×16-SUS	16	7
EAL30×20	20	7	－	－	－
EAL30A×10	10	8	EAL30A×10-SUS	10	8
EAL30A×16	16	9	EAL30A×16-SUS	16	9
EAL30A×20	20	10	EAL30A×20-SUS	20	10
EAL30A×25	25	11	EAL30A×25-SUS	25	11
EAL30A×30	30	12	EAL30A×30-SUS	30	12
EAL30A×40	40	14	－	－	－
EAL44×10	10	11	EAL44×10-SUS	10	10
EAL44×16	16	12	EAL44×16-SUS	16	12
EAL44×20	20	13	－	－	－
EAL44A×10	10	13	EAL44A×10-SUS	10	13
EAL44A×16	16	14	EAL44A×16-SUS	16	14
EAL44A×20	20	15	EAL44A×20-SUS	20	16
EAL44A×25	25	16	EAL44A×25-SUS	25	17
EAL44A×30	30	17	EAL44A×30-SUS	30	18
EAL44A×40	40	19	－	－	－
EAL63×16	16	29	－	－	－
EAL63×20	20	30	EAL63×20-SUS	20	31
EAL63×30	30	32	EAL63×30-SUS	30	32
EAL63×40	40	32	EAL63×40-SUS	40	33
EAL63A×16	16	32	EAL63A×16-SUS	16	31
EAL63A×20	20	32	EAL63A×20-SUS	20	32
EAL63A×25	25	34	EAL63A×25.SUS	25	33
EAL63A×30	30	36	EAL63A×30-SUS	30	36
EAL63A×35	35	38	－	－	－
EAL63A×40	40	40	EAL63A×40-SUS	40	41
EAL63A×50	50	43	EAL63A×50-SUS	50	44
EAL63A×60	60	46	EAL63A×60-SUS	60	47
EAL78×20	20	58	EAL78×20-SUS	20	58
EAL78×25	25	61	－	－	－
EAL78×30	30	64	EAL78×30-SUS	30	64
EAL78×40	40	70	EAL78×40-SUS	40	67
EAL78×50	50	76	EAL78×50-SUS	50	68
EAL78×60	60	82	EAL78×60-SUS	60	70
EAL78A×25	25	71	－	－	－
EAL78A×30	30	74	EAL78A×30-SUS	30	74
EAL78A×50	50	78	EAL78A×50-SUS	50	79
EAL95×30	30	86	EAL95×30-SUS	30	87
EAL95×50	50	90	EAL95×50-SUS	50	93

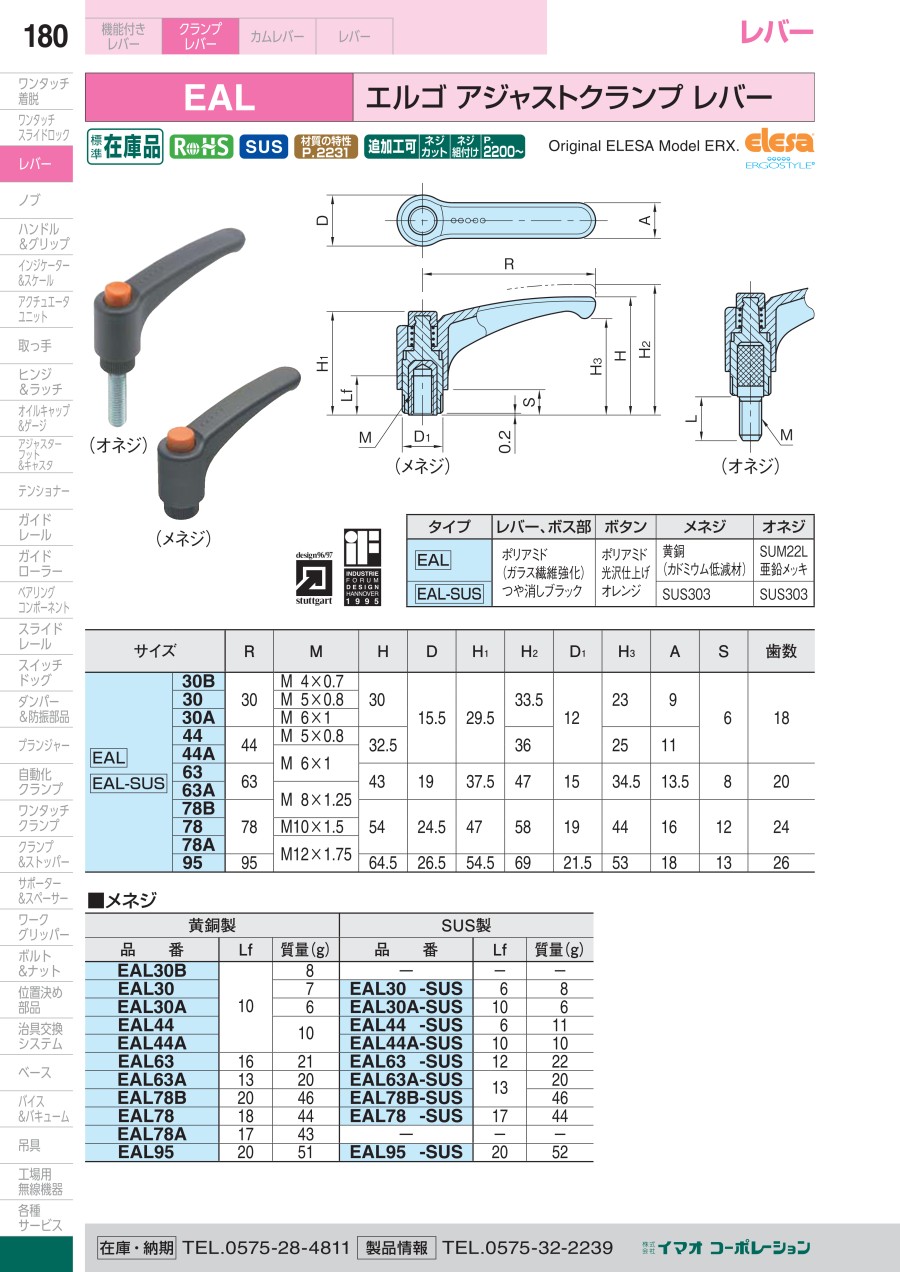

規格表

型番		R	M	H	D	H₁	H₂	D₁	H₃	A	S	歯数
EAL EAL-SUS	30B	30	M4×0.7	30	15.5	29.5	33.5	12	23	9	6	18
	30		M5×0.8
	30A		M6×1
	44	44	M5×0.8	32.5			36		25	11
	44A	44	M6×1	32.5			36		25	11
	63	63	M6×1	43	19	37.5	47	15	34.5	13.5	8	20
	63A	63	M8×1.25	43	19	37.5	47	15	34.5	13.5	8	20
	78B	78	M8×1.25	54	24.5	47	58	19	44	16	12	24
	78		M10×1.5
	78A		M12×1.75
	95	95	M12×1.75	64.5	26.5	54.5	69	21.5	53	18	13	26

使用例

レバーを引き上げると、かみ合っていたレバーとねじ部のセレーションが外れます。

レバーのみがフリーになりますのでお望みの位置まで回してください。

手を離すと内蔵スプリングの力でレバーが戻り、クランプできる状態になります。（歯数18の場合、計算式360°/18＝20°20°枚にセレーションがかみ合います。）

手を離すと内蔵スプリングの力でレバーが戻り、クランプできる状態になります。（歯数18の場合、計算式360°/18＝20°20°枚にセレーションがかみ合います。）
