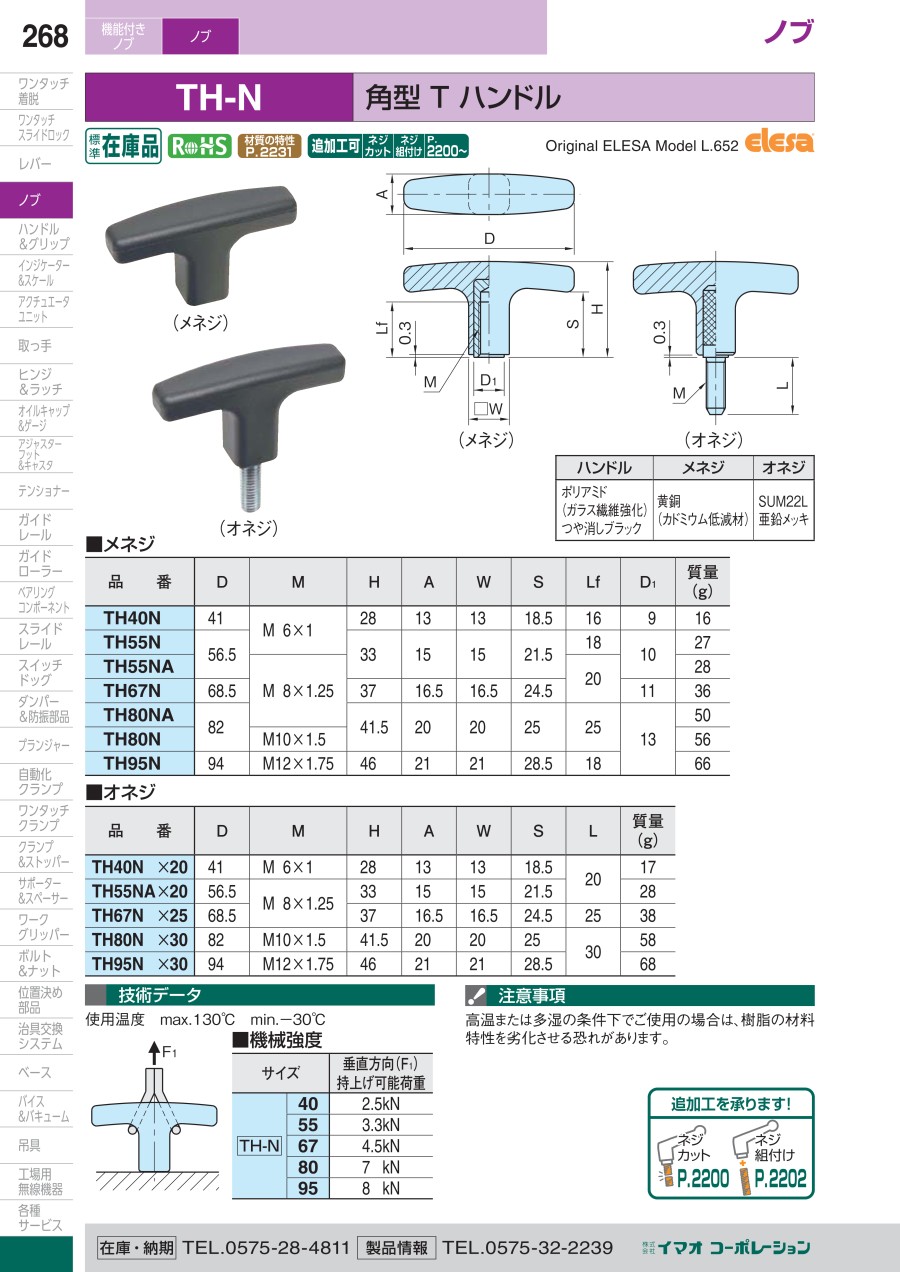

角型 T ハンドル（TH-N）
未確定：候補が12型番あります。
商品情報
外形図
共通の外形図
メネジの外形図
オネジの外形図
製品仕様
材質
| ハンドル | メネジ | オネジ |
|---|---|---|
| ポリアミド （ガラス繊維強化） つや消しブラック | 黄銅 （カドミウム低減材） | SUM22L 亜鉛メッキ |
規格表
メネジ
| 型番 | D | M | H | A | W | S | Lf | D1 | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| TH40N | 41 | M 6X1 | 28 | 13 | 13 | 18.5 | 16 | 9 | 16 |
| TH55N | 56.5 | 33 | 15 | 15 | 21.5 | 18 | 10 | 27 | |
| TH55NA | M 8X1.25 | 20 | 28 | ||||||
| TH67N | 68.5 | 37 | 16.5 | 16.5 | 24.5 | 11 | 36 | ||
| TH80NA | 82 | 41.5 | 20 | 20 | 25 | 25 | 13 | 50 | |
| TH80N | M10X1.5 | 56 | |||||||
| TH95N | 94 | M12X1.75 | 46 | 21 | 21 | 28.5 | 18 | 66 |
オネジ
| 型番 | D | M | H | A | W | S | L | 質量 (g) |
|---|---|---|---|---|---|---|---|---|
| TH40N×20 | 41 | M6×1 | 28 | 13 | 13 | 18.5 | 20 | 17 |
| TH55NA×20 | 56.5 | M8×1.25 | 33 | 15 | 15 | 21.5 | 28 | |
| TH67N×25 | 68.5 | 37 | 16.5 | 16.5 | 24.5 | 25 | 38 | |
| TH80N×30 | 82 | M10×1.5 | 41.5 | 20 | 20 | 25 | 30 | 58 |
| TH95N×30 | 94 | M12×1.75 | 46 | 21 | 21 | 28.5 | 68 |
商品特長詳細
機械強度の高い樹脂製ノブです。
技術情報・設計アイデア
使用温度:-30～+130℃
機械強度
機械強度の図1
| サイズ | 垂直方向(F1) 持上げ可能荷重 | |
|---|---|---|
| TH-N | 40 | 2.5kN |
| 55 | 3.3kN | |
| 67 | 4.5kN | |
| 80 | 7kN | |
| 95 | 8kN | |
機械強度の図2
注意・禁止事項
高温または多湿の条件下での使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
771円 ( 848円 ) | 在庫品1日目当日出荷可能 |
766円 ( 843円 ) | 在庫品1日目当日出荷可能 |
892円 ( 981円 ) | 在庫品1日目当日出荷可能 |
892円 ( 981円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
957円 ( 1,053円 ) | 在庫品1日目当日出荷可能 |
1,458円 ( 1,604円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 在庫品1日目当日出荷可能 |
915円 ( 1,007円 ) | 在庫品1日目当日出荷可能 |
1,570円 ( 1,727円 ) | 在庫品1日目当日出荷可能 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
手になじむT型持ち手のノブ。
【特長】
・ネジサイズがM6～M12と豊富で機械強度の高い樹脂製ノブ。
・使用温度：-30～+130℃。
【用途】
・装置、機器等の蓋を持ち上げる際に使用。
カタログ
商品担当おすすめ
角型 T ハンドル（TH-N）のレビュー
メカニカルストッパー寸法切り替え時の持ち手として使用
5
5.02018/08/31
メカニカルストッパー寸法切り替え時の持ち手として使用しています。操作性（握りやすさ）、サイズ感がちょうど良く他に替わるも...もっと読む
1人が参考にしています。
レバーを引っ張る用のハンドル
5
5.02023/05/26
特に可もなく不可もないので安くてよかった。導電性樹脂を使用したバリエーションがあるとうれしい。
0人が参考にしています。
組立作業に
5
5.02022/08/11
指をひっかけてハンドリングする際に安定しており、通常のバータイプよりも使い勝手がよくなりました。
値段も安価でとても助か...もっと読む
0人が参考にしています。
組立治具
5
5.02022/05/09
探していたサイズだったので購入しました。
値段も安く納期が早くて良かったです。
0人が参考にしています。
錘治具用のハンドル
5
5.02020/01/08
組み立て作業に使用する、錘治具の取っ手として使用しています。
指をひっかけてハンドリングする際に安定しており、通常のバー...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q吊具として使用ができますか？
A
手で操作することを条件に使用をお勧めしていますのでお止め下さい。
