イマオコーポレーション

安全アジャストスターノブ（SSTK-N）

カタログ |

数量スライド割引

通常単価(税別): 2,380円～4,364円

税込単価: 2,618円～4,800円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

ノブを押下げた時のみ操作可能で、接触等による誤作動の心配がありません。【特長】...

本体種類
角形
角型種類
五角形
本体材質
ポリアミド
付加機能
クランプ機能
本体色
つや消しブラック
センターキャップ色
ブラック
本体表面処理
なし

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用温度：max.130℃ min.-30℃

タイプ	ノブ	キャップ	メネジ・オネジ
SSTK-N	ポリアミド（ガラス繊維強化）つや消しブラック	ポリプロピレンブラック	SUM22L 四三酸化鉄皮膜
SSTK-N-SUS	ポリアミド（ガラス繊維強化）つや消しブラック	ポリプロピレンブラック	SUS303

規格表

■メネジ

■オネジ

使用例

使用方法

ノブのみがフリー状態ですのでお望みの位置まで回してください。

ノブを下げるとクランプ出来る状態になります。（歯数24の場合360°/24=15°15°毎にセレーションがかみ合います。）

手を離すと内蔵スプリングの力でノブが上がり、フリー状態になります。

注意・禁止事項

高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

取付部材質

取付部表面処理

RoHS?

最小発注数量

めねじ	M8	10	30.1～40	40	37	-	止まり穴	スチール	四三酸化鉄皮膜	10	1個
めねじ	M8	10	30.1～40	40	37	-	止まり穴	ステンレス	なし	10	1個
めねじ	M6	10	30.1～40	40	37	-	止まり穴	スチール	四三酸化鉄皮膜	10	1個
めねじ	M6	10	30.1～40	40	37	-	止まり穴	ステンレス	なし	10	1個
おねじ	M8	20	30.1～40	40	37	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	20	30.1～40	40	37	なし	-	ステンレス	なし	10	1個
おねじ	M6	20	30.1～40	40	37	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M6	20	30.1～40	40	37	なし	-	ステンレス	なし	10	1個
おねじ	M8	25	30.1～40	40	37	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	25	30.1～40	40	37	なし	-	ステンレス	なし	10	1個
おねじ	M6	25	30.1～40	40	37	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M6	25	30.1～40	40	37	なし	-	ステンレス	なし	10	1個
おねじ	M8	32	30.1～40	40	37	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	32	30.1～40	40	37	なし	-	ステンレス	なし	10	1個
おねじ	M6	32	30.1～40	40	37	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M6	32	30.1～40	40	37	なし	-	ステンレス	なし	10	1個
おねじ	M8	40	30.1～40	40	37	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	40	30.1～40	40	37	なし	-	ステンレス	なし	10	1個
おねじ	M6	40	30.1～40	40	37	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M6	40	30.1～40	40	37	なし	-	ステンレス	なし	10	1個
めねじ	M10	14	40.1～50	50	42	-	止まり穴	スチール	四三酸化鉄皮膜	10	1個
めねじ	M10	14	40.1～50	50	42	-	止まり穴	ステンレス	なし	10	1個
めねじ	M8	14	40.1～50	50	42	-	止まり穴	スチール	四三酸化鉄皮膜	10	1個
めねじ	M8	14	40.1～50	50	42	-	止まり穴	ステンレス	なし	10	1個
おねじ	M10	25	40.1～50	50	42	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M10	25	40.1～50	50	42	なし	-	ステンレス	なし	10	1個
おねじ	M8	25	40.1～50	50	42	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	25	40.1～50	50	42	なし	-	ステンレス	なし	10	1個
おねじ	M10	32	40.1～50	50	42	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M10	32	40.1～50	50	42	なし	-	ステンレス	なし	10	1個
おねじ	M8	32	40.1～50	50	42	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	32	40.1～50	50	42	なし	-	ステンレス	なし	10	1個
おねじ	M10	40	40.1～50	50	42	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M10	40	40.1～50	50	42	なし	-	ステンレス	なし	10	1個
おねじ	M8	40	40.1～50	50	42	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	40	40.1～50	50	42	なし	-	ステンレス	なし	10	1個
おねじ	M10	50	40.1～50	50	42	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M10	50	40.1～50	50	42	なし	-	ステンレス	なし	10	1個
おねじ	M8	50	40.1～50	50	42	なし	-	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	50	40.1～50	50	42	なし	-	ステンレス	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,489円 ( 2,738円 )	3日目
3,200円 ( 3,520円 )	3日目
2,618円 ( 2,880円 )	3日目
3,200円 ( 3,520円 )	3日目
2,715円 ( 2,987円 )	3日目
3,491円 ( 3,840円 )	3日目
2,715円 ( 2,987円 )	3日目
3,491円 ( 3,840円 )	3日目
2,715円 ( 2,987円 )	3日目
3,060円 ( 3,366円 )	4日目
2,715円 ( 2,987円 )	3日目
3,491円 ( 3,840円 )	3日目
2,715円 ( 2,987円 )	3日目
3,588円 ( 3,947円 )	3日目
2,715円 ( 2,987円 )	3日目
3,588円 ( 3,947円 )	3日目
2,380円 ( 2,618円 )	3日目
3,685円 ( 4,054円 )	3日目
2,715円 ( 2,987円 )	3日目
3,230円 ( 3,553円 )	3日目
2,812円 ( 3,093円 )	3日目
3,394円 ( 3,733円 )	3日目
2,812円 ( 3,093円 )	3日目
3,394円 ( 3,733円 )	3日目
2,909円 ( 3,200円 )	3日目
3,879円 ( 4,267円 )	3日目
2,909円 ( 3,200円 )	3日目
3,879円 ( 4,267円 )	3日目
2,909円 ( 3,200円 )	3日目
3,976円 ( 4,374円 )	3日目
2,909円 ( 3,200円 )	3日目
3,976円 ( 4,374円 )	3日目
2,909円 ( 3,200円 )	3日目
4,073円 ( 4,480円 )	3日目
2,909円 ( 3,200円 )	3日目
4,073円 ( 4,480円 )	3日目
2,909円 ( 3,200円 )	3日目
4,364円 ( 4,800円 )	3日目
2,909円 ( 3,200円 )	3日目
4,364円 ( 4,800円 )	3日目

詳細情報

基本情報

基本情報

ノブを押下げた時のみ操作可能で、接触等による誤作動の心配がありません。
【特長】
・ノブを押下げた時のみ操作可能で接触等による誤作動の心配がありません。

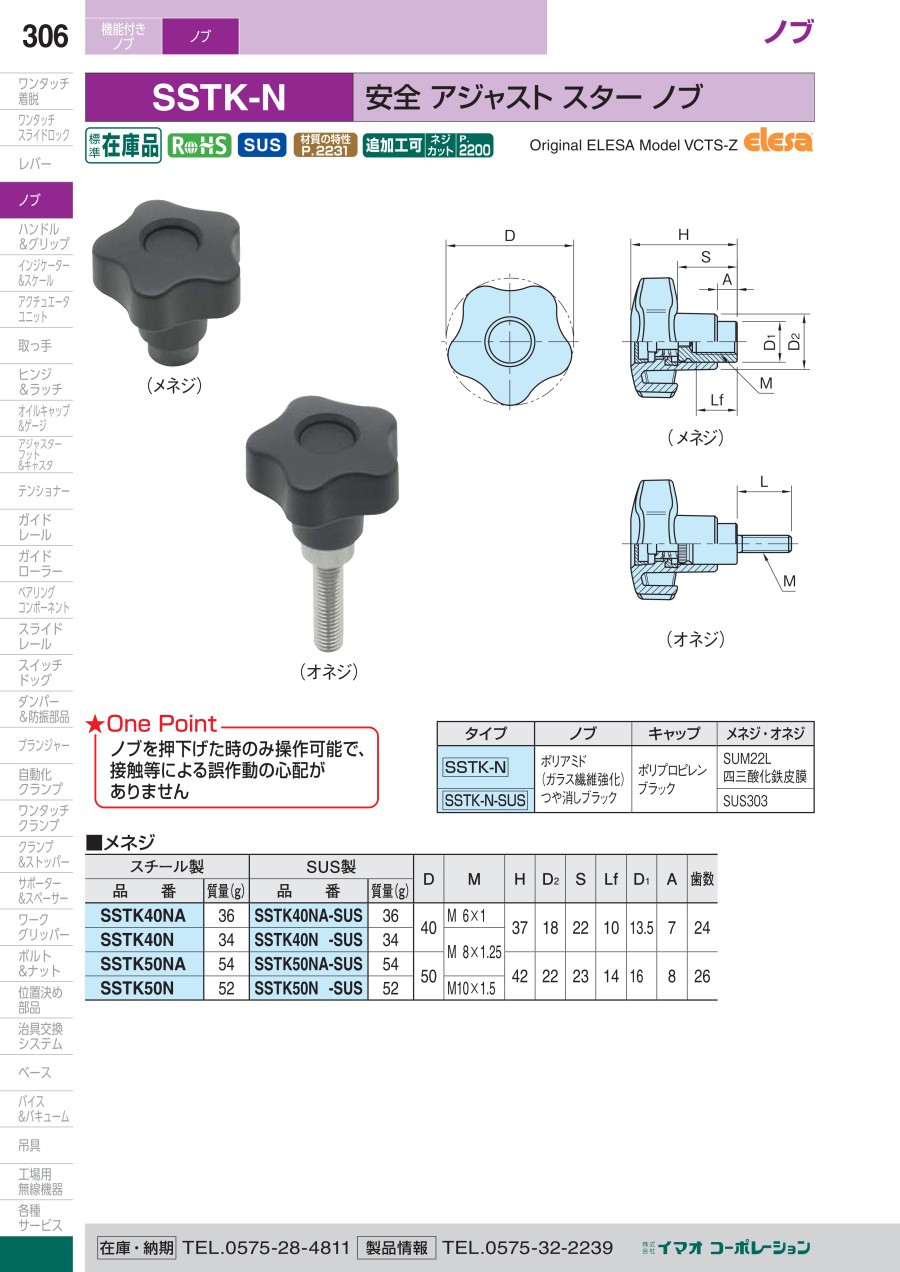

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
