エルゴ ナールド ノブ（EKK）
- 本体 種類
- 円形
- 円形 種類
- マッシュルームタイプ
- 本体 材質
- ポリアミド
- 付加機能
- なし
- 本体 表面処理
- なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が64型番あります。
商品情報
外形図
製品仕様
材質
| ノブ | メネジ | オネジ |
|---|---|---|
| ポリアミド つや消しブラック つや消しオレンジ、つや消しグレー つや消しイエロー、つや消しライトブルー つや消しレッド | 黄銅 (カドミウム低減材) | SUM22L 亜鉛メッキ |
カラー
オレンジ
グレー
イエロー
ライトブルー
ブラック
レッド
規格表
| サイズ | D | H | D1 | S | |
|---|---|---|---|---|---|
| EKK | 16 | 16 | 13 | 8.5 | 8.5 |
| 18 | 18 | 15.5 | 10.5 | 10.5 | |
| 21 | 21 | 18 | 12.5 | ||
| 21A | |||||
| 25 | 25 | 22.5 | 14.5 | 14 | |
| 25A | |||||
| 31 | 31 | 27 | 18.5 | 17 | |
| 31A | |||||
メネジ
| 型番 | 型番 | M | Lf | 質量 (g) | ||||
|---|---|---|---|---|---|---|---|---|
| ブラック | オレンジ | グレー | イエロー | ライトブルー | レッド | |||
| EKK16 | EKK16-OG | EKK16-GR | EKK16-YE | EKK16-LB | EKK16-RE | M3×0.5 | 6 | 7 |
| EKK18 | EKK18-OG | EKK18-GR | EKK18-YE | EKK18-LB | EKK18-RE | M4×0.7 | 6 | |
| EKK21 | EKK21-OG | EKK21-GR | EKK21-YE | EKK21-LB | EKK21-RE | 10 | 8 | |
| EKK21A | EKK21A-OG | EKK21A-GR | EKK21A-YE | EKK21A-LB | EKK21A-RE | M5×0.8 | 7 | |
| EKK25 | EKK25-OG | EKK25-GR | EKK25-YE | EKK25-LB | EKK25-RE | M6×1 | 12 | 11 |
| EKK25A | EKK25A-OG | EKK25A-GR | EKK25A-YE | EKK25A-LB | EKK25A-RE | M8×1.25 | 10 | |
| EKK31 | EKK31-OG | EKK31-GR | EKK31-YE | EKK31-LB | EKK31-RE | 15 | 20 | |
| EKK31A | EKK31A-OG | EKK31A-GR | EKK31A-YE | EKK31A-LB | EKK31A-RE | M10×1.5 | 17 | 19 |
オネジ
| 型番 | M | L | 質量 (g) |
|---|---|---|---|
| ブラック | |||
| EKK21×10 | M5×0.8 | 10 | 7 |
| EKK21×16 | 16 | 8 | |
| EKK21×20 | 20 | 9 | |
| EKK21A×16 | M6×1 | 16 | 10 |
| EKK21A×20 | 20 | 11 | |
| EKK21A×30 | 30 | 13 | |
| EKK25×16 | 16 | ||
| EKK25×20 | 20 | 14 | |
| EKK25×25 | 25 | 15 | |
| EKK25×30 | 30 | 16 | |
| EKK31×20 | M8×1.25 | 20 | 26 |
| EKK31×25 | 25 | 28 | |
| EKK31×30 | 30 | 30 | |
| EKK31×40 | 40 | 32 | |
| EKK31A×30 | M10×1.5 | 30 | 34 |
| EKK31A×40 | 40 | 40 |
注意・禁止事項
高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 3日目 |
417円 ( 459円 ) | 3日目 |
378円 ( 416円 ) | 3日目 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 3日目 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 3日目 |
378円 ( 416円 ) | 3日目 |
378円 ( 416円 ) | 3日目 |
378円 ( 416円 ) | 3日目 |
448円 ( 493円 ) | 3日目 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
339円 ( 373円 ) | 3日目 |
339円 ( 373円 ) | 3日目 |
339円 ( 373円 ) | 3日目 |
372円 ( 409円 ) | 3日目 |
339円 ( 373円 ) | 3日目 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
339円 ( 373円 ) | 3日目 |
339円 ( 373円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 3日目 |
339円 ( 373円 ) | 3日目 |
339円 ( 373円 ) | 3日目 |
308円 ( 339円 ) | 3日目 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 3日目 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
281円 ( 309円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 3日目 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 3日目 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
332円 ( 365円 ) | 4日目 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
446円 ( 491円 ) | 3日目 |
446円 ( 491円 ) | 3日目 |
446円 ( 491円 ) | 3日目 |
446円 ( 491円 ) | 3日目 |
391円 ( 430円 ) | 4日目 |
290円 ( 319円 ) | 3日目 |
372円 ( 409円 ) | 3日目 |
298円 ( 328円 ) | 3日目 |
298円 ( 328円 ) | 3日目 |
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
484円 ( 532円 ) | 3日目 |
484円 ( 532円 ) | 3日目 |
484円 ( 532円 ) | 3日目 |
484円 ( 532円 ) | 在庫品1日目当日出荷可能 |
484円 ( 532円 ) | 3日目 |
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
611円 ( 672円 ) | 3日目 |
611円 ( 672円 ) | 3日目 |
611円 ( 672円 ) | 3日目 |
611円 ( 672円 ) | 3日目 |
611円 ( 672円 ) | 3日目 |
399円 ( 439円 ) | 3日目 |
381円 ( 419円 ) | 3日目 |
詳細情報
基本情報
手にフィットするシンプルデザインの樹脂製ノブ。
【特長】
・デザイン性に優れたノブ。
・メネジは、本体カラー6色（ブラック、オレンジ、グレー、イエロー、ブルー、レッド）を用意。
・使用温度：-30～+130℃
【用途】
・各種装置のネジ締付け箇所に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

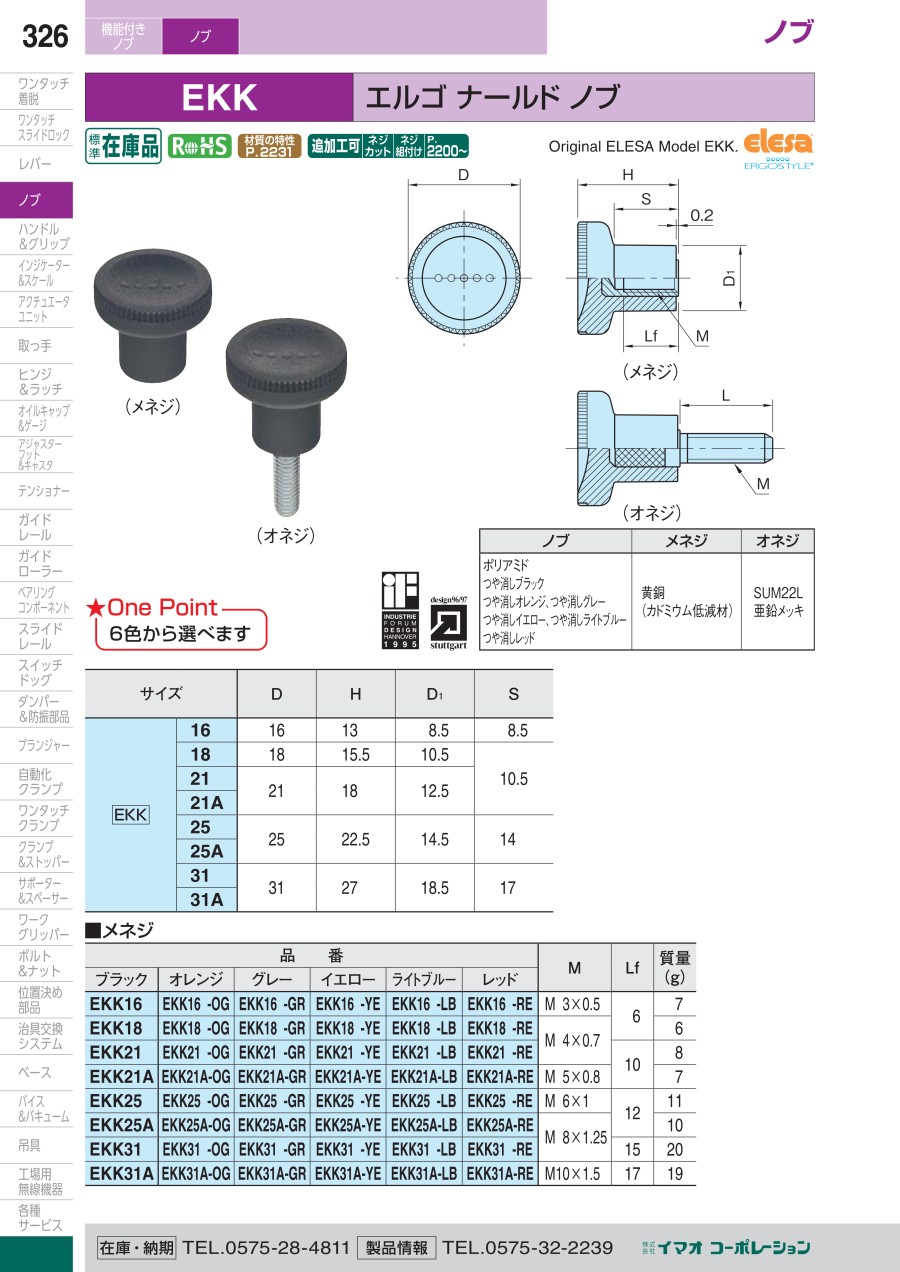

カタログ
商品担当おすすめ
エルゴ ナールド ノブ（EKK）のレビュー
取手に使用
5
5.02018/09/12
お客さまの方で選定しご指定いただいたので購入しました。期待通りの仕様で特に問題なく使用しています。弊社では特に問題ではな...もっと読む
0人が参考にしています。
自社製作の筐体開口部に使用
3
3.02018/08/31
自社製作の筐体開口部に使用しています。性能（フィット感）、摩耗耐性、シンプルなデザインなどが好まれての採用であり、また長...もっと読む
0人が参考にしています。
自社製品の部品として使用
5
5.02018/08/13
自社製品の部品として使用しています。必要な仕様を満たしたもので、サイズや形状、金額等を考慮しバランスの良かったこちらの商...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qオネジの色付き仕様はありますか？
A
ありません。オネジ仕様は黒色のみとなります。
