イマオコーポレーション

エルゴシングルウイングナット（ESWN）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 374円～601円

税込単価: 411円～661円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

トルクが掛け易いくぼみ付き。【特長】・人間工学に基づいて設計されたウイングの窪...

本体種類
蝶型・バー形
取付部の種類
めねじ
ノブ部外径【範囲選択】 (mm)
50.1～70
本体材質
ポリアミド
付加機能
なし
本体色
つや消しブラック
センターキャップ色
つや消しブラック
めねじ・丸穴加工
止まり穴
本体表面処理
なし
取付部材質
黄銅
取付部表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ノブ	キャップ	メネジ	使用温度
ポリアミド（ガラス繊維強化）つや消しブラック	ポリアミドつや消しブラック	黄銅（カドミウム低減材）	max.130℃ min.-30℃

規格表

注意・禁止事項

注意事項

高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

RoHS?

最小発注数量

M6	18	55	28	10	1個
M8	18	55	28	10	1個
M8	20	70	36	10	1個
M10	20	70	36	10	1個

通常単価(税別) (税込単価)	通常出荷日

374円 ( 411円 )	3日目
426円 ( 469円 )	在庫品1日目当日出荷可能
601円 ( 661円 )	在庫品1日目当日出荷可能
601円 ( 661円 )	3日目

詳細情報

基本情報

基本情報

トルクが掛け易いくぼみ付き。
【特長】
・人間工学に基づいて設計されたウイングの窪みが指にフィットし、強い力で締付けても痛くありません。
・キャップの取外しは、裏からボルトをネジ込んで押し出すと簡単に取外せます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

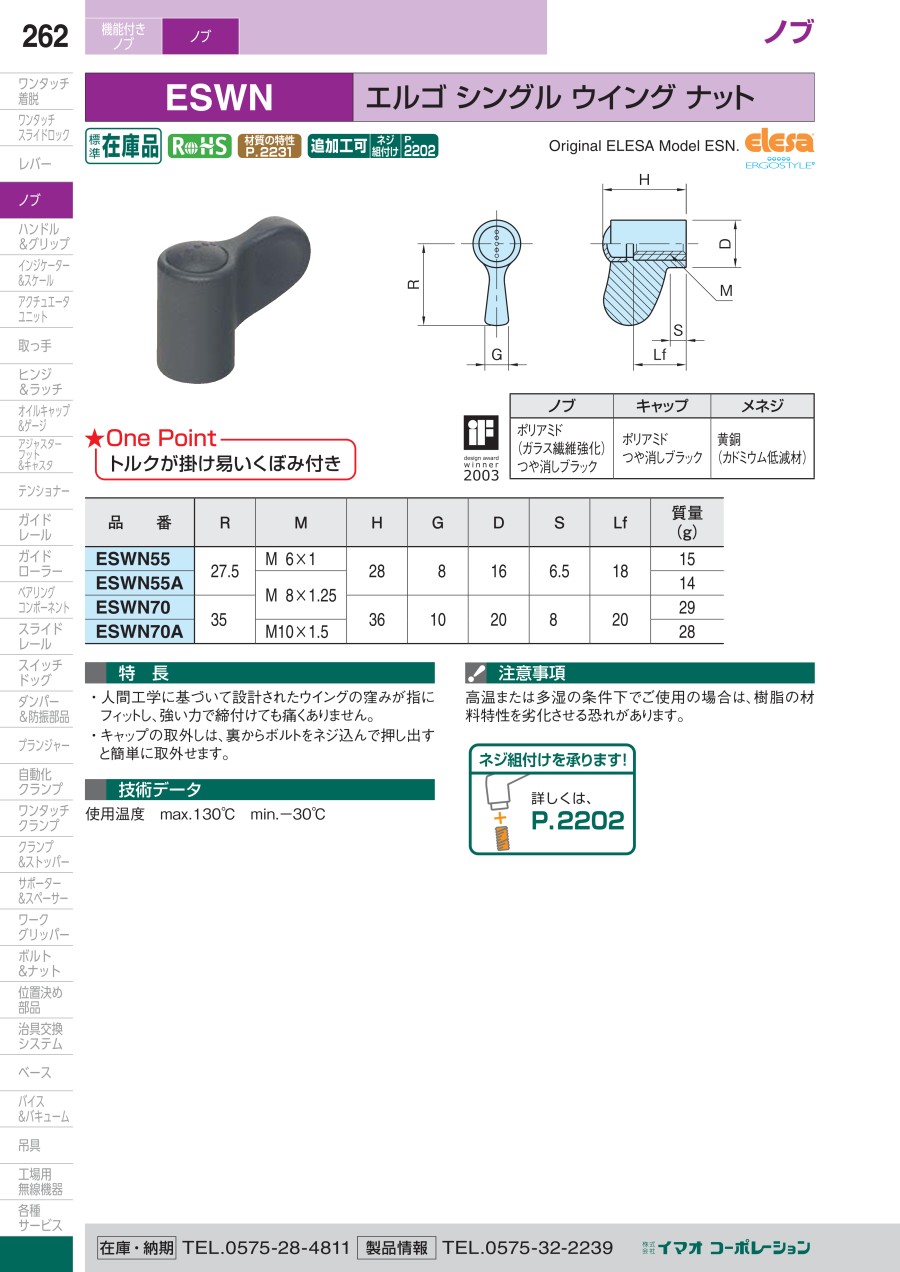

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
