エルゴ ウイング ナット（EWN・ENWN）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 378円～2,424円
- 税込単価
- 416円～2,666円
【特長】・人間工学に基づいて設計されたウイングの形状が指にフィットし、強い力で...
詳細情報を確認する- 本体 種類
- 蝶型・バー形
- 本体 材質
- ポリアミド（ガラス繊維強化）
- 付加機能
- なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が352型番あります。
商品情報
外形図
寸法図1
寸法図2
製品仕様
材質
| タイプ | ノブ | キャップ | メネジ | オネジ |
|---|---|---|---|---|
| EWN | ポリアミド (ガラス繊維強化) つや消しブラック | ポリアミド つや消しブラック つや消しオレンジ、つや消しグレー つや消しイエロー、つや消しライトブルー つや消しレッド | 黄銅 (カドミウム低減材) | S10C 亜鉛メッキ |
| ENWN | ||||

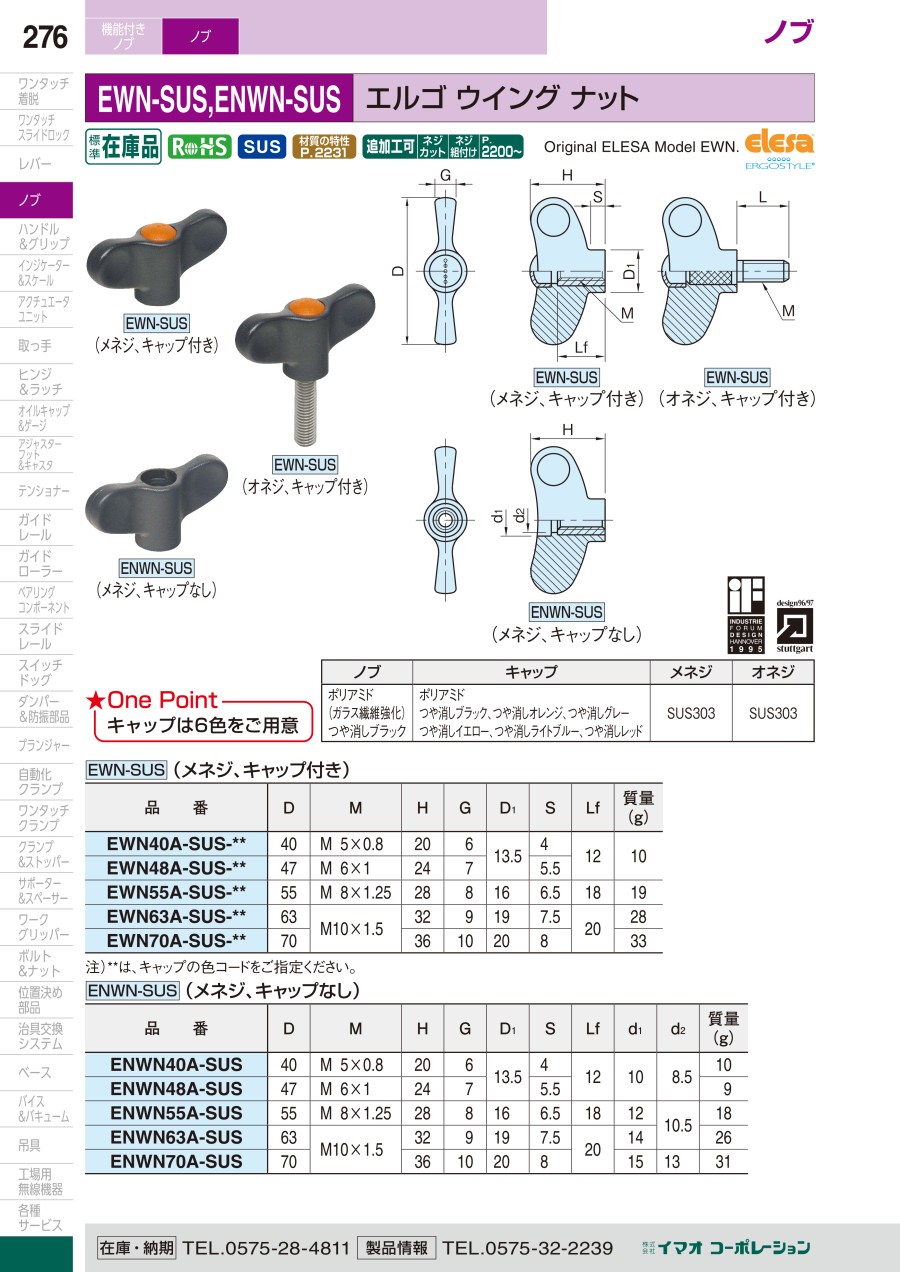

| EWN-SUS | SUS303 | SUS303 | ||
| ENWN-SUS |

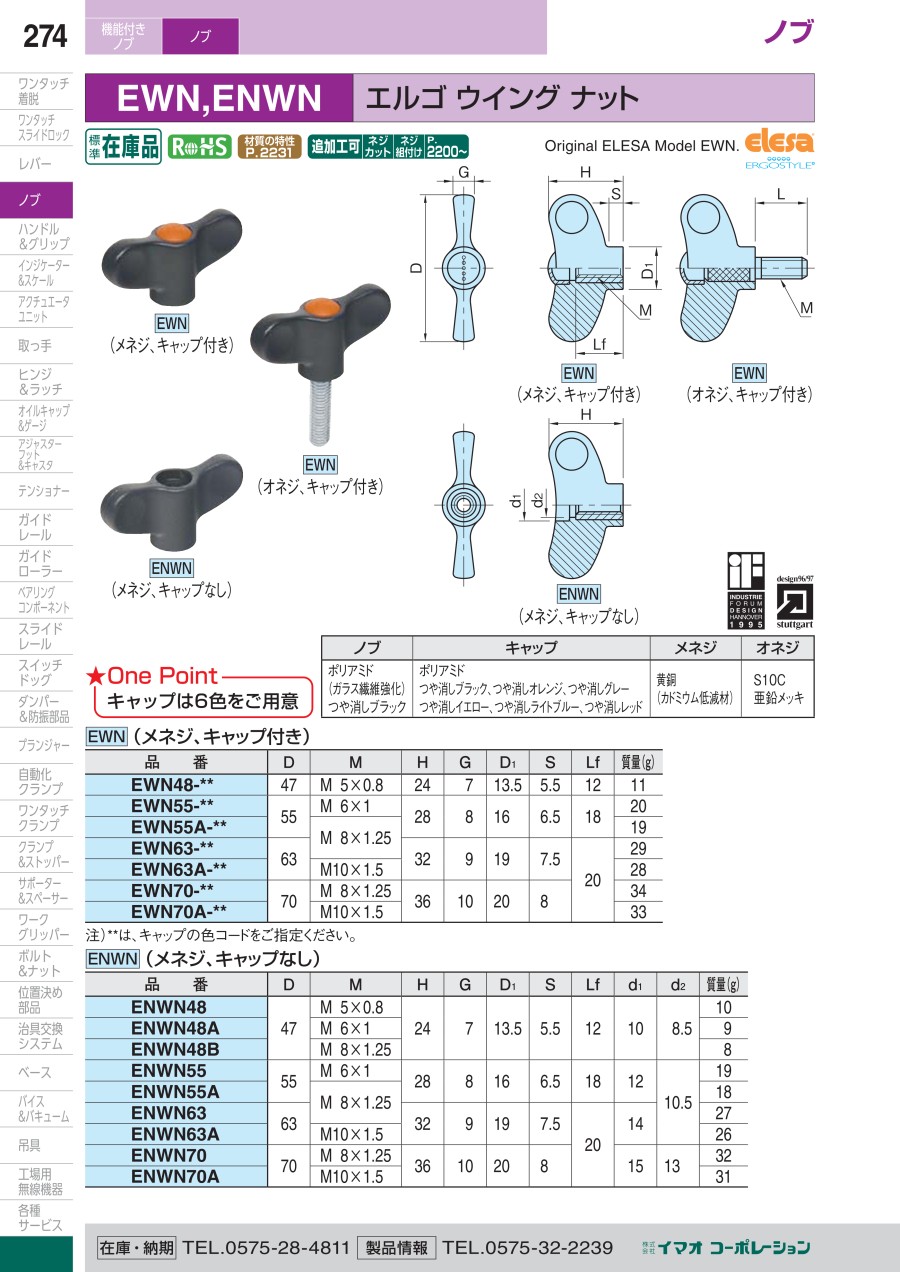

規格表
EWN EWN-SUS（メネジ、キャップ付き）
| 黄銅製 | SUS製 | D | M | H | G | D1 | S | Lf | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | ||||||||
| EWN48-** | - | 47 | M 5×0.8 | 24 | 7 | 13.5 | 5.5 | 12 | 11 |
| - | EWN48A-SUS-** | M 6×1 | 10 | ||||||
| EWN55-** | - | 55 | 28 | 8 | 16 | 6.5 | 18 | 20 | |
| EWN55A-** | EWN55A-SUS-** | M 8×1.25 | 19 | ||||||
| EWN70-** | - | 70 | 36 | 10 | 20 | 8 | 20 | 34 | |
| EWN70A-** | EWN70A-SUS-** | M 10×1.5 | 33 |
（注）**は、キャップの色コードをご指定ください。
ENWN ENWN-SUS（メネジ、キャップなし）
| 黄銅製 | SUS製 | D | M | H | G | D1 | S | Lf | d1 | d2 | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | ||||||||||
| ENWN48 | - | 47 | M 5×0.8 | 24 | 7 | 13.5 | 5.5 | 12 | 10 | 8.5 | 10 |
| - | ENWN48A-SUS | M 6×1 | 9 | ||||||||
| ENWN55 | - | 55 | 28 | 8 | 16 | 6.5 | 18 | 12 | 10.5 | 19 | |
| ENWN55A | ENWN55A-SUS | M 8×1.25 | 18 | ||||||||
| ENWN70 | - | 70 | 36 | 10 | 20 | 8 | 20 | 15 | 13 | 32 | |
| ENWN70A | ENWN70A-SUS | M 10×1.5 | 31 |
EWN EWN-SUS（オネジ、キャップ付き）
| スチール製 | SUS製 | D | M | H | G | D1 | S | L | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | ||||||||
| EWN48×16-** | - | 47 | M 5×0.8 | 24 | 7 | 13.5 | 5.5 | 16 | 11 |
| EWN48×20-** | - | 20 | 12 | ||||||
| EWN48A×20-** | - | M 6×1 | 20 | 13 | |||||
| EWN48A×30-** | - | 30 | 15 | ||||||
| EWN48A×40-** | - | 40 | 17 | ||||||
| EWN55×20-** | EWN55×20SUS-** | 55 | M 8×1.25 | 28 | 8 | 16 | 6.5 | 20 | 23 |
| EWN55×30-** | EWN55×30SUS-** | 30 | 26 | ||||||
| EWN55×40-** | - | 40 | 29 | ||||||
| EWN55A×20-** | - | M 10×1.5 | 20 | 28 | |||||
| EWN55A×30-** | - | 30 | 34 | ||||||
| EWN55A×40-** | - | 40 | 40 | ||||||
| EWN70×20-** | - | 70 | M 8×1.25 | 36 | 10 | 20 | 8 | 20 | 35 |
| EWN70×30-** | - | 30 | 38 | ||||||
| EWN70A×20-** | EWN70A×20SUS-** | M 10×1.5 | 20 | 41 | |||||
| EWN70A×30-** | EWN70A×30SUS-** | 30 | 47 | ||||||
| EWN70A×40-** | - | 40 | 53 |
（注）**は、キャップの色コードをご指定ください。
選定サポート情報
注文品番
（キャップの色コードをご指定ください）
| 色コード | キャップのカラー |
|---|---|
| OG | オレンジ |
| GR | ダレー |
| YE | イエロー |
| LB | ライトブルー |
| BR | ブラック |
| RE | レッド |
注意・禁止事項
注意・禁止事項
- 高温または多湿の条件下でご使用の場合は、樹脂の 材料特性を劣化させる恐れがあります。
- キャップの色がご指定できますので、色コードをご指定く ださい。
- キャップは輸送中の傷や汚れから保護する為、別々に 梱包しますので、お客様にて組付けてご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
543円 ( 597円 ) | 4日目 |
378円 ( 416円 ) | 3日目 |
378円 ( 416円 ) | 3日目 |
630円 ( 693円 ) | 3日目 |
378円 ( 416円 ) | 3日目 |
417円 ( 459円 ) | 3日目 |
426円 ( 469円 ) | 3日目 |
868円 ( 955円 ) | 3日目 |
504円 ( 554円 ) | 3日目 |
504円 ( 554円 ) | 3日目 |
1,086円 ( 1,195円 ) | 3日目 |
591円 ( 650円 ) | 3日目 |
601円 ( 661円 ) | 3日目 |
1,328円 ( 1,461円 ) | 在庫品1日目当日出荷可能 |
572円 ( 629円 ) | 4日目 |
572円 ( 629円 ) | 4日目 |
572円 ( 629円 ) | 4日目 |
572円 ( 629円 ) | 4日目 |
572円 ( 629円 ) | 4日目 |
1,096円 ( 1,206円 ) | 4日目 |
1,096円 ( 1,206円 ) | 4日目 |
572円 ( 629円 ) | 4日目 |
452円 ( 497円 ) | 4日目 |
452円 ( 497円 ) | 4日目 |
452円 ( 497円 ) | 4日目 |
497円 ( 547円 ) | 4日目 |
452円 ( 497円 ) | 4日目 |
452円 ( 497円 ) | 4日目 |
460円 ( 506円 ) | 4日目 |
598円 ( 658円 ) | 4日目 |
460円 ( 506円 ) | 4日目 |
460円 ( 506円 ) | 4日目 |
460円 ( 506円 ) | 4日目 |
460円 ( 506円 ) | 4日目 |
407円 ( 448円 ) | 3日目 |
407円 ( 448円 ) | 3日目 |
407円 ( 448円 ) | 3日目 |
1,581円 ( 1,739円 ) | 4日目 |
407円 ( 448円 ) | 3日目 |
407円 ( 448円 ) | 3日目 |
407円 ( 448円 ) | 3日目 |
1,581円 ( 1,739円 ) | 4日目 |
640円 ( 704円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
578円 ( 636円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
488円 ( 537円 ) | 3日目 |
391円 ( 430円 ) | 3日目 |
391円 ( 430円 ) | 3日目 |
1,445円 ( 1,590円 ) | 4日目 |
391円 ( 430円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 3日目 |
391円 ( 430円 ) | 3日目 |
558円 ( 614円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 3日目 |
391円 ( 430円 ) | 3日目 |
592円 ( 651円 ) | 3日目 |
391円 ( 430円 ) | 3日目 |
詳細情報
基本情報
【特長】
・人間工学に基づいて設計されたウイングの形状が指にフィットし、強い力で締付けても痛くありません
・キャップの取外しは、裏からボルトをネジ込んで押し出すと簡単に取外せます
・キャップ有りとキャップ無しが選べます
・キャップは7色（オレンジ、グレー、イエロー、ライトブルー、ブラック、レッド、ホワイト）を用意します
・使用温度は-30～+130℃です
【用途】
・各種装置のネジ締付け箇所に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
エルゴ ウイング ナット（EWN・ENWN）のレビュー
自社にて製作の機材を固定するアームのハンドル部分に使用
5
5.02018/08/13
自社にて製作している機材を固定するアームのハンドル部分に使用しています。材質と握り具合（力の入り具合）の良さが気に入って...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qキャップのみ購入は可能ですか？
A
可能です。詳細については別途VONAサポートセンター(0120-343-256)までお問い合わせください。
