イマオコーポレーション

オーバルグリップ（OG）

Name: オーバル グリップ（OG）
Brand: イマオコーポレーション
SKU: 221000245714
Rating: 5 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): 213円～1,212円

税込単価: 234円～1,333円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ピラーグリップ（PG）

4.8

通常価格(税別)： 254円 (税込価格：279円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

オーバルグリップ（OVG）

通常価格(税別)： 368円 (税込価格：405円)

通常出荷日：在庫品1日目

セルフロックタイプは強く差込むだけで取付けできますので標準品の磨き棒（公差h9...

詳細情報を確認する

種類
固定形
形状
たまご形
グリップ表面
なし
取付部材質
ポリアミド
取付部表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

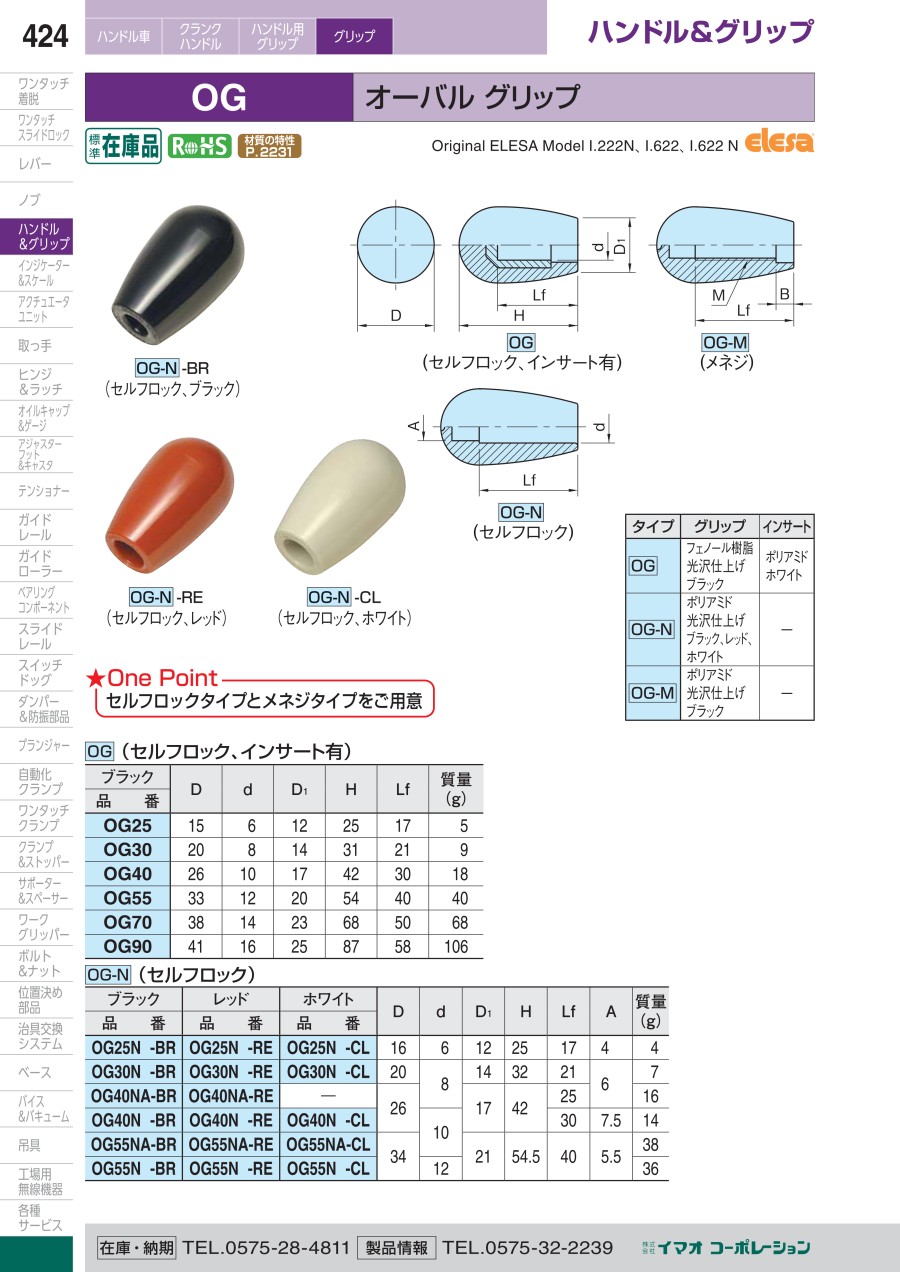

外形図

製品仕様

タイプ	グリップ	インサート	使用温度
OG	フェノール樹脂光沢仕上げブラック	ポリアミドホワイト	max.110℃ min.-20℃
OG-N	ポリアミド光沢仕上げブラック、レッド、ホワイト	-	max.50℃ min.-20℃
OG-M	ポリアミド光沢仕上げブラック	-	max.90℃ min.-20℃

規格表

OG（セルフロック、インサート有）

OG-N（セルフロック）

OG-M（メネジ）

性質性能情報・試験情報

グリップの取外し荷重

シャフト径 d h9	引抜強さ（N）
6	500
8	600
10	750
12	1,200
14	1,400
16	1,600

注）引抜強さは一定条件でのテスト結果です。安全率を考慮してください。

注意・禁止事項

注意事項

ポリアミド製は高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付方法

ネジの呼び

グリップ材質

グリップ詳細材質

グリップ太さ【範囲選択】

(mm)

グリップ太さ D

(mm)

グリップ長さ【範囲選択】

(mm)

グリップ長さ

(mm)

シャフト挿入穴径 d

(mm)

色

トラスココード

RoHS?

最小発注数量

圧入	-	樹脂	フェノール樹脂	～19.9	15	～30	25	6	ブラック	-	10	1個
めねじ	M6	[ポリアミド] ポリアミド	-	～19.9	16	～30	25	-	ブラック	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	～19.9	16	～30	25	6	BR(ブラック)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	～19.9	16	～30	25	6	CL(ホワイト)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	～19.9	16	～30	25	6	RE(レッド)	-	10	1個
圧入	-	樹脂	フェノール樹脂	20～24.9	20	30.1～50	31	8	ブラック	105-7111	10	1個
めねじ	M8	[ポリアミド] ポリアミド	-	20～24.9	20	30.1～50	32	-	ブラック	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	20～24.9	20	30.1～50	32	8	BR(ブラック)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	20～24.9	20	30.1～50	32	8	CL(ホワイト)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	20～24.9	20	30.1～50	32	8	RE(レッド)	-	10	1個
圧入	-	樹脂	フェノール樹脂	25～29.9	26	30.1～50	42	10	ブラック	105-7120	10	1個
めねじ	M10	[ポリアミド] ポリアミド	-	25～29.9	26	30.1～50	42	-	ブラック	-	10	1個
めねじ	M8	[ポリアミド] ポリアミド	-	25～29.9	26	30.1～50	42	-	ブラック	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	25～29.9	26	30.1～50	42	10	BR(ブラック)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	25～29.9	26	30.1～50	42	10	CL(ホワイト)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	25～29.9	26	30.1～50	42	10	RE(レッド)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	25～29.9	26	30.1～50	42	8	BR(ブラック)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	25～29.9	26	30.1～50	42	8	RE(レッド)	-	10	1個
圧入	-	樹脂	フェノール樹脂	30～	33	50.1～70	54	12	ブラック	105-7138	10	1個
めねじ	M12	[ポリアミド] ポリアミド	-	30～	34	50.1～70	54.5	-	ブラック	-	10	1個
めねじ	M10	[ポリアミド] ポリアミド	-	30～	34	50.1～70	54.5	-	ブラック	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	30～	34	50.1～70	54.5	12	BR(ブラック)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	30～	34	50.1～70	54.5	12	CL(ホワイト)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	30～	34	50.1～70	54.5	12	RE(レッド)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	30～	34	50.1～70	54.5	10	BR(ブラック)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	30～	34	50.1～70	54.5	10	CL(ホワイト)	-	10	1個
圧入	-	[ポリアミド] ポリアミド	-	30～	34	50.1～70	54.5	10	RE(レッド)	-	10	1個
圧入	-	樹脂	フェノール樹脂	30～	38	50.1～70	68	14	ブラック	105-7146	10	1個
圧入	-	樹脂	フェノール樹脂	30～	41	70.1～100	87	16	ブラック	-	10	1個
