イマオコーポレーション

ライン型ウィンドー（LG-N,LE）

カタログ |

通常単価(税別): 446円

税込単価: 491円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：4 日目

はめ込み式のオイル窓。【特長】・内部にレベル線をマーキングしたアルミ板に入って...

種類
丸形タイプ
丸形タイプ種類
はめ込み式(ツバ無し)
レベル視認用付加機能
ライン
その他付加機能
なし
取付穴径　d1 (φ)
17
本体材質
ポリカーボネート
シール部材質
ニトリルゴム（NBR）
最高使用温度 (℃)
100
色
透明

LE-17

閲覧中の商品と併せてご検討ください

LE-17の仕様・寸法情報

種類

[丸形タイプ] 丸形タイプ

丸形タイプ種類

はめ込み式(ツバ無し)

レベル視認用付加機能

ライン

その他付加機能

なし

取付穴径　d1(φ)

本体材質

[樹脂] ポリカーボネート

シール部材質

ニトリルゴム（NBR）

最高使用温度(℃)

100

色

透明

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

ライン型ウィンドーの仕様

寸法図

タイプ	本体	窓	レベル盤	Ｏリング
［LG-N］	ポリアミドつや消しブラック	特殊透明ポリアミド（PA-T/AR）	アルミニウム（A1050P）	二トリルゴム（NBR）
［LE］	ポリカーボネート透明		アルミニウム（A1050P）	二トリルゴム（NBR）

品番	d₁ （H11）	T₁	T₂ （min.）	D	T	d	質量（g）
LG-15N	26（0～+0.130）	9	6	28	4.5	14.5	6
LG-20N	32（0～+0.160）	10.5	8	36	4.5	18	10
LG-25N	38（0～+0.160）	11	8	42	5	23	12
LG-40N	60（0～+0.190）	11	9	64	5.5	40	29

品番	d₁ （H11）	T₁	T₂ （min.）	D	T	d	質量（g）
LE-17	17（0～+0.110）	7	5	18	3	9	2
LE-20	20（0～+0.130）	8	6	21		12	3
LE-26	26（0～+0.130）		6	28		17	5
LE-30	30（0～+0.130）		7	32	4	20	7
LE-35	35（0～+0.160）	9	8	38		25	10
LE-40	40（0～+0.160）	10	9	43		28	13
LE-45	45（0～+0.160）	11	9	47	5	32	18

使用例・使用方法

オイルのレベルインジケーターとして使用。
取付けの際にはウィンドー上面を常に水平に保ちながら円を描くようにプラスチックハンマーで軽く叩く。この場合プラスチック面の損傷を防ぐ為に板を挟むなどの処置を行う。

注意事項

LEタイプはガソリン、アルコールの使用はできない。
LG-Nタイプについて、水タンクへのご使用は樹脂が吸水し膨張する為、避ける。
取付けについて、取付穴は面取りする。取付け時にOリングヘグリスを塗布すると、Oリングをキズ付けることなく、作業が楽に行なうことができる。

型番リスト

表示件数

型番

LE-17

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

446円

( 491円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

はめ込み式のオイル窓。
【特長】
・内部にレベル線をマーキングしたアルミ板に入っている為オイル量の確認がしやすい。
・はめ込み式。
・使用温度：-30～+100℃。
【用途】
・オイルのレベルインジケーターとして。

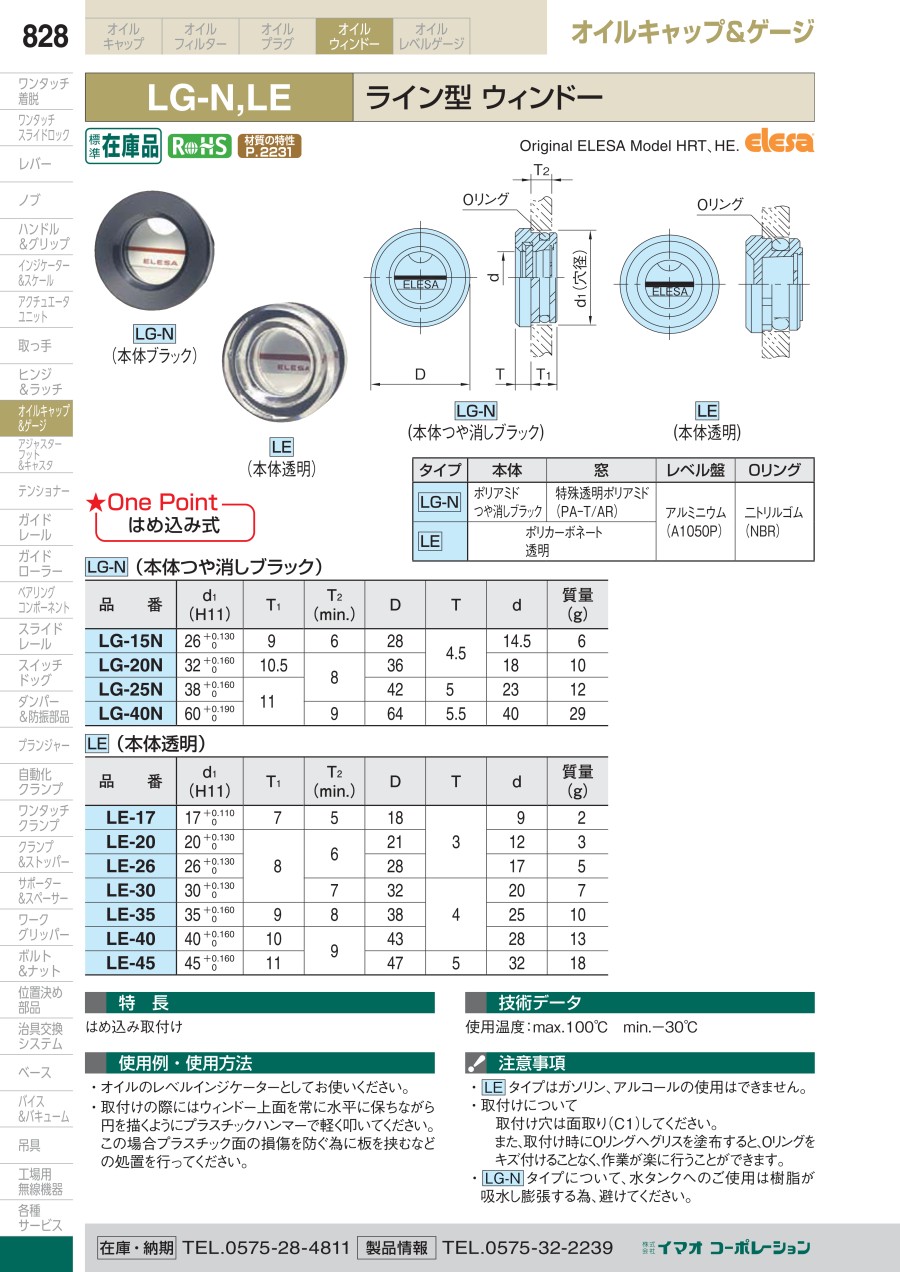

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

イマオコーポレーション
プリズム型ウィンドー（PRS・PRSH）
プリズム仕様の窓により､オイルの量を即座にはっきり確認することが出来ます｡

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ライン型ウィンドー（LG-N,LE）の型番LE-17のページです。型番LE-17に関する仕様情報を記載しております。
