小型X軸ラックピニオンステージ TAR
- 通常単価(税別)
- 32,956円～47,009円
- 税込単価
- 36,252円～51,710円
ラック＆ピニオン方式により素早い送りができます。【特長】・ステージ面をすべてストローク移動させても本体...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- o上方向からの固定-M2、下方向からの固定ーM3・M4。
- 材質・仕上げはステージ : 真鍮・黒色クロムメッキ、下面スペーサ : 真鍮・クロムメッキ。

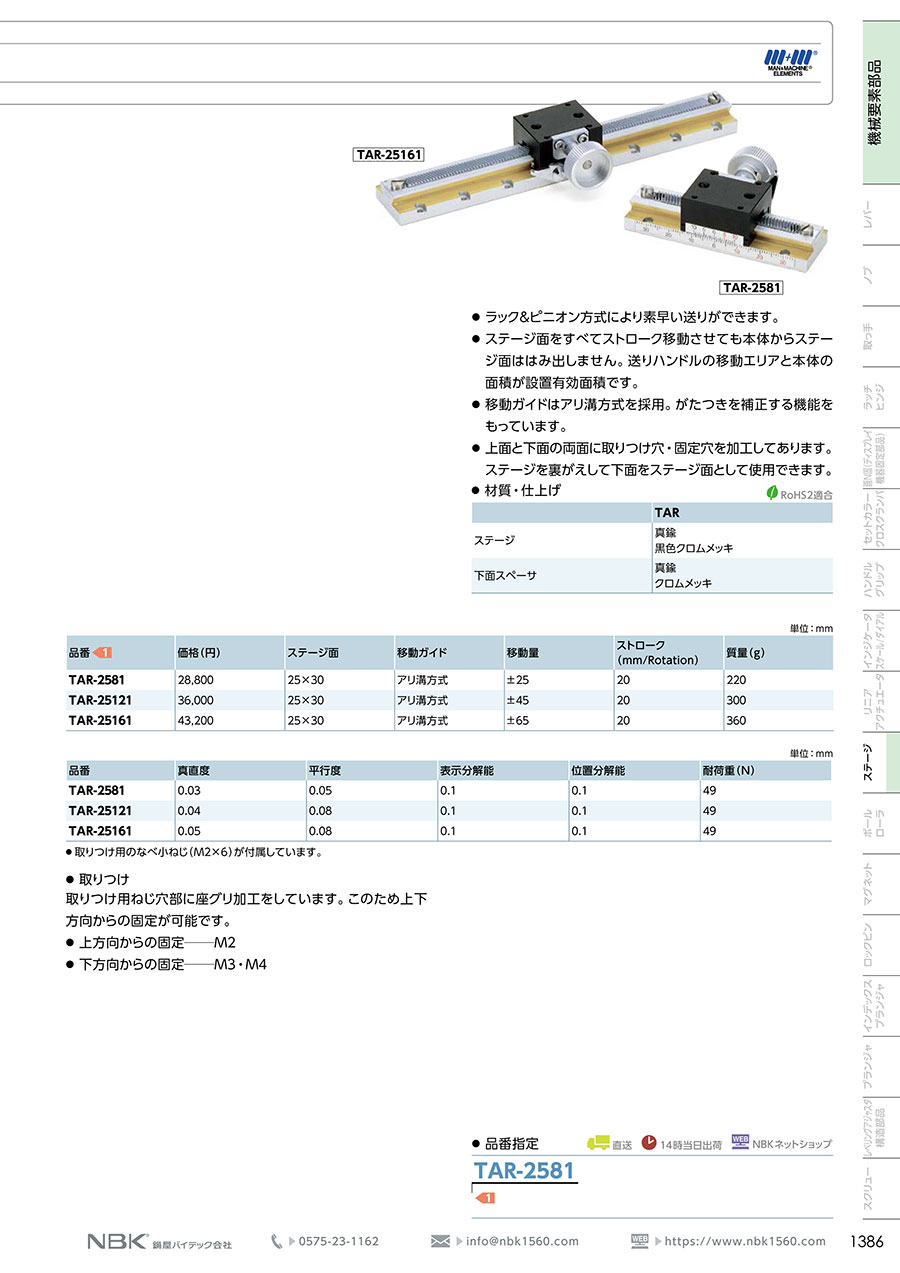

TAR-25161の外観
TAR-2581の外観
| 品番 | ステージ面 | 移動ガイド | 移動量 | ストローク (mm/Rotation) | 質量(g) |
|---|---|---|---|---|---|
| TAR-2581 | 25×30 | アリ溝方式 | ±25 | 20 | 220 |
| TAR-25121 | 25×30 | アリ溝方式 | ±45 | 20 | 300 |
| TAR-25161 | 25×30 | アリ溝方式 | ±65 | 20 | 360 |
| 品番 | 真直度 | 平行度 | 表示分解能 | 位置分解能 | 耐荷重(N) |
|---|---|---|---|---|---|
| TAR-2581 | 0.03 | 0.05 | 0.1 | 0.1 | 49 |
| TAR-25121 | 0.04 | 0.08 | 0.1 | 0.1 | 49 |
| TAR-25161 | 0.05 | 0.08 | 0.1 | 0.1 | 49 |
詳細情報
基本情報
ラック＆ピニオン方式により素早い送りができます。
【特長】
・ステージ面をすべてストローク移動させても本体からステージ面ははみ出しません。
・送りハンドルの移動エリアと本体の面積が設置有効面積です。
・移動ガイドはアリ溝方式を採用します。
・がたつきを補正する機能をもっています。
・上面と下面の両面に取りつけ穴・固定穴を加工してあります。
・ステージを裏がえして下面をステージ面として使用できます。
・取りつけ用ねじ穴部に座グリ加工をしています。このため上下両方向からの固定が可能です。
【用途】
・ワークの位置調整に。
