鍋屋バイテック

小型XY軸ラックピニオンステージ TAR

カタログ |

通常単価(税別): 61,524円

税込単価: 67,676円

XY軸ラックピニオンステージです。【特長】・X軸・Y軸の2軸の移動ができます。...

移動ガイド
アリ溝
X軸移動量（範囲） (mm)
～±10.0
Y軸移動量（範囲） (mm)
～±10.0
耐荷重（範囲） (N)
30.1～50.0
テーブル長さ（範囲） (mm)
41～60
テーブル幅（範囲） (mm)
～25
高さ（範囲） (mm)
40.1～50.0
テーブル材質
真鍮
テーブルサイズ(長さ) L (mm)
50
テーブルサイズ(幅) W (mm)
25
耐荷重 (N)
39.2
ストローク(X距離) (mm)
±10
ストローク(Y距離) (mm)
±10
テーブルサイズ(厚み) H (mm)
44
透過穴(テーブルセンタ穴)
あり
テーブル真直度 (μm)
20
テーブル平行度 (μm)
100
送りツマミ位置
全軸サイド
クランプ
クランプレバー
勝手違い
標準
テーブル表面処理
低温黒色クロムメッキ
送り方式（ラック＆ピニオン種類）
標準

TAR-2550XY

閲覧中の商品と併せてご検討ください

TAR-2550XYの仕様・寸法情報

移動ガイド

アリ溝

X軸移動量（範囲）(mm)

～±10.0

Y軸移動量（範囲）(mm)

～±10.0

耐荷重（範囲）(N)

30.1～50.0

テーブル長さ（範囲）(mm)

41～60

テーブル幅（範囲）(mm)

～25

高さ（範囲）(mm)

40.1～50.0

テーブル材質

[黄銅] 真鍮

テーブルサイズ(長さ) L(mm)

テーブルサイズ(幅) W(mm)

耐荷重(N)

39.2

ストローク(X距離)(mm)

±10

ストローク(Y距離)(mm)

±10

テーブルサイズ(厚み) H(mm)

透過穴(テーブルセンタ穴)

あり

テーブル真直度(μm)

テーブル平行度(μm)

100

送りツマミ位置

全軸サイド

クランプ

クランプレバー

勝手違い

標準

テーブル表面処理

低温黒色クロムメッキ

送り方式（ラック＆ピニオン種類）

標準

RoHS?

商品情報
型番リスト
詳細情報

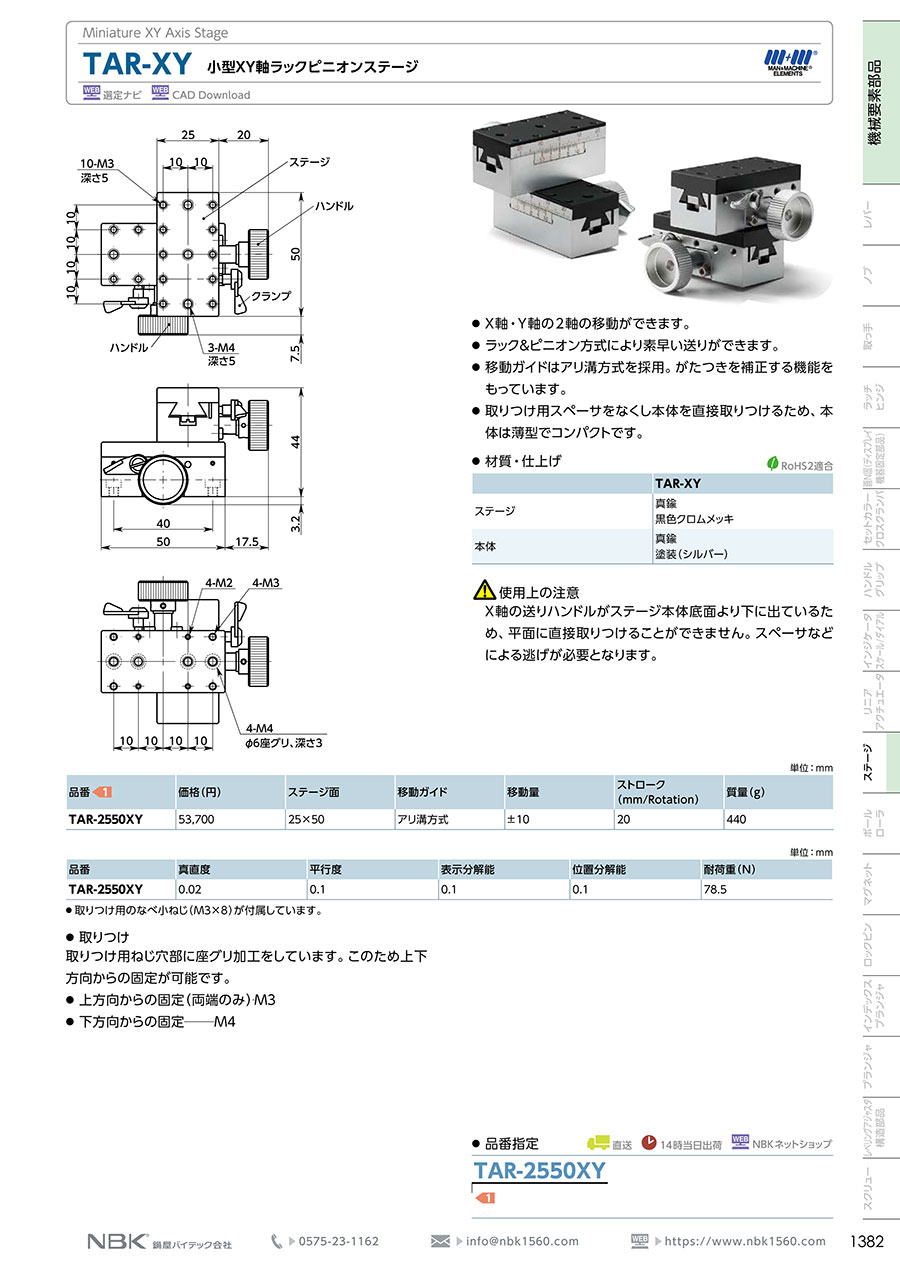

カタログ

商品情報

小型XY軸ラックピニオンステージ TAR-2550XYの仕様について

TAR-2550XYの外観

TAR-2550XYの形状図1

TAR-2550XYの形状図2

TAR-2550XYの形状図3

寸法

（単位：mm）

品番	ステージ面	移動ガイド	移動量	ストローク（mm/Rotation）	質量（g）	真直度	平行度	表示分解能	位置分解能	耐荷重（N）
品番	ステージ面	移動ガイド	移動量	ストローク（mm/Rotation）	質量（g）	真直度	平行度	表示分解能	位置分解能	耐荷重（N）	TAR-2550XY	25×50	アリ溝方式	±10	20	440	0.02	0.1	0.1	0.1	78.5

材質・仕上げ

-	TAR-XY
ステージ	真鍮黒色クロムメッキ
本体	真鍮塗装（シルバー）

使用上の注意

※ X軸の送りハンドルがステージ本体底面より下に出ているため、平面に直接取りつけることができません。スペーサなどによる逃げが必要となります。

取りつけ

※ 取りつけ用ねじ穴部に座グリ加工をしています。このため上下方向からの固定が可能です。

上方向からの固定（両端のみ）：M3
下方向からの固定：M4

型番リスト

表示件数

型番

TAR-2550XY

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

61,524円

( 67,676円 )

4日目

詳細情報

基本情報

基本情報

XY軸ラックピニオンステージです。
【特長】
・X軸・Y軸の2軸の移動ができます。
・ラック＆ピニオン方式により素早い送りができます。
・移動ガイドはアリ溝方式を採用します。
・がたつきを補正する機能をもっています。
・取りつけ用スペーサをなくし本体を直接取りつけるため、本体は薄型でコンパクトです。
【用途】
・半導体製造装置、電子顕微鏡。
