鍋屋バイテック

X軸アルミクロスローラステージ TAM

カタログ |

通常単価(税別): 61,129円～98,138円

税込単価: 67,242円～107,952円

通常出荷日：4日目

X軸アルミクロスローラステージ。【特長】・4種類のステージサイズ。・アルミニウム製。軽量。・移動ガイド...

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

X軸アルミクロスローラステージ TAM-Sの仕様について

TAM-100Sの外観

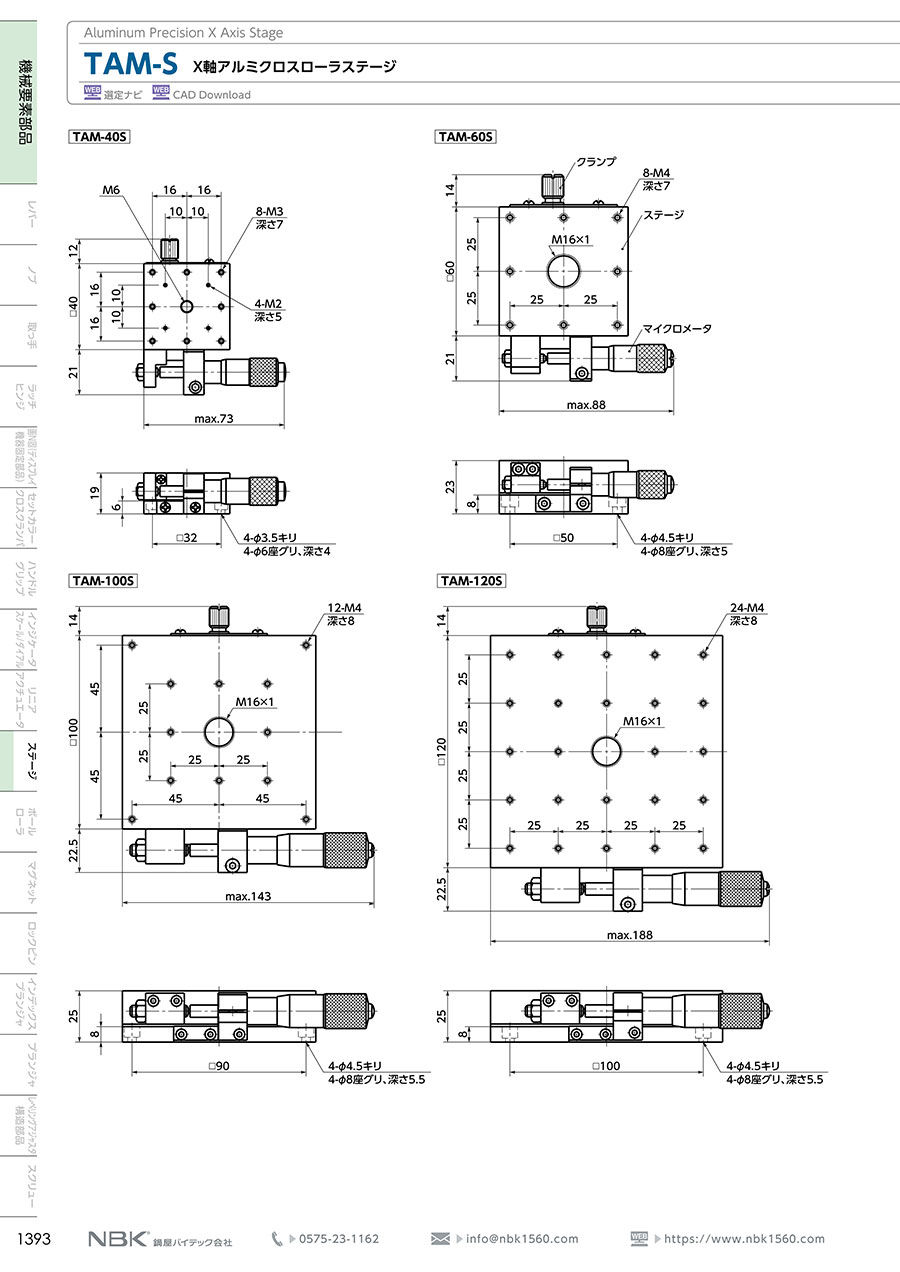

形状図

TAM-40S

TAM-60S

TAM-100S

TAM-120S

寸法

（単位：mm）

品番	ステージ面	移動ガイド	移動量	質量（g）	真直度	ピッチング	ヨーイング	平行度	移動平行度	表示分解能	位置分解能	耐荷重（N）
TAM-40S	40×40	V溝レールとクロスローラ方式	±6.5	200	0.002	40"	25"	0.03	0.01	0.01	0.003	49
TAM-60S	60×60	V溝レールとクロスローラ方式	±6.5	300	0.002	25"	15"	0.03	0.01	0.01	0.003	196
TAM-100S	100×100	V溝レールとクロスローラ方式	±12.5	900	0.002	25"	15"	0.05	0.015	0.01	0.003	490
TAM-120S	120×120	V溝レールとクロスローラ方式	±20	1300	0.002	40"	25"	0.05	0.015	0.01	0.003	588

※ 取りつけ用の十字穴付き小ねじ（M3×6…TAM-40S、M4×8…TAM-60S、TAM-100S、TAM-120S）が付属しています。

材質・仕上げ

-	TAM-S
ステージ	アルミニウム合金アルマイト処理（黒）
本体	アルミニウム合金アルマイト処理（黒）

取りつけ

1.マイクロメータを右にまわして、ステージを一番奥まで送ってください。
2.2ヵ所の取りつけ穴が表われます。付属のねじで仮止めしてください。
3.マイクロメータを左にまわして、ステージを一番手前まで戻してください。
4.2ヵ所の取りつけ穴が表われます。付属のねじで仮止めしてください。
5.位置を確認した後、固定してください。

付属部品

品番	付属品
TAM-40S	なべ小ねじ（M3×6）、ばね座金
TAM-60S	六角穴付きボルト（M4×8）
TAM-100S	六角穴付きボルト（M4×8）、ばね座金
TAM-120S	六角穴付きボルト（M4×8）、ばね座金

※ 各商品に次の取りつけ用部品が付属しています。

型番リスト

表示件数

型番

移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

テーブルサイズ(厚み) H

(mm)

テーブル真直度

(μm)

テーブル平行度

(μm)

RoHS?

最小発注数量

～±10.0	30.1～50.0	26～40	26～40	15.1～20.0	40	40	14.7	±6.5	19	3	30	10	1個
～±10.0	100.1～	41～60	41～60	20.1～25.0	60	60	58.8	±6.5	23	3	30	10	1個
±10.1～30.0	100.1～	91～120	91～120	20.1～25.0	100	100	147	±12.5	25	3	50	10	1個
±10.1～30.0	100.1～	91～120	91～120	20.1～25.0	120	120	176	±12.5	25	4	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

61,129円 ( 67,242円 )	4日目
65,070円 ( 71,577円 )	4日目
80,636円 ( 88,700円 )	4日目
98,138円 ( 107,952円 )	4日目

詳細情報

基本情報

基本情報

X軸アルミクロスローラステージ。
【特長】
・4種類のステージサイズ。
・アルミニウム製。軽量。
・移動ガイドはV溝レールとクロスローラ方式を採用。高精度。
・マイクロメータによる送り方式。送りの表示分解能は0.01mm。
・材質、仕上げはステージ。本体はアルミニウム合金、アルマイト処理（黒）。
【用途】
・半導体製造装置、電子顕微鏡。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

中央精機
ハイグレードXステージ（手動ステージ）
ステンレス製、独自のHG-VCR方式を採用した高精度、高剛性の手動Xステージ。
駿河精機
クロスローラガイドステージ（B11）
アルミとクロスローラガイドを使用した、軽量で高精度なステージ。
