鍋屋バイテック

XY軸アルミクロスローラステージ TAM

カタログ |

通常単価(税別): 122,417円～196,084円

税込単価: 134,659円～215,692円

通常出荷日：4日目

X軸アルミクロスローラステージ（X軸、Y軸）。【特長】・X軸、Y軸の2軸の移動が可能。・4種類のステー...

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

XY軸アルミクロスローラステージ TAM-SXYの仕様について

TAM-100SXYの外観

形状図

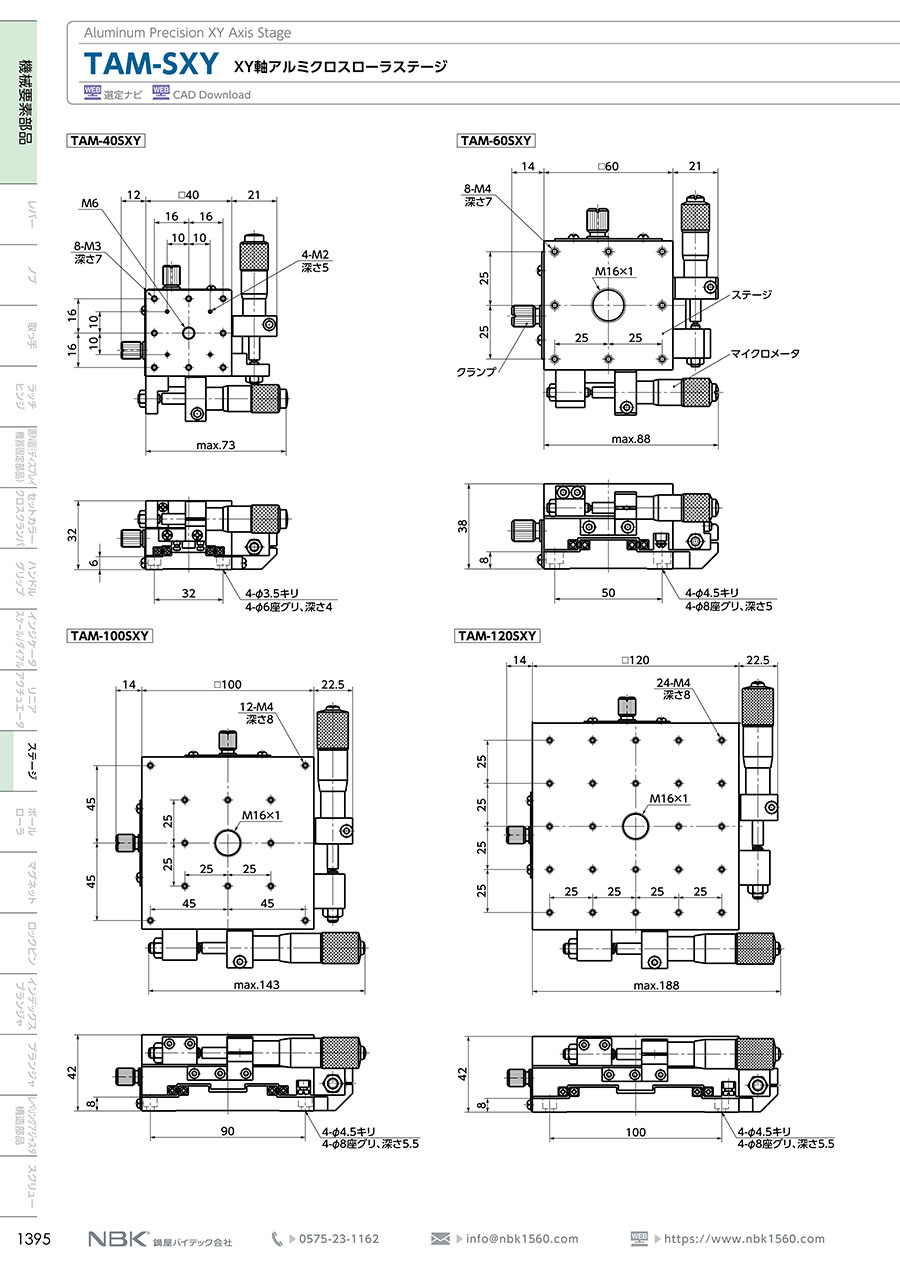

TAM-40SXY

TAM-60SXY

TAM-100SXY

TAM-120SXY

寸法

（単位：mm）

品番	ステージ面	移動ガイド	移動量	質量（g）	真直度	ピッチング	ヨーイング	平行度	移動平行度	表示分解能	位置分解能	耐荷重（N）
TAM-40SXY	40×40	V溝レールとクロスローラ方式	±6.5	300	0.002	40"	25"	0.05	0.02	0.01	0.003	49
TAM-60SXY	60×60	V溝レールとクロスローラ方式	±6.5	600	0.002	25"	15"	0.05	0.02	0.01	0.003	196
TAM-100SXY	100×100	V溝レールとクロスローラ方式	±12.5	1500	0.002	25"	15"	0.05	0.025	0.01	0.003	490
TAM-120SXY	120×120	V溝レールとクロスローラ方式	±20	2500	0.002	40"	25"	0.05	0.03	0.01	0.003	588

※ 取りつけ用の十字穴付き小ねじ（M3×6…TAM-40SXY M4×8…TAM-60SXY、TAM-100SXY、TAM-120SXY）が付属しています。

材質・仕上げ

-	TAM-SXY
ステージ	アルミニウム合金アルマイト処理（黒）
本体	アルミニウム合金アルマイト処理（黒）

取りつけ

1.マイクロメータを右にまわして、ステージを一番奥まで送ってください。
2.2ヵ所の取りつけ穴が表われます。付属のねじで仮止めしてください。
3.マイクロメータを左にまわして、ステージを一番手前まで戻してください。
4.2ヵ所の取りつけ穴が表われます。付属のねじで仮止めしてください。
5.位置を確認した後、固定してください。

付属部品

品番	付属品
TAM-40SXY	なべ小ねじ（M3×6）、ばね座金
TAM-60SXY	六角穴付きボルト（M4×8）
TAM-100SXY	六角穴付きボルト（M4×8）、ばね座金
TAM-120SXY	六角穴付きボルト（M4×8）、ばね座金

※ 各商品に次の取りつけ用部品が付属しています。

型番リスト

表示件数

型番

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

テーブルサイズ(厚み) H

(mm)

テーブル真直度

(μm)

RoHS?

最小発注数量

～±10.0	～±10.0	30.1～50.0	26～40	26～40	30.1～35.0	40	40	49	±6.5	±6.5	32	3	10	1個
～±10.0	～±10.0	100.1～	41～60	41～60	35.1～40.0	60	60	196	±6.5	±6.5	38	3	10	1個
±10.1～30.0	±10.1～30.0	100.1～	91～120	91～120	40.1～50.0	100	100	490	±12.5	±12.5	42	3	10	1個
±10.1～30.0	±10.1～30.0	100.1～	91～120	91～120	40.1～50.0	120	120	588	±12.5	±12.5	42	4	10	1個

通常単価(税別) (税込単価)	通常出荷日

122,417円 ( 134,659円 )	4日目
136,344円 ( 149,978円 )	4日目
161,260円 ( 177,386円 )	4日目
196,084円 ( 215,692円 )	4日目

詳細情報

基本情報

基本情報

X軸アルミクロスローラステージ（X軸、Y軸）。
【特長】
・X軸、Y軸の2軸の移動が可能。
・4種類のステージサイズ。
・アルミニウム製。軽量。
・移動ガイドはV溝レールとクロスローラ方式を採用。高精度。
・マイクロメータによる送り方式。送りの表示分解能は0.01mm。
【用途】
・半導体製造装置、電子顕微鏡。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

中央精機
DT X軸ステージ（手動ステージ）
送り方式が異なる30×30mmサイズのX軸方向の移動ユニット。
駿河精機
アリ式ステージラック＆ピニオン（B05/B06）
細かな調整が可能なアリ式ステージ。
