鍋屋バイテック

XY軸ねじ送りステージ TAS

XY軸ねじ送りステージ TAS
通常単価(税別)
53,856円～62,703円
税込単価
59,242円～68,973円
通常出荷日：4日目

XY軸ねじ送りステージ。【特長】・X軸、Y軸の2軸の移動が可能。・微動送りにねじを使用。・移動ガイドは...

詳細を確認
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

XY軸ねじ送りステージ TAS-XYの仕様について

XY軸ねじ送りステージ TAS:関連画像

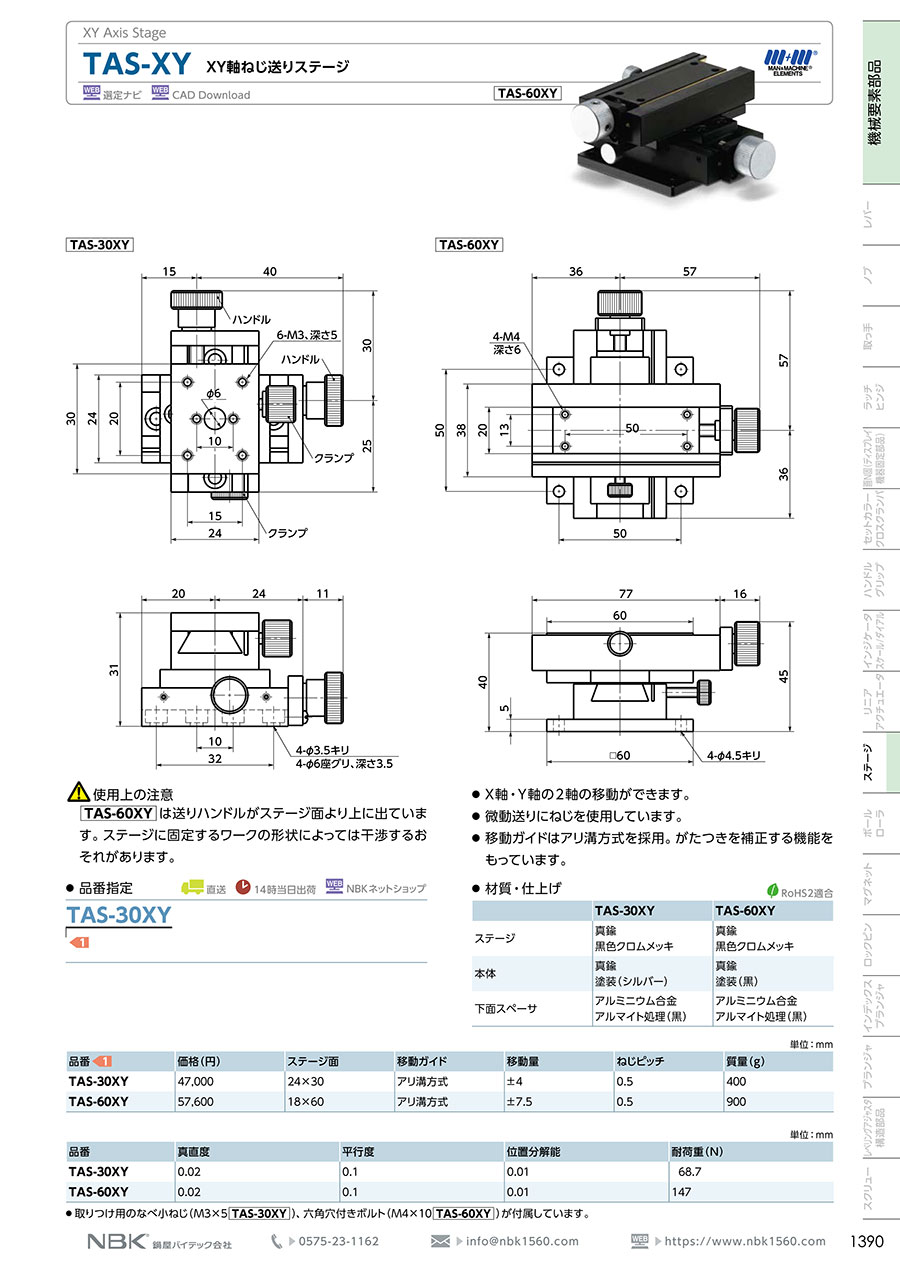

TAS-60XYの外観

形状図

XY軸ねじ送りステージ TAS:関連画像

TAS-30XY

XY軸ねじ送りステージ TAS:関連画像

TAS-60XY

寸法



（単位：mm）



品番 ステージ面 移動ガイド 移動量 ねじピッチ 質量
（g）		 真直度 平行度 位置分解能 耐荷重
（N）
TAS-30XY 24×30 アリ溝方式 ±4 0.5 400 0.02 0.1 0.01 68.7
TAS-60XY 18×60 アリ溝方式 ±7.5 0.5 900 0.02 0.1 0.01 147
  • ※ 取りつけ用の六角穴付きボルト（M3×6…TAS-30XY、M4×10…TAS-60XY）が付属しています。

材質・仕上げ

- TAS-30XY TAS-60XY
ステージ 真鍮
黒色クロムメッキ		 真鍮
黒色クロムメッキ
本体 真鍮
塗装（シルバー）		 真鍮
塗装（黒）
下面スペーサ アルミニウム合金
アルマイト処理（黒）		 アルミニウム合金
アルマイト処理（黒）

使用上の注意

  • ※ TAS-60XYは送りハンドルがステージ面より上に出ています。ステージに固定するワークの形状によっては干渉するおそれがあります。

型番リスト

表示件数
  • 1
    • 型番
    TAS-30XY
    TAS-60XY

    耐荷重（範囲）

    (N)

    テーブル長さ （範囲）

    (mm)

    高さ（範囲）

    (mm)

    テーブルサイズ(長さ) L

    (mm)

    テーブルサイズ(幅) W

    (mm)

    耐荷重

    (N)

    ストローク(X距離)

    (mm)

    ストローク(Y距離)

    (mm)

    テーブルサイズ(厚み) H

    (mm)

    透過穴(テーブルセンタ穴)

    		RoHS?最小発注数量
    30.1～50.0
    26～40
    30.1～35.0
    30
    24
    34.3
    ±4
    ±4
    31
    あり
    10
    1個
    50.1～100.0
    41～60
    35.1～40.0
    60
    20
    73.5
    ±7.5
    ±7.5
    40
    なし
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    53,856円
    ( 59,242円 )
    4日目
    62,703円
    ( 68,973円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    XY軸ねじ送りステージ。
    【特長】
    ・X軸、Y軸の2軸の移動が可能。
    ・微動送りにねじを使用。
    ・移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもつ。
    【用途】
    ・半導体製造装置、電子顕微鏡。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
