エンプラ トルク ヒンジ（ETH）
- 通常単価(税別)
- 1,396円～2,230円
- 税込単価
- 1,536円～2,453円
調整ネジの締め付けにより、扉の開閉トルクが調整できる樹脂製蝶番。【特長】・扉の...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報

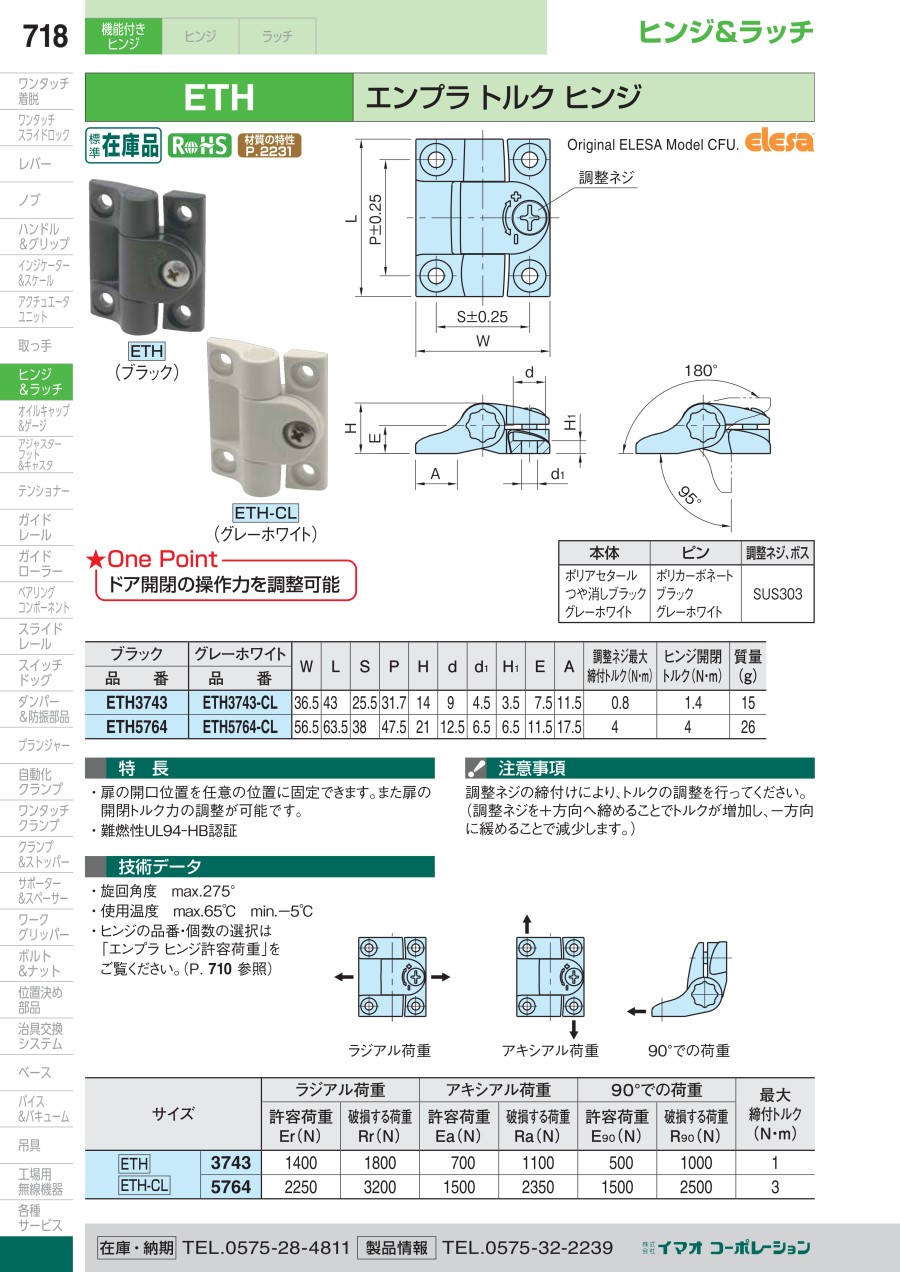

外形図
寸法図
製品仕様
FTH（ブラック）
FTH-CL（グレーホワイト）
材質
- 本体：ポリアセタール つや消しブラック グレーホワイト
- ピン：ポリカーボネート ブラック グレーホワイト
- 調整ネジ・ボス：SUS303
規格表
| ブラック | グレーホワイト | W | L | S | P | H | d | d1 | H1 | E | A | 調整ネジ最大締付トルク （N・m） | ヒンジ開閉トルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | |||||||||||||
| ETH3743 | ETH3743-CL | 36.5 | 43 | 25.5 | 31.7 | 14 | 9 | 4.5 | 3.5 | 7.5 | 11.5 | 0.8 | 1.4 | 15 |
| ETH5764 | ETH5764-CL | 56.5 | 63.5 | 38 | 47.5 | 21 | 12.5 | 6.5 | 6.5 | 11.5 | 17.5 | 4 | 4 | 26 |
性能・試験情報
技術情報
ラジアル荷重
アキシアル荷重
90度での荷重
| 型番 | ラジアル荷重 | アキシアル荷重 | 90゜での荷重 | 最大締付トルク （N・m） | ||||
|---|---|---|---|---|---|---|---|---|
| 許容荷重 Er（N） | 破損する荷重 Rr（N） | 許容荷重 Ea（N） | 破損する荷重 Ra（N） | 許容荷重 E90（N） | 顧する荷重 R90（N） | |||
| ETH | 3743 | 1,400 | 1,800 | 700 | 1,100 | 500 | 1,000 | 1 |
| ETH-CL | 5764 | 2,250 | 3,200 | 1,500 | 2,350 | 1,500 | 2,500 | 3 |
注意・禁止事項
- 調整ネジの締付けにより、トルクの調整を行ってください。
- 調整ネジを+方向へ締めることでトルクが増加し、-方向に緩めることで減少します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,396円 ( 1,536円 ) | 在庫品1日目当日出荷可能 |
1,396円 ( 1,536円 ) | 在庫品1日目当日出荷可能 |
2,230円 ( 2,453円 ) | 在庫品1日目当日出荷可能 |
2,230円 ( 2,453円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
調整ネジの締め付けにより、扉の開閉トルクが調整できる樹脂製蝶番。
【特長】
・扉の開閉位置を任意の位置で固定。
・扉の開閉トルクの調整が可能。
・難燃性UL94-HB認証。
・最大旋回角度 275°。
・使用温度 -5～+65℃。
【用途】
・扉を開いた状態で固定したい場合に最適。
カタログ
エンプラ トルク ヒンジ（ETH）のレビュー
SUS板金との開閉機構
3
3.02021/11/29
SUS板に取り付けて、何回か使っていましたが、ネジ緩みが数回発生。
増し締めすると収まるのですが。
よく考えると、ポリア...もっと読む
0人が参考にしています。
蓋の開閉に
4
4.02021/02/09
フタを開け閉めする部分に使いました。
問題なく使うことができました。
0人が参考にしています。
ボックス用蝶番
4
4.02019/09/10
ボックスの蓋開閉用で利用しました。
蝶番のつくりはとてもしっかりしていました。
ねじでトルクの調整ができました。
サイズ...もっと読む
0人が参考にしています。
板金金物試作品の蓋開閉部に使用
3
3.02018/12/26
今回試作品作製にあたり、特長や性能比較の為に各社の類似品を購入しました。型番：ETH3743もそのうちの一つです。作りも...もっと読む
0人が参考にしています。
