テンションレバー（TLF-N・TL-N）

Name: テンション レバー（TLF-N・TL-N）
Brand: イマオコーポレーション
SKU: 221000243677
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 2,835円～14,998円

税込単価: 3,119円～16,498円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

クランプレバー（KF・KR）

4.7

通常価格(税別)： 971円 (税込価格：1,068円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

フラットテンションレバー（FTF・FT・FTFB）

通常価格(税別)： 2,860円 (税込価格：3,146円)

通常出荷日：在庫品1日目

【特長】・レバーを引き上げると噛み合っていたセレーションがはずれ、フリーになり...

詳細情報を確認する

種類
クランプ機能付きレバー
レバー形状
ノブ付き形
操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
レバー角度 (rad)
20
ノブ付レバー形状
握り玉
ノブ材質
フェノール樹脂
ノブ表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

寸法図

製品仕様

外観

タイプ	本体、レバー部	ネジ部	グリップ
TLF-N	SUM22L 粉体塗装ブラック	SUM22L 四三酸化鉄皮膜	フエノール樹脂ブラック
TL-N	SUM22L 粉体塗装ブラック	SUM22L 四三酸化鉄皮膜
TLF-N-SUS	SUS303	SUS303
TL-N-SUS	SUS303	SUS303

規格表

型番		R	M	H	D	H₁	H₂	D₁	D₂	D₃	S	歯数
TLF-N TL-N TLF-N-SUS TL-N-SUS	10	88	M10×1.5	58.5	24	44.5	49.5	16	25	10	4.5	22
	12	106	M12×1.75	68.5	28	51.5	57.5	19	32	12	5.5	24
	16	128.5	M16×2	81	33	58	65	23		13	6	26
	20	128.5	M20×2.5	89.5	41	68.5	76.5	30		13	7.5	36

TLF-N TLF-N-SUS（メネジ）

スチール製	SUS製	Lf	質量（g）
型番	型番	Lf	質量（g）
TLF10N	TLF10N-SUS	14	170
TLF12N	TLF12N-SUS	17	260
TLF16N	TLF16N-SUS	23	400
TLF20N	TLF20N-SUS	27	670

※ 有効ネジ長さは60mm

TL-N　TL-N-SUS（オネジ）

スチール製	SUS製	L	質量（g）
型番	型番	L	質量（g）
TL10×30N	TL10×30N-SUS	30	180
TL10×40N	TL10×40N-SUS	40	190
TL10×50N	TL10×50N-SUS	50	205
TL12×30N	TL12×30N-SUS	30	295
TL12×40N	TL12×40N-SUS	40	300
TL12×50N	TL12×50N-SUS	50	310
TL12×60N	TL12×60N-SUS	60	320
TL16×30N	TL16×30N-SUS	30	460
TL16×40N	TL16×40N-SUS	40	470
TL16×50N	TL16×50N-SUS	50	485
TL16×60N	TL16×60N-SUS	60	500
TL20×40N	TL20×40N-SUS	40	850
TL20×60N	TL20×60N-SUS	60	895
TL20×80N	TL20×80N-SUS	80注）	935

※ 有効ネジ長さは60mm

使用例

レバーを引き上げると、かみ合っていたレバーとねじ部のセレーション
が外れます。

レバーのみがフリーになりますのでお望みの位置まで回してください。

手を離すと内蔵スプリングの力でレバーが戻りクランプ出来る状態になります。
（歯数24の場合、計算式360°/24＝15°毎にセレーションがかみ合います。

性能・試験情報

オネジ締付力技術データ

オネジ締付力の計測図

サイズ	TL-N TL-N-SUS
サイズ	10	12	16	20
ネジ径	M10	M12	M16	M20
回し半径（mm）	87	106	128	128
許容荷重（N）	300	420	670	1,080
許容締付力（kN）	12.8	18.6	33.5	52.3

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

レバー材質

締付力

(N)

おねじ先端加工

めねじ・丸穴加工

ストローク幅

(mm)

本体色

回し半径

(mm)

取付部長さ

(mm)

本体・レバー表面処理

取付部材質

取付部表面処理

RoHS?

最小発注数量

オネジ	M8	[スチール] スチール	8000	なし	-	5	ブラック	88	20	粉体塗装	SUM22L	四三酸化鉄皮膜	-	1個
オネジ	M8	[スチール] スチール	8000	なし	-	5	ブラック	88	30	粉体塗装	SUM22L	四三酸化鉄皮膜	-	1個
オネジ	M8	[スチール] スチール	8000	なし	-	5	ブラック	88	40	粉体塗装	SUM22L	四三酸化鉄皮膜	-	1個
オネジ	M10	[スチール] スチール	12800	なし	-	5	ブラック	88	30	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M10	[ステンレス] ステンレス	12800	なし	-	5	シルバー	88	30	なし	SUS303	なし	10	1個
オネジ	M10	[スチール] スチール	12800	なし	-	5	ブラック	88	40	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M10	[ステンレス] ステンレス	12800	なし	-	5	シルバー	88	40	なし	SUS303	なし	10	1個
オネジ	M10	[スチール] スチール	12800	なし	-	5	ブラック	88	50	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M10	[ステンレス] ステンレス	12800	なし	-	5	シルバー	88	50	なし	SUS303	なし	10	1個
オネジ	M12	[スチール] スチール	18600	なし	-	6	ブラック	106	30	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M12	[ステンレス] ステンレス	18600	なし	-	6	シルバー	106	30	なし	SUS303	なし	10	1個
オネジ	M12	[スチール] スチール	18600	なし	-	6	ブラック	106	40	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M12	[ステンレス] ステンレス	18600	なし	-	6	シルバー	106	40	なし	SUS303	なし	10	1個
オネジ	M12	[スチール] スチール	18600	なし	-	6	ブラック	106	50	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M12	[ステンレス] ステンレス	18600	なし	-	6	シルバー	106	50	なし	SUS303	なし	10	1個
オネジ	M12	[スチール] スチール	18600	なし	-	6	ブラック	106	60	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M12	[ステンレス] ステンレス	18600	なし	-	6	シルバー	106	60	なし	SUS303	なし	10	1個
オネジ	M16	[スチール] スチール	33500	なし	-	7	ブラック	128.5	30	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M16	[ステンレス] ステンレス	33500	なし	-	7	シルバー	128.5	30	なし	SUS303	なし	10	1個
オネジ	M16	[スチール] スチール	33500	なし	-	7	ブラック	128.5	40	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M16	[ステンレス] ステンレス	33500	なし	-	7	シルバー	128.5	40	なし	SUS303	なし	10	1個
オネジ	M16	[スチール] スチール	33500	なし	-	7	ブラック	128.5	50	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M16	[ステンレス] ステンレス	33500	なし	-	7	シルバー	128.5	50	なし	SUS303	なし	10	1個
オネジ	M16	[スチール] スチール	33500	なし	-	7	ブラック	128.5	60	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M16	[ステンレス] ステンレス	33500	なし	-	7	シルバー	128.5	60	なし	SUS303	なし	10	1個
オネジ	M20	[スチール] スチール	52300	なし	-	8	ブラック	128.5	40	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M20	[ステンレス] ステンレス	52300	なし	-	8	シルバー	128.5	40	なし	SUS303	なし	10	1個
オネジ	M20	[スチール] スチール	52300	なし	-	8	ブラック	128.5	60	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M20	[ステンレス] ステンレス	52300	なし	-	8	シルバー	128.5	60	なし	SUS303	なし	10	1個
オネジ	M20	[スチール] スチール	52300	なし	-	8	ブラック	128.5	80	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
オネジ	M20	[ステンレス] ステンレス	52300	なし	-	8	シルバー	128.5	80	なし	SUS303	なし	10	1個
メネジ	M8	[スチール] スチール	-	-	止まり穴	5	ブラック	88	-	粉体塗装	SUM22L	四三酸化鉄皮膜	-	1個
メネジ	M10	[スチール] スチール	-	-	止まり穴	5	ブラック	88	-	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
メネジ	M10	[ステンレス] ステンレス	-	-	止まり穴	5	シルバー	88	-	なし	SUS303	なし	10	1個
メネジ	M12	[スチール] スチール	-	-	止まり穴	6	ブラック	106	-	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
メネジ	M12	[ステンレス] ステンレス	-	-	止まり穴	6	シルバー	106	-	なし	SUS303	なし	10	1個
メネジ	M16	[スチール] スチール	-	-	止まり穴	7	ブラック	128.5	-	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
メネジ	M16	[ステンレス] ステンレス	-	-	止まり穴	7	シルバー	128.5	-	なし	SUS303	なし	10	1個
メネジ	M20	[スチール] スチール	-	-	止まり穴	8	ブラック	128.5	-	粉体塗装	SUM22L	四三酸化鉄皮膜	10	1個
メネジ	M20	[ステンレス] ステンレス	-	-	止まり穴	8	シルバー	128.5	-	なし	SUS303	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,835円 ( 3,119円 )	3日目
2,835円 ( 3,119円 )	44日目
2,923円 ( 3,215円 )	3日目
3,003円 ( 3,303円 )	在庫品1日目当日出荷可能
8,149円 ( 8,964円 )	3日目
3,388円 ( 3,727円 )	19日目
8,160円 ( 8,976円 )	3日目
2,947円 ( 3,242円 )	3日目
8,160円 ( 8,976円 )	3日目
3,485円 ( 3,834円 )	在庫品1日目当日出荷可能
9,945円 ( 10,940円 )	3日目
3,975円 ( 4,373円 )	5日目
10,200円 ( 11,220円 )	3日目
3,485円 ( 3,834円 )	3日目
10,200円 ( 11,220円 )	3日目
3,554円 ( 3,909円 )	在庫品1日目当日出荷可能
10,404円 ( 11,444円 )	3日目
4,161円 ( 4,577円 )	在庫品1日目当日出荷可能
11,560円 ( 12,716円 )	3日目
4,642円 ( 5,106円 )	在庫品1日目当日出荷可能
11,560円 ( 12,716円 )	3日目
4,421円 ( 4,863円 )	3日目
11,560円 ( 12,716円 )	3日目
4,748円 ( 5,223円 )	3日目
11,560円 ( 12,716円 )	3日目
5,115円 ( 5,627円 )	3日目
14,705円 ( 16,176円 )	3日目
5,115円 ( 5,627円 )	3日目
14,998円 ( 16,498円 )	3日目
5,288円 ( 5,817円 )	3日目
14,705円 ( 16,176円 )	4日目
2,909円 ( 3,200円 )	3日目
3,103円 ( 3,413円 )	在庫品1日目当日出荷可能
8,341円 ( 9,175円 )	3日目
3,789円 ( 4,168円 )	在庫品1日目当日出荷可能
10,572円 ( 11,629円 )	3日目
4,364円 ( 4,800円 )	在庫品1日目当日出荷可能
10,540円 ( 11,594円 )	3日目
4,989円 ( 5,488円 )	3日目
12,665円 ( 13,932円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・レバーを引き上げると噛み合っていたセレーションがはずれ、フリーになります
・ネジ径が太く、レバーも長いので、小さな力で大きな締付力を得られます
・握り玉以外はオールスチール製またはステンレス製のため、堅牢で強力です
・本体材質は、スチール製とステンレス製を用意します
・レバーを360°旋回できない狭い場所での使用ができます
・ネジ締め付け後は、レバーを任意の位置に変更することができます
【用途】
・強固なネジ締付けを行う場合や、スライド、長穴等の位置調整部に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

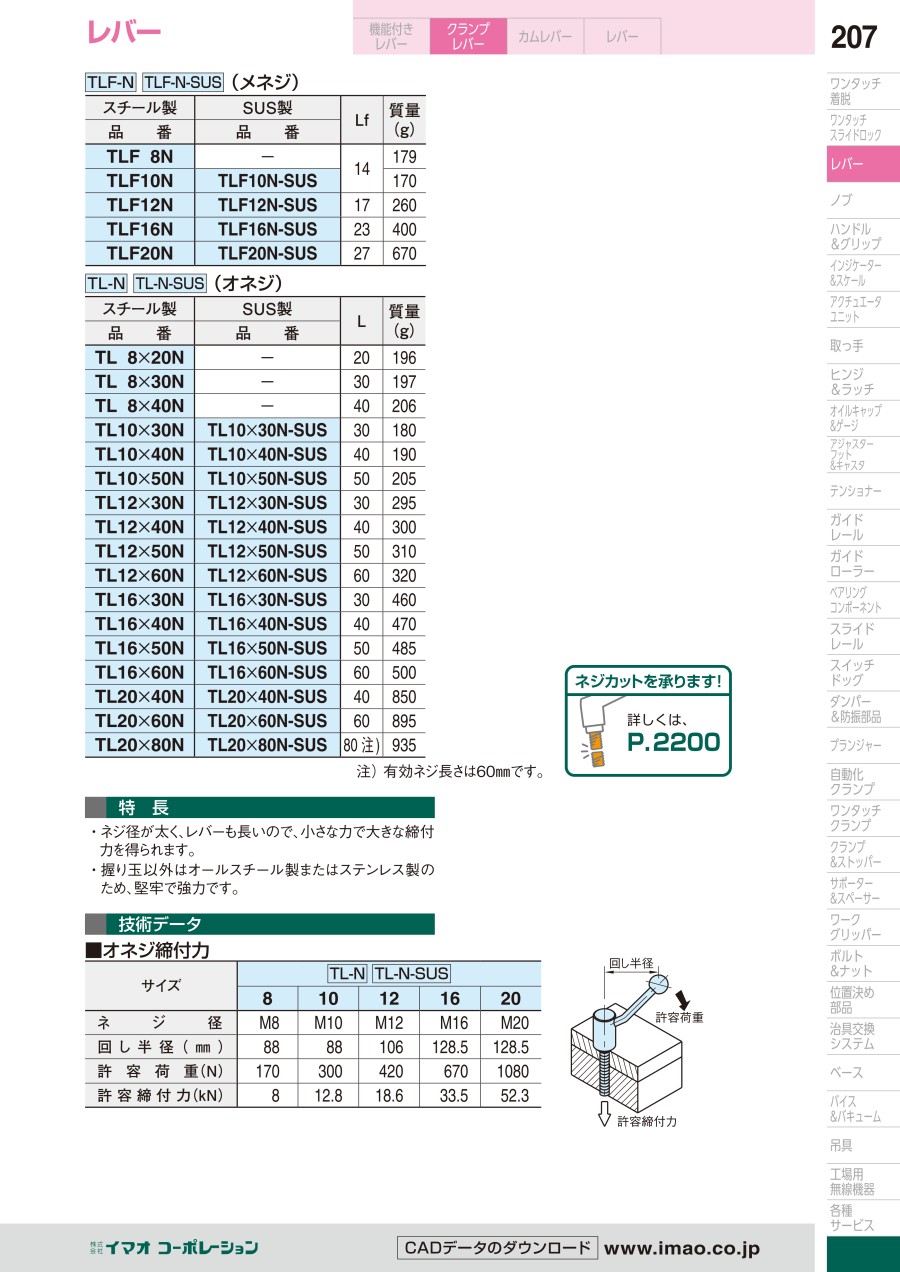

カタログ (見開き版)
