イマオコーポレーション

EALA エルゴアジャストクランプレバー（ヘクサロビュラ穴付き）

Name: EALA エルゴ アジャストクランプ レバー（ヘクサロビュラ穴付き）
Brand: イマオコーポレーション
SKU: 221000243655
Rating: 4.5 (4 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 672円～4,194円

税込単価: 739円～4,613円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

フラットアジャストクランプレバー（EFAL）

4.8

通常価格(税別)： 417円 (税込価格：459円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エルゴアジャストクランプレバー（EAL）

通常価格(税別)： 475円 (税込価格：523円)

通常出荷日：在庫品1日目

【特長】・レバー部全体の曲線デザインが快適な握り感を与えます。・追加工を承りま...

詳細情報を確認する

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
ポリアミド
操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
本体色
ブラック
L字クランプレバー形状
止めネジ式
本体・レバー表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が148型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

寸法図

製品仕様

タイプ	レバー	ネジ部
EALA	ポリアミド（ガラス繊維強化）つや消しブラック	SUM22L 四三酸化鉄皮膜
EALA-SUS	ポリアミド（ガラス繊維強化）つや消しブラック	SUS303

規格表

型番		R	M	H	D	H₁	H₂	D₁	H₃	A	S	歯数	ヘクサロビュラ穴
EALA EALA-SUS	44A	44	M4×0.7	30.5	15.5	24.5	34	10	22.5	11	3.5	18	No.15 （T15）
	44B		M5×0.8
	44C		M6×1
	63A	63	M6×1	38.5	19	31	42	13.5	30	13.5		24	No.25 （T25）
	63B		M8×1.25
	63C		M10×1.5
	78A	78	M8×1.25	45	23	36	50.5	16	35	16		26
	78B		M10×1.5
	78C		M12×1.75
	95A	95	M10×1.5	56.5	26.5	43	61.5	19	45	18	5	28	No.30 （T30）
	95B		M12×1.75
	95C		M16×2

使用例

使用方法
レバーを引き上げるとかみ合っていたレバーとねじ部のセレーションが外れる。
レバーのみがフリーになるので望みの位置まで回す。
手を離すと内蔵スプリングの力でレバーが戻りクランプ出来る状態になる（歯数24の場合、計算式360°/24＝15° 15°毎にセレーションがかみ合う）。

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

おねじ先端加工

めねじ・丸穴加工

ストローク幅

(mm)

回し半径

(mm)

取付部長さ

(mm)

取付部材質

取付部表面処理

RoHS?

最小発注数量

メネジ	M4	-	止まり穴	3.5	44	-	スチール	四三酸化鉄皮膜	10	1個
オネジ	M4	なし	-	3.5	44	12	スチール	四三酸化鉄皮膜	10	1個
オネジ	M4	なし	-	3.5	44	16	スチール	四三酸化鉄皮膜	10	1個
オネジ	M4	なし	-	3.5	44	20	スチール	四三酸化鉄皮膜	10	1個
オネジ	M4	なし	-	3.5	44	25	スチール	四三酸化鉄皮膜	10	1個
オネジ	M4	なし	-	3.5	44	32	スチール	四三酸化鉄皮膜	10	1個
メネジ	M5	-	止まり穴	3.5	44	-	スチール	四三酸化鉄皮膜	10	1個
メネジ	M5	-	止まり穴	3.5	44	-	ステンレス	なし	10	1個
オネジ	M5	なし	-	3.5	44	12	スチール	四三酸化鉄皮膜	10	1個
オネジ	M5	なし	-	3.5	44	12	ステンレス	なし	10	1個
オネジ	M5	なし	-	3.5	44	16	スチール	四三酸化鉄皮膜	10	1個
オネジ	M5	なし	-	3.5	44	16	ステンレス	なし	10	1個
オネジ	M5	なし	-	3.5	44	20	スチール	四三酸化鉄皮膜	10	1個
オネジ	M5	なし	-	3.5	44	20	ステンレス	なし	10	1個
オネジ	M5	なし	-	3.5	44	25	スチール	四三酸化鉄皮膜	10	1個
オネジ	M5	なし	-	3.5	44	25	ステンレス	なし	10	1個
オネジ	M5	なし	-	3.5	44	32	スチール	四三酸化鉄皮膜	10	1個
オネジ	M5	なし	-	3.5	44	32	ステンレス	なし	10	1個
オネジ	M5	なし	-	3.5	44	40	スチール	四三酸化鉄皮膜	10	1個
オネジ	M5	なし	-	3.5	44	40	ステンレス	なし	10	1個
オネジ	M5	なし	-	3.5	44	50	スチール	四三酸化鉄皮膜	10	1個
オネジ	M5	なし	-	3.5	44	50	ステンレス	なし	10	1個
メネジ	M6	-	止まり穴	3.5	44	-	スチール	四三酸化鉄皮膜	10	1個
メネジ	M6	-	止まり穴	3.5	44	-	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	44	12	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	44	12	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	44	16	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	44	16	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	44	20	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	44	20	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	44	25	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	44	25	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	44	32	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	44	32	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	44	40	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	44	40	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	44	50	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	44	50	ステンレス	なし	10	1個
メネジ	M6	-	止まり穴	3.5	63	-	スチール	四三酸化鉄皮膜	10	1個
メネジ	M6	-	止まり穴	3.5	63	-	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	63	12	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	63	16	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	63	16	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	63	20	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	63	20	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	63	25	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	63	25	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	63	32	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	63	40	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	63	40	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	63	50	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	63	50	ステンレス	なし	10	1個
オネジ	M6	なし	-	3.5	63	63	スチール	四三酸化鉄皮膜	10	1個
オネジ	M6	なし	-	3.5	63	63	ステンレス	なし	10	1個
メネジ	M8	-	止まり穴	3.5	63	-	スチール	四三酸化鉄皮膜	10	1個
メネジ	M8	-	止まり穴	3.5	63	-	ステンレス	なし	10	1個
オネジ	M8	なし	-	3.5	63	12	スチール	四三酸化鉄皮膜	10	1個
オネジ	M8	なし	-	3.5	63	16	ステンレス	なし	10	1個
オネジ	M8	なし	-	3.5	63	20	スチール	四三酸化鉄皮膜	10	1個
オネジ	M8	なし	-	3.5	63	20	ステンレス	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

717円 ( 789円 )	3日目
856円 ( 942円 )	在庫品1日目当日出荷可能
739円 ( 813円 )	3日目
856円 ( 942円 )	在庫品1日目当日出荷可能
781円 ( 859円 )	3日目
696円 ( 766円 )	3日目
717円 ( 789円 )	3日目
1,425円 ( 1,568円 )	3日目
779円 ( 857円 )	3日目
1,426円 ( 1,569円 )	3日目
672円 ( 739円 )	在庫品1日目当日出荷可能
1,187円 ( 1,306円 )	3日目
753円 ( 828円 )	3日目
1,249円 ( 1,374円 )	3日目
696円 ( 766円 )	4日目
1,487円 ( 1,636円 )	3日目
781円 ( 859円 )	3日目
1,344円 ( 1,478円 )	3日目
800円 ( 880円 )	3日目
1,500円 ( 1,650円 )	3日目
785円 ( 864円 )	3日目
1,500円 ( 1,650円 )	3日目
717円 ( 789円 )	4日目
1,425円 ( 1,568円 )	3日目
739円 ( 813円 )	3日目
1,359円 ( 1,495円 )	3日目
739円 ( 813円 )	3日目
1,222円 ( 1,344円 )	3日目
672円 ( 739円 )	在庫品1日目当日出荷可能
1,273円 ( 1,400円 )	3日目
781円 ( 859円 )	在庫品1日目当日出荷可能
1,249円 ( 1,374円 )	3日目
710円 ( 781円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	3日目
714円 ( 785円 )	3日目
1,500円 ( 1,650円 )	3日目
785円 ( 864円 )	在庫品1日目当日出荷可能
1,457円 ( 1,603円 )	3日目
1,008円 ( 1,109円 )	3日目
1,736円 ( 1,910円 )	3日目
986円 ( 1,085円 )	3日目
986円 ( 1,085円 )	3日目
1,607円 ( 1,768円 )	3日目
1,005円 ( 1,106円 )	3日目
1,820円 ( 2,002円 )	3日目
1,171円 ( 1,288円 )	3日目
1,785円 ( 1,964円 )	3日目
2,040円 ( 2,244円 )	3日目
1,336円 ( 1,470円 )	3日目
2,040円 ( 2,244円 )	4日目
1,146円 ( 1,261円 )	3日目
2,210円 ( 2,431円 )	3日目
1,222円 ( 1,344円 )	3日目
2,457円 ( 2,703円 )	3日目
1,008円 ( 1,109円 )	3日目
1,736円 ( 1,910円 )	3日目
1,171円 ( 1,288円 )	在庫品1日目当日出荷可能
1,917円 ( 2,109円 )	在庫品1日目当日出荷可能
1,055円 ( 1,161円 )	3日目
1,989円 ( 2,188円 )	3日目

基本情報

基本情報

【特長】
・レバー部全体の曲線デザインが快適な握り感を与えます。
・追加工を承ります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

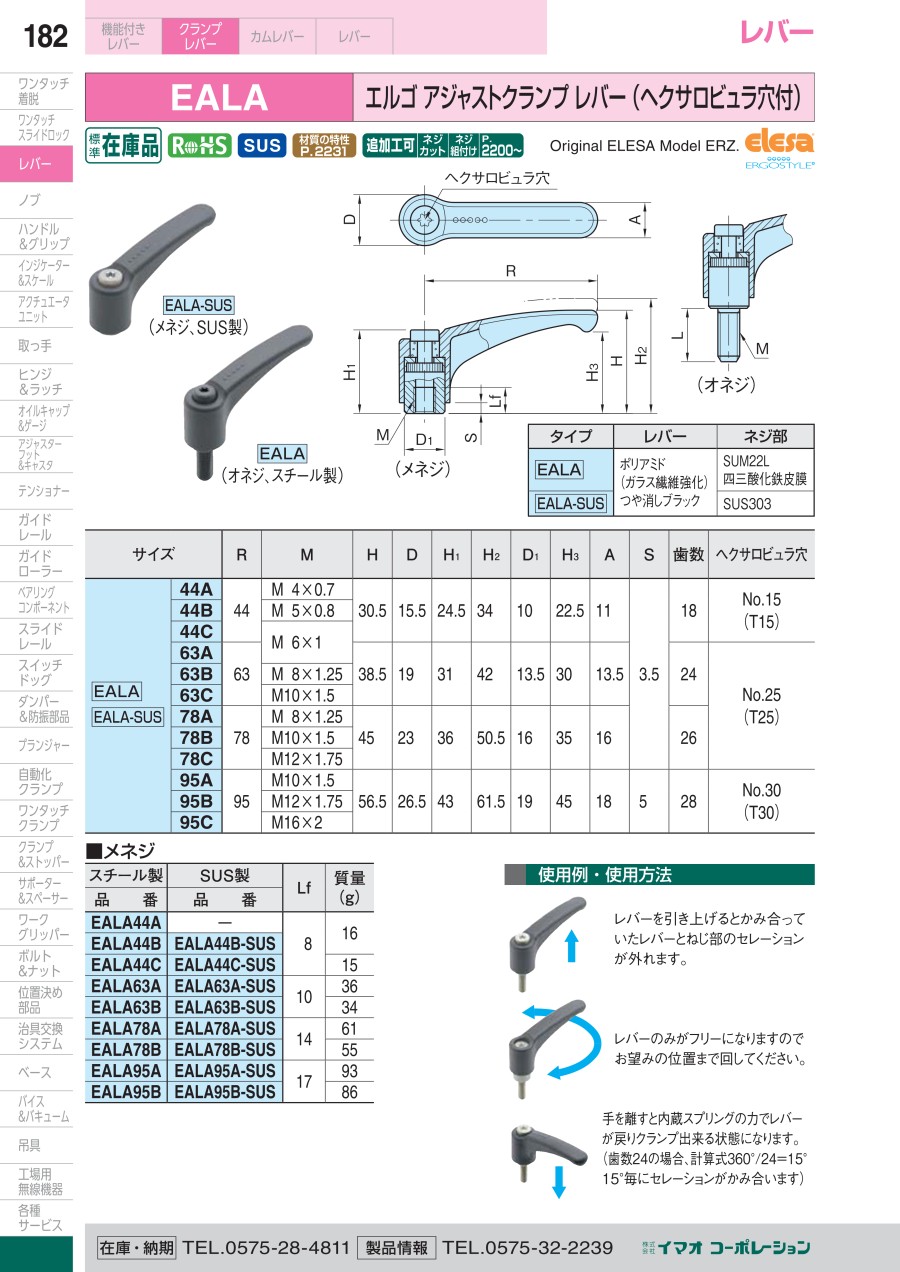

カタログ

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
クランプレバー（FKF・FKR）
360度旋回できない、狭い場所での使用に最適。指にフィットするエコノミータイプ。カラー4色。
イマオコーポレーション
クランプレバー（KF・KR）
360度旋回できない、狭い場所での使用に最適。力をかけやすい、ボール形状のグリップエンド。
イマオコーポレーション
カムレバー（KCL・KCLF・KCLS・KCLFS）
クランプ・アンクランプが簡単に行えるので、使用頻度の高いネジの締付け、緩め箇所に最適。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
