セルフ メイク ノブ（SMK）
- 通常単価(税別)
- 290円～979円
- 税込単価
- 319円～1,077円
市販の六角ボルト、ナットを利用して仕様に合わせて製作できるノブです。【特長】・...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
外形図
寸法図
製品仕様
外観
材質
- ノブ：ポリミアド つや消しブラック
- キャップ：ポリプロピレン 光沢仕上げオレンジ
規格表
| 型番 | D | W | H | D1 | S | d | Lf | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| SMK35M5 | 35 | 8（M5用） | 32 | 18 | 15 | 5 | 4 | 12 |
| SMK35M6 | 10（M6用） | 6 | 11 | |||||
| SMK35M8 | 13（M8用） | 8 | 10 | |||||
| SMK50M6 | 50 | 10（M6用） | 40 | 23 | 21 | 6 | 5 | 23 |
| SMK50M8 | 13（M8用） | 8 | 22 | |||||
| SMK70M8 | 70 | 71 | 30.5 | 40 | 9 | 64 |
使用例
組付方法
正しい組付け方
誤った組付け方（傘部で受けた場合破損する恐れがあります。）
詳細情報
基本情報
市販の六角ボルト、ナットを利用して仕様に合わせて製作できるノブです。
【特長】
・市販の六角ボルト、六角ナットが取付けられますので仕様にあったノブができます。
・使用温度：-30～+90℃。
【用途】
・各種装置のネジ締付け箇所に最適。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

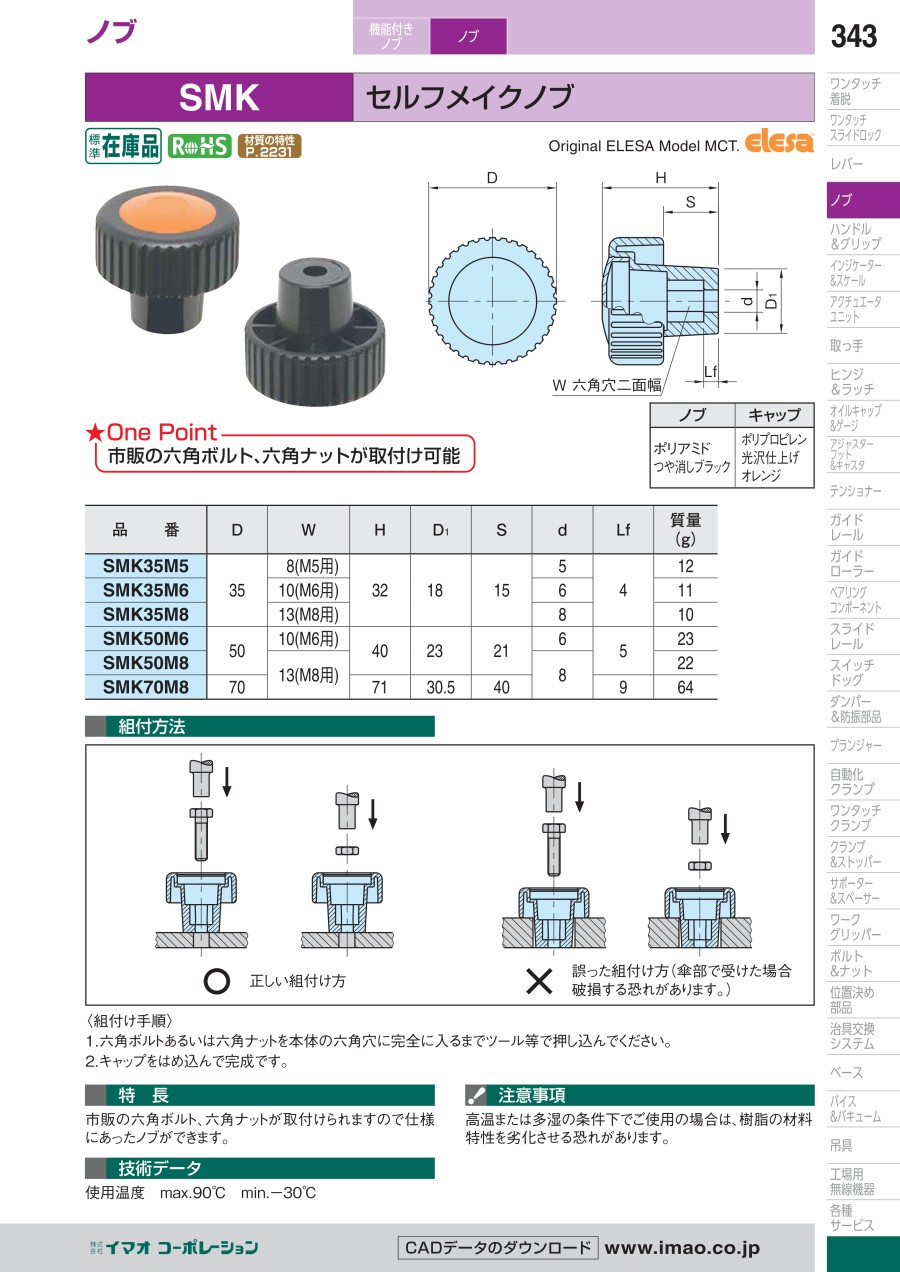

カタログ
セルフ メイク ノブ（SMK）のレビュー
自社製品のハンドルとして使用
5
5.02018/08/31
自社製品のハンドルとして使用しています。握り部分のサイズ感がちょうどよかったため利用を始めました。設置に関しても、市販の...もっと読む
0人が参考にしています。
自社製品のノブとして使用
5
5.02018/08/13
自社製品のノブとして使用しています。市販の六角ボルト、六角ナットをそのまま使用できる点が便利だと思っています。サイズ感が...もっと読む
0人が参考にしています。
