イマオコーポレーション

エルゴセブンロブノブ（ELK）

Name: エルゴ セブン ロブ ノブ （ELK）
Brand: イマオコーポレーション
SKU: 221000243543
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 877円～1,689円

税込単価: 965円～1,858円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ナールドサムノブ（TKN-SL-SUS）

通常価格(税別)： 345円 (税込価格：380円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スターノブソフト（STK-SOFT）

通常価格(税別)： 706円 (税込価格：777円)

通常出荷日：在庫品1日目

【特長】・人間工学に基づいて設計されたノブ側面の窪みが快適な握り感を与え、小さ...

詳細情報を確認する

本体種類
角形
角型種類
多角形
本体材質
ポリアミド
付加機能
なし
本体色
つや消しブラック
側面部加工
ディンプル
本体表面処理
なし

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・表面処理

タイプ	ノブ	インサート	オネジ
ELK-F ELK-R	ポリアミド（ガラス繊維強化）つや消しブラック	SUM24L 四三酸化鉄皮膜	-
ELK（メネジ）		黄銅（カドミウム低減材）	-
ELK（オネジ）		-	SUM22L 亜鉛メッキ

技術情報

使用温度：max.+130℃、min.-30℃

規格表

ELK-F（精度穴貫通）

型番	D	d （H7）	H	D₁	S	A	d₁	d₂	d₃	質量（g）
ELK56F	56	10	29	26.5	11	22	23	20.5	22	80
ELK70F	70	12	35	32.5	13	27	28	24	26	132

ELK-R（精度穴）

型番	D	d （H9）	H	D₁	S	Lf	B	d₃	質量（g）
ELK45R	45	8	26	21	10	14	19	14	37
ELK56R	56	8	29	26.5	11	14	18	14	53
ELK70R	70	10	35	32.5	13	21	25	22	112

ELK（メネジ）

型番	D	M	H	D₁	S	Lf	質量（g）
ELK45	45	M6×1	26	21	10	12	29
ELK45A	45	M8×1.25	26	21	10	13	30
ELK56	56	M8×1.25	29	26.5	11		41
ELK56A	56	M10×1.5	29	26.5	11		39
ELK70	70	M10×1.5	35	32.5	13	18	68
ELK70A	70	M12×1.75	35	32.5	13	17	66

ELK（オネジ）

型番	D	M	H	D₁	S	L	質量（g）
ELK45A×20	45	M8×1.25	26	21	10	20	33
ELK45A×30	45		26	21	10	30	36
ELK56×20	56		29	26.5	11	20	46
ELK56×30						30	49
ELK56×40						40	52
ELK56A×20		M10×1.5				20	55
ELK56A×30						30	61
ELK56A×40						40	67
ELK70×30	70		35	32.5	13	30	83
ELK70A×50	70	M12×1.75	35	32.5	13	50	102

注意・禁止事項

高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

止めねじ加工

取付部材質

取付部表面処理

RoHS?

最小発注数量

めねじ	M6	12	40.1～50	45	26	-	止まり穴	-	黄銅	なし	10	1個
めねじ	M8	13	40.1～50	45	26	-	止まり穴	-	黄銅	なし	10	1個
おねじ	M8	20	40.1～50	45	26	なし	-	-	スチール	亜鉛メッキ	10	1個
おねじ	M8	30	40.1～50	45	26	なし	-	-	スチール	亜鉛メッキ	10	1個
丸穴	8	14	40.1～50	45	26	-	リーマ仕上 / 止まり穴	なし	スチール	四三酸化鉄皮膜	10	1個
めねじ	M8	13	50.1～70	56	29	-	止まり穴	-	黄銅	なし	10	1個
めねじ	M10	13	50.1～70	56	29	-	止まり穴	-	黄銅	なし	10	1個
おねじ	M10	20	50.1～70	56	29	なし	-	-	スチール	亜鉛メッキ	10	1個
おねじ	M10	30	50.1～70	56	29	なし	-	-	スチール	亜鉛メッキ	10	1個
おねじ	M10	40	50.1～70	56	29	なし	-	-	スチール	亜鉛メッキ	10	1個
丸穴	10	22	50.1～70	56	29	-	リーマ仕上 / 貫通	なし	スチール	四三酸化鉄皮膜	10	1個
丸穴	8	14	50.1～70	56	29	-	リーマ仕上 / 止まり穴	なし	スチール	四三酸化鉄皮膜	10	1個
おねじ	M8	20	50.1～70	56	29	なし	-	-	スチール	亜鉛メッキ	10	1個
おねじ	M8	30	50.1～70	56	29	なし	-	-	スチール	亜鉛メッキ	10	1個
おねじ	M8	40	50.1～70	56	29	なし	-	-	スチール	亜鉛メッキ	10	1個
めねじ	M10	18	50.1～70	70	35	-	止まり穴	-	黄銅	なし	10	1個
めねじ	M12	17	50.1～70	70	35	-	止まり穴	-	黄銅	なし	10	1個
おねじ	M12	50	50.1～70	70	35	なし	-	-	スチール	亜鉛メッキ	10	1個
丸穴	12	27	50.1～70	70	35	-	リーマ仕上 / 貫通	なし	スチール	四三酸化鉄皮膜	10	1個
丸穴	10	21	50.1～70	70	35	-	リーマ仕上 / 止まり穴	なし	スチール	四三酸化鉄皮膜	10	1個
おねじ	M10	30	50.1～70	70	35	なし	-	-	スチール	亜鉛メッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

999円 ( 1,099円 )	3日目
928円 ( 1,021円 )	3日目
877円 ( 965円 )	3日目
877円 ( 965円 )	3日目
1,047円 ( 1,152円 )	3日目
1,076円 ( 1,184円 )	3日目
1,076円 ( 1,184円 )	3日目
944円 ( 1,038円 )	3日目
944円 ( 1,038円 )	3日目
962円 ( 1,058円 )	3日目
1,489円 ( 1,638円 )	3日目
1,076円 ( 1,184円 )	3日目
1,038円 ( 1,142円 )	3日目
944円 ( 1,038円 )	3日目
944円 ( 1,038円 )	3日目
1,071円 ( 1,178円 )	3日目
1,222円 ( 1,344円 )	4日目
1,181円 ( 1,299円 )	3日目
1,689円 ( 1,858円 )	3日目
1,222円 ( 1,344円 )	3日目
1,124円 ( 1,236円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・人間工学に基づいて設計されたノブ側面の窪みが快適な握り感を与え、小さな力で大きな締付力が得られます。
・本体上面の標準色はブラックですが、受注製作品にてオレンジ、グレー、イエロー、ライトブルー、レッドも承っております

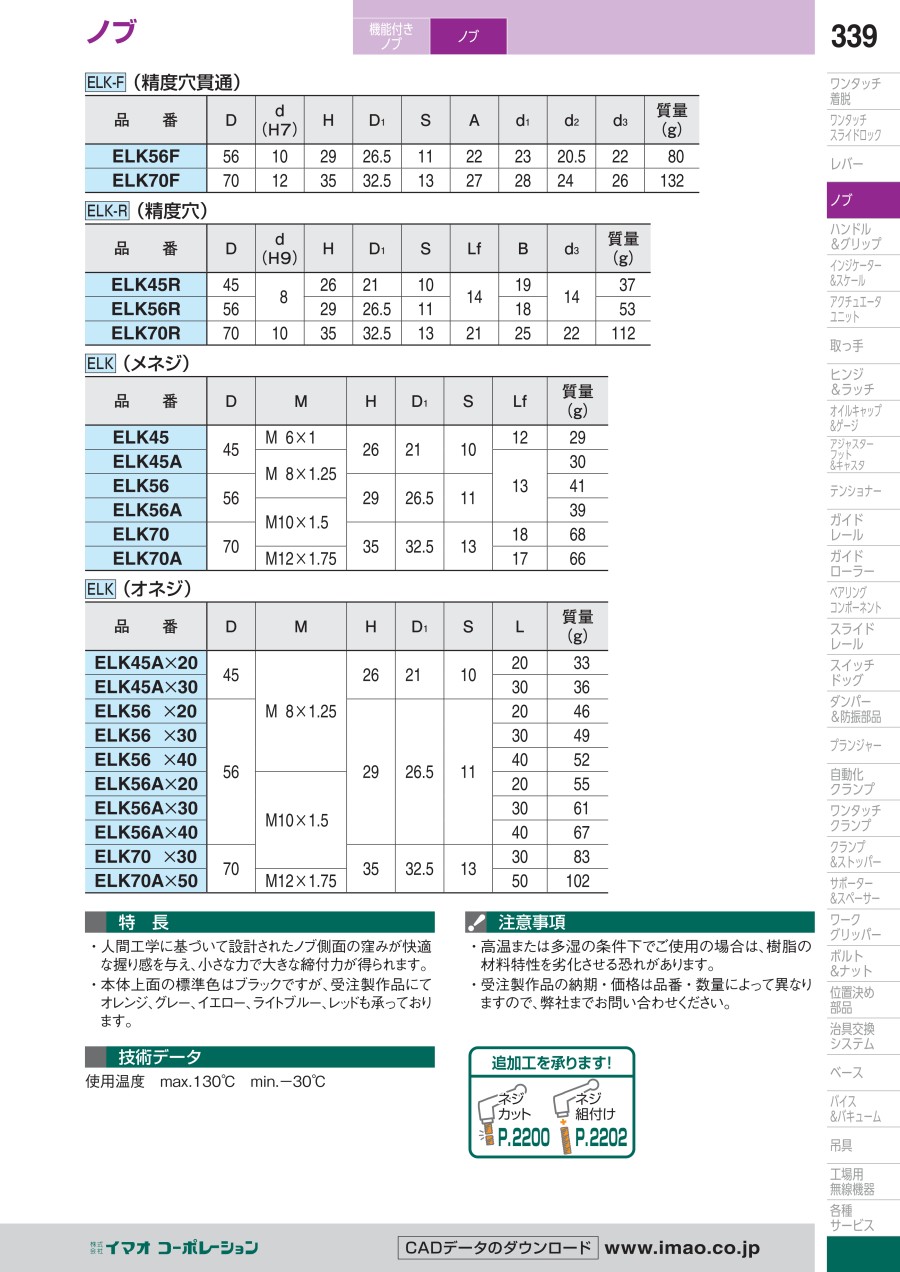

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エルゴセブンロブノブ（ELK）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

真空装置のバッチドアの締め付けノブに使用

満足度：4.02018/09/12

10年以上前からイマオコーポレーションのノブを使用しており、信頼もあるのでほとんどのノブはイマオコーポレーションのもので...もっと読む

0人が参考にしています。

1件全て見る
