透明キャップ グリップ(セルフロック) (TG)

通常単価(税別)
698848
税込単価
768933

センターキャップに、お客様任意のシンボルをはさんでご利用いただけます。強く差込...

詳細情報を確認する
未確定:候補が3型番あります。
数量:

商品情報

外形図

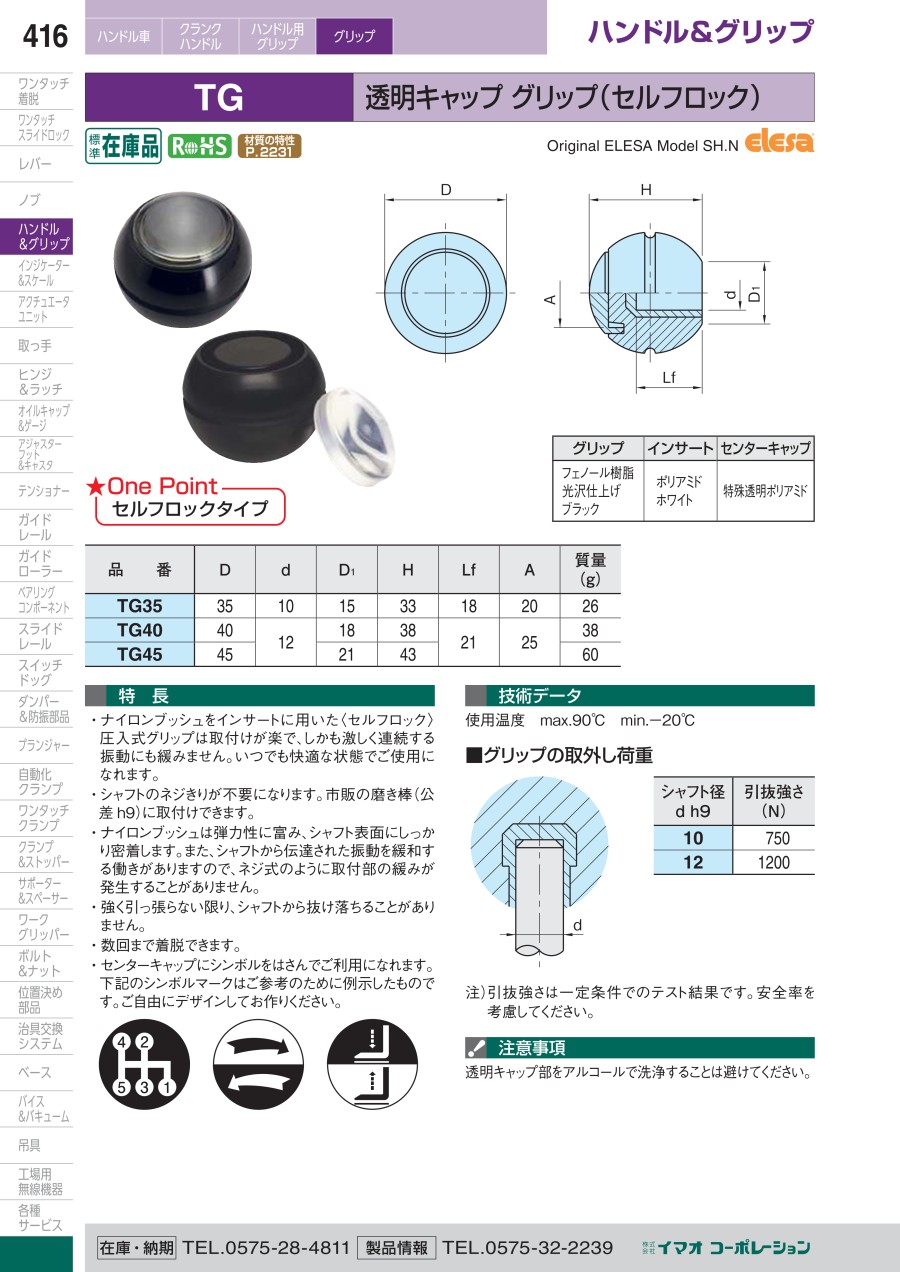

透明キャップ グリップ(セルフロック) (TG) 外形図

製品仕様

グリップインサートセンターキャップ使用温度
フェノール樹脂
光沢仕上げ
ブラック
ポリアミド
ホワイト
特殊透明ポリアミドmax.90℃ min.-20℃

規格表

透明キャップ グリップ(セルフロック) (TG) 規格表

性質性能情報・試験情報

グリップの取外し荷重

透明キャップ グリップ(セルフロック) (TG) グリップの取外し荷重図
シャフト径 d h9引抜強さ(N)
10750
121,200

注)引抜強さは一定条件でのテスト結果です。安全率を考慮してください。

注意・禁止事項

注意事項

透明キャップ部をアルコールで洗浄することは避けてください。

型番リスト

表示件数

グリップ太さ D

(mm)

グリップ長さ

(mm)

シャフト挿入穴径 d

(mm)

RoHS?最小発注数量
35
33
10
10
1個
40
38
12
10
1個
45
43
12
10
1個
通常単価(税別) (税込単価)
通常出荷日
698
( 768 )
在庫品1日目当日出荷可能
848
( 933 )
3日目
815
( 897 )
4日目

詳細情報

基本情報

センターキャップに、お客様任意のシンボルをはさんでご利用いただけます。強く差込むだけで取付けできますので、標準品の磨き棒(公差h9)がそのままご利用になれます。

【特長】
・ナイロンブッシュをインサートに用いた〈セルフロック〉圧入式グリップは取付けが楽で、しかも激しく連続する振動にも緩みません。
・いつでも快適な状態でご使用になれます。
・シャフトのネジきりが不要になります。
・標準品の磨き棒(公差h9)に取付けできます。
・ナイロンブッシュは弾力性に富み、シャフト表面にしっかり密着します。
・また、シャフトから伝達された振動を緩和する働きがありますので、ネジ式のように取付部の緩みが発生することがありません。
・強く引っ張らない限り、シャフトから抜け落ちることが有りません。
・数回まで着脱できます。
・センターキャップにシンボルをはさんでご利用になれます。
・ご自由にデザインしてお作りください

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
