ボール グリップ（セルフロック） （BLG）
未確定：候補が10型番あります。
商品情報
外形図
製品仕様
| グリップ | インサート | 使用温度 |
|---|---|---|
| フェノール樹脂 光沢仕上げ ブラック | ポリアミド ホワイト | max.110℃ min.-20℃ |
規格表
性質性能情報・試験情報
グリップの取外し荷重
| シャフト径 d h9 | 引抜強さ（N） |
|---|---|
| 6 | 500 |
| 8 | 600 |
| 10 | 750 |
| 12 | 1,200 |
| 14 | 1,400 |
| 16 | 1,600 |
注）引抜強さは一定条件でのテスト結果です。安全率を考慮してください。
詳細情報
基本情報
【特長】
・ナイロンブッシュをインサートに用いた〈セルフロック〉圧入式グリップは取付けが楽で、しかも激しく連続する振動にも緩みません。
・いつでも快適な状態でご使用になれます。
・シャフトのネジきりが不要になります。
・標準品の磨き棒（公差h9）に取付けできます。
・ナイロンブッシュは弾力性に富み、シャフト表面にしっかり密着します。
・また、シャフトから伝達された振動を緩和する働きがありますので、ネジ式のように取付部の緩みが発生することがありません。
・強く引っ張らない限り、シャフトから抜け落ちることがありません。
・数回まで着脱できます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

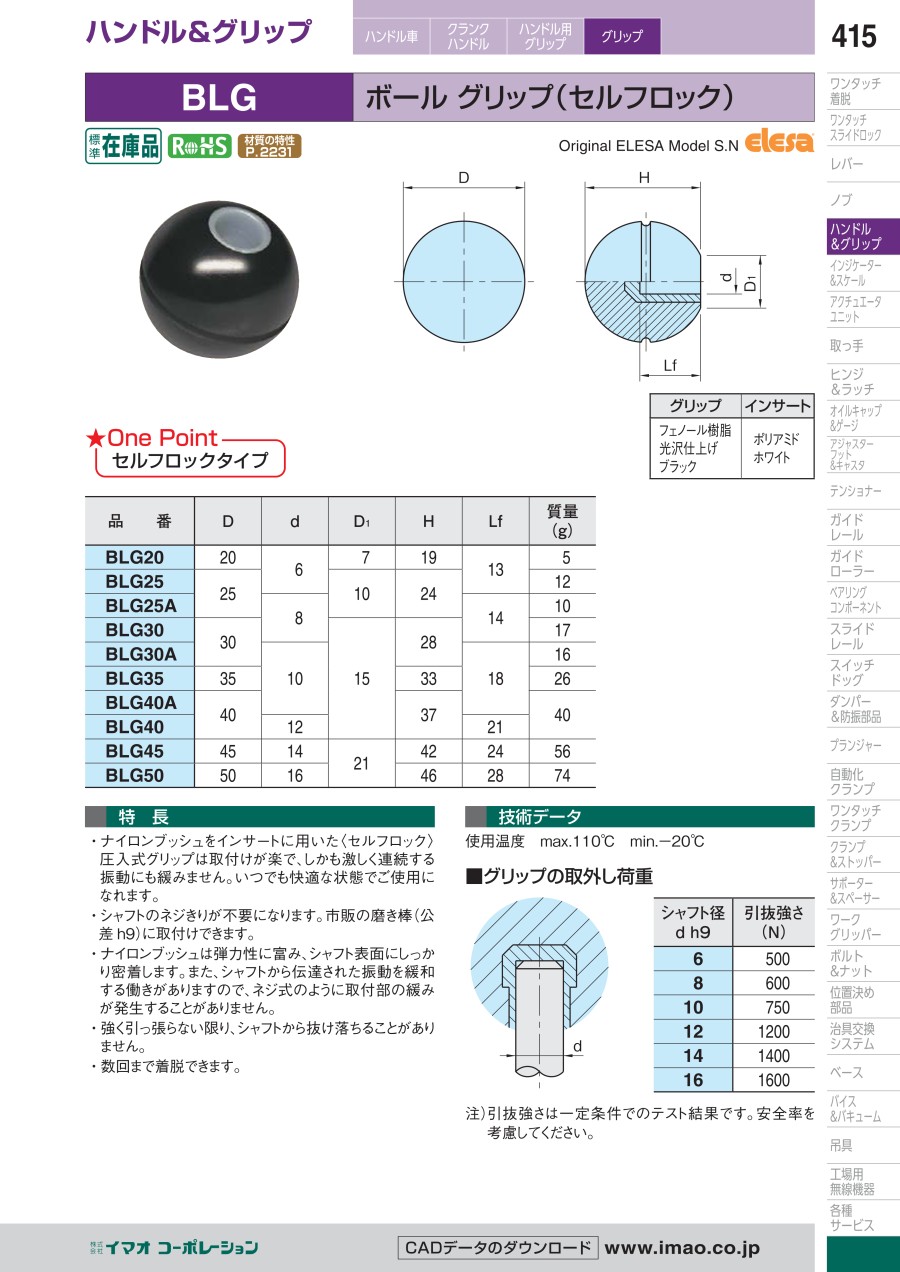

カタログ
ボール グリップ（セルフロック） （BLG）のレビュー
社内の治具製作
4
4.02020/02/22
社内の治具にてパイプ持ち手にこのグリップを採用しました。
少しきつ目のサイズを使用しました。手にフィットして使用感がよい...もっと読む
0人が参考にしています。
自社にて製作の治具、ゲージ類に使用
5
5.02018/08/31
自社にて製作の治具、ゲージ類に使用しています。実装場所のスペース（操作性）、形状、見栄え、などを考慮し都度、見合う商品を...もっと読む
0人が参考にしています。
