イマオコーポレーション

コニカルグリップ（CG）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 368円～484円

税込単価: 405円～532円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

セルフロックタイプとメネジタイプをご用意。【特長】・セルフロックタイプは強く差...

種類
固定形
グリップ材質
樹脂
グリップ詳細材質
フェノール樹脂
グリップ表面
なし
取付部表面処理
なし

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CG（セルフロック）

CG-M（メネジ）

製品仕様

タイプ	グリップ	メネジ	使用温度
CG	フェノール樹脂光沢仕上げブラック	-	max.110℃ min.-20℃
CG-M	フェノール樹脂光沢仕上げブラック	黄銅（カドミウム低減材）	max.110℃ min.-20℃

規格表

CG（セルフロック）

CG-M（メネジ）

型番リスト

表示件数

型番

CG20M

CG25M

CG25MA

形状

取付方法

ネジの呼び

グリップ太さ【範囲選択】

(mm)

グリップ太さ D

(mm)

グリップ長さ【範囲選択】

(mm)

グリップ長さ

(mm)

取付部材質

シャフト挿入穴径 d

(mm)

RoHS?

最小発注数量

スティック形(テーパ)	めねじ	M5	～19.9	15	～30	20	黄銅	-	10	1個
スティック形(テーパ)	めねじ	M8	20～24.9	20	～30	26	黄銅	-	10	1個
スティック形(テーパ)	めねじ	M6	20～24.9	20	～30	26	黄銅	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

368円 ( 405円 )	在庫品1日目当日出荷可能
484円 ( 532円 )	5日目
436円 ( 480円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

セルフロックタイプとメネジタイプをご用意。
【特長】
・セルフロックタイプは強く差込むだけで取付けできますので市販品の磨き棒（公差h9）がそのままご利用になれます。

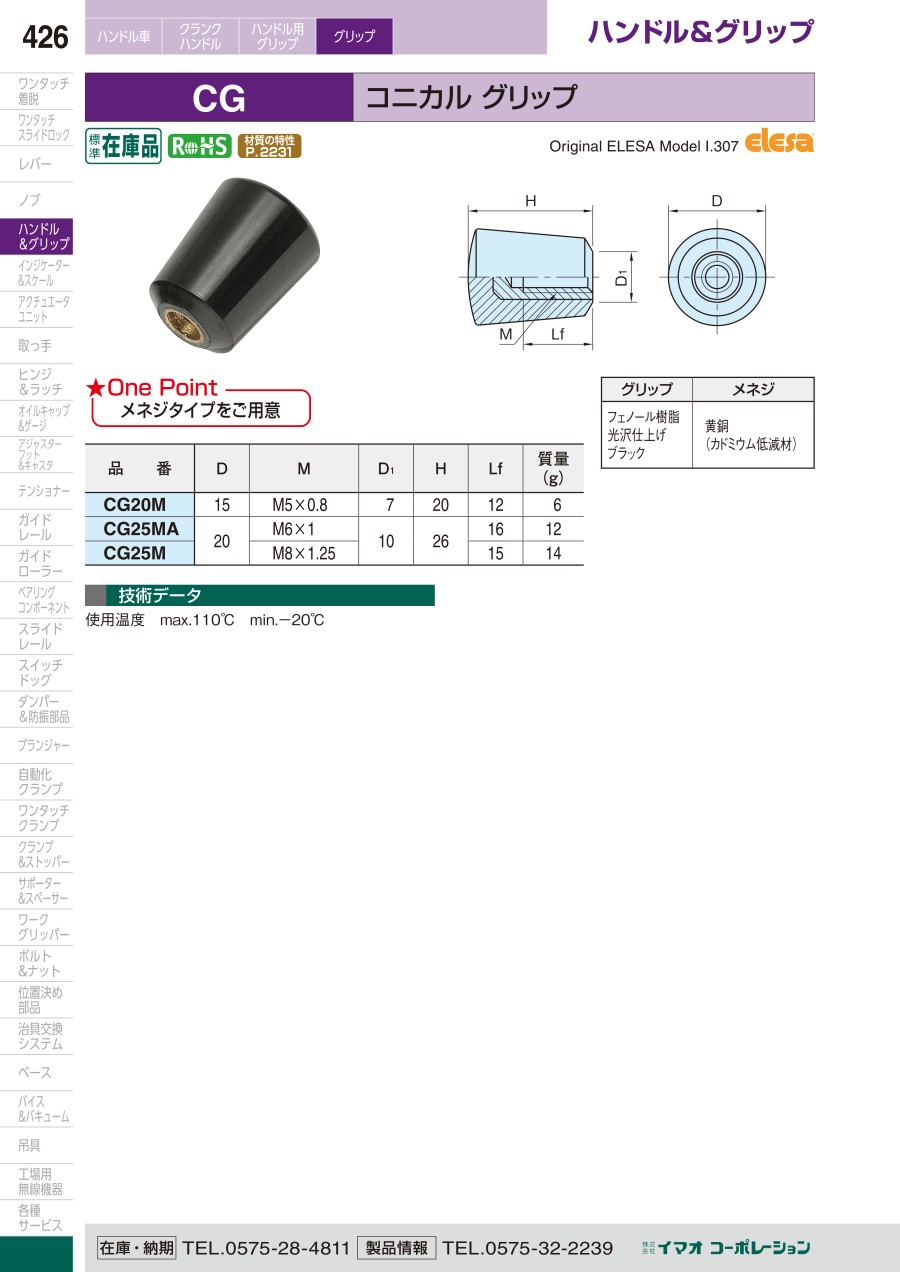

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
