オイルプラグ（PN・PO）
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
コストパフォーマンスにすぐれたオイルプラグ

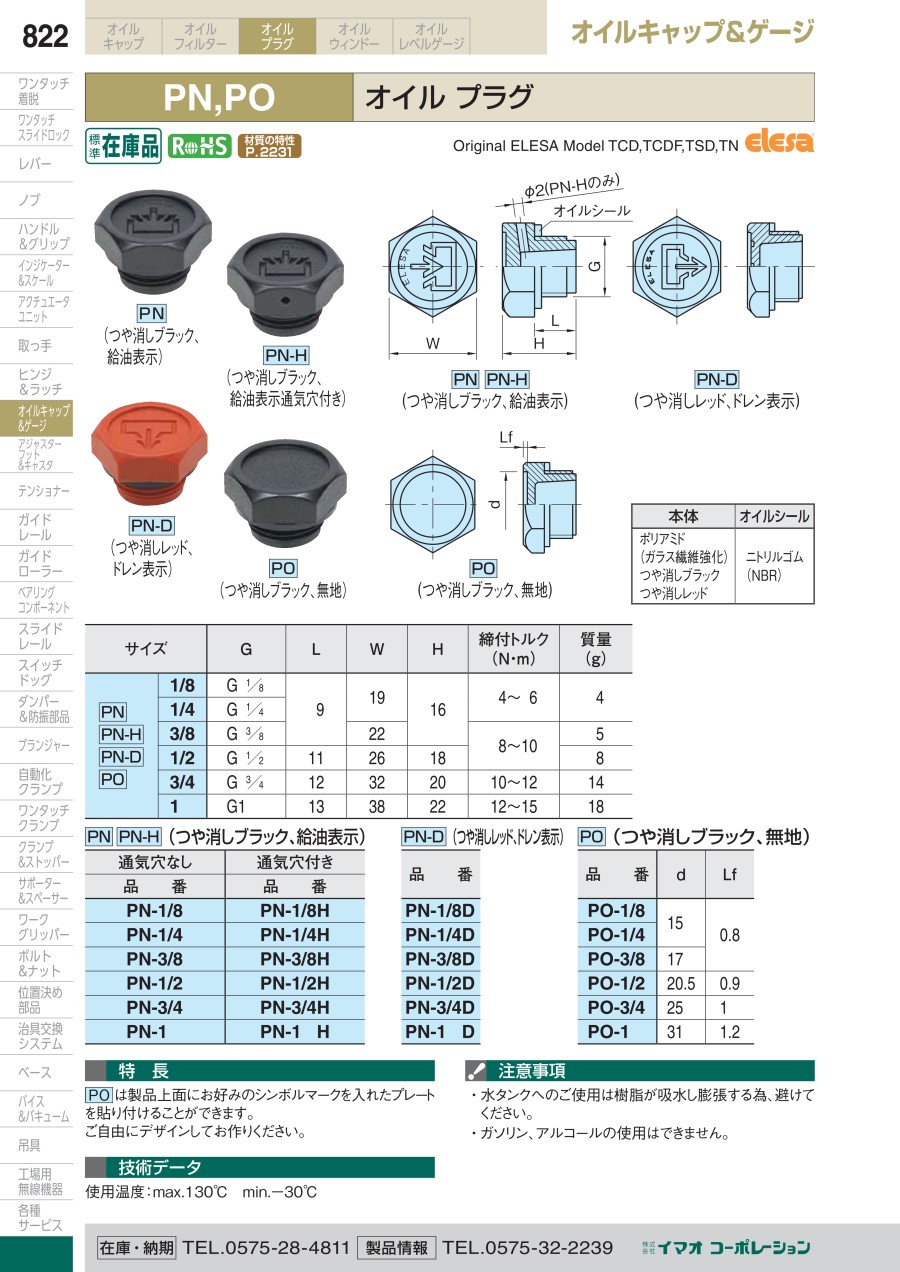

PNの外観（つや消しブラック、給油表示）
PN-Hの外観（つや消しブラック、給油表示通気穴付き）
PN-Dの外観（つや消しレッド、ドレン表示）
POの外観（つや消しブラック、無地）
PN、 PN-Hの寸法図（つや消しブラック、給油表示）
PN-Dの寸法図（つや消しレッド、ドレン表示）
POの寸法図（つや消しブラック、無地）
| サイズ | Ｇ | Ｌ | W | H | 締付けトルク (N・m) | 質量 (g) | |
|---|---|---|---|---|---|---|---|
| PN PN-H PN-D PO | 1/8 | G1/8 | 9 | 19 | 16 | 4～6 | 4 |
| 1/4 | G1/4 | ||||||
| 3/8 | G3/8 | 22 | 8～10 | 5 | |||
| 1/2 | G1/2 | 11 | 26 | 18 | 8 | ||
| 3/4 | G3/4 | 12 | 32 | 20 | 10～12 | 14 | |
| 1 | G1 | 13 | 38 | 22 | 12～15 | 18 | |
| 本体 | オイルシール |
|---|---|
| ポリアミド (ガラス繊維強化) つや消しブラック つや消しレッド | 二トリルゴム (NBR ) |
詳細情報
基本情報
注油口、ドレン用のプラグです。
【特長】
・PN-Hタイプは通気穴付きます。
・POタイプは製品上面にお好みのシンボルマークを入れたプレートを貼り付けることができます。
・ご自由にデザインしてお作りください。
・使用温度 -30℃～+130℃。
【用途】
・オイルタンクに利用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
オイルプラグ（PN・PO）のレビュー
真空機の交換用オイルプラグ
2
2.02019/12/12
交換用オイルプラグとしてサイズを確認し適合すると思って、
サイズ図面をみて購入したが、サイズが一回り大きく合わなかった。...もっと読む
0人が参考にしています。
ダイカストマシンの冷却回路に
5
5.02019/04/09
お客様よりご指定がありましたので、購入しました。品質は特に問題ありません。PTねじでの取り付けで、取り付け自体は問題あり...もっと読む
0人が参考にしています。
修理で使用
3
3.02019/04/09
40年ぐらい前の古い機械のオイルプラグが経年劣化で壊れてしまいましたので、交換品として購入しました。同じ部品はもう売って...もっと読む
0人が参考にしています。
ギアBOX用オイルタンクのキャップとして
4
4.02018/10/10
以前に利用していたものとサイズ、性能的に互換性のあるもので、短納期で入手可能であったため購入しました。単純な商品なので、...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q製品を取り付けた状態で逆さにしてもオイルの漏れはないか？
A
空気穴はありませんので、オイル漏れはありません。但し、高圧にならないようにご注意下さい。
Qオイルプラグ（PN,PO）(型番：PN-D）の推奨締付けトルクを教えてください。
A
当該型番の推奨締付けトルクは、12-15N・mです
