小型X軸ラックピニオンステージ TAR-X
- 通常単価(税別)
- 30,759円
- 税込単価
- 33,835円
小型X軸ラックピニオンステージ。【特長】・Ｘ軸、Ｙ軸の2軸の移動が可能。・ラッ...
詳細情報を確認する- 種類
- 本体
- 送り方式
- ラック&ピニオン
- 移動ガイド
- アリ溝
- 移動量（範囲） (mm)
- ～±10.0
- 耐荷重（範囲） (N)
- 30.1～50.0
- テーブル長さ（範囲） (mm)
- 41～60
- テーブル幅（範囲） (mm)
- ～25
- 高さ（範囲） (mm)
- 20.1～25.0
- テーブル材質
- 真鍮
- テーブルサイズ(長さ) L (mm)
- 50
- テーブルサイズ(幅) W (mm)
- 25
- 耐荷重 (N)
- 39.2
- ストローク(X距離) (mm)
- ±10
- テーブルサイズ(厚み) H (mm)
- 22
- テーブル真直度 (μm)
- 20
- テーブル平行度 (μm)
- 50
- 送りツマミ位置
- 全軸サイド
- クランプ
- クランプレバー
- 勝手違い
- 標準
- 透過穴(テーブルセンタ穴)
- あり
- テーブル表面処理
- 低温黒色クロムメッキ
- 送り方式（ラック＆ピニオン種類）
- 標準
閲覧中の商品と併せてご検討ください
TAR-2550Xの仕様・寸法情報
商品情報
小型X軸ラックピニオンステージ TAR-Xの仕様について
TAR-Xの外観
形状図
TAR-Xの形状図1
TAR-Xの形状図2
TAR-Xの形状図3
寸法
（単位：mm）
| 品番 | ステージ面 | 移動ガイド | 移動量 | ストローク （mm/Rotation） |
質量 （g） |
真直度 | 平行度 | 表示分解能 | 位置分解能 | 耐荷重 （N） |
|---|---|---|---|---|---|---|---|---|---|---|
| TAR-2550X | 25×50 | アリ溝方式 | ±10 | 20 | 220 | 0.02 | 0.05 | 0.1 | 0.1 | 78.5 |
- ※ 取りつけ用の六角穴付きボルト（M3×8）が付属しています。
材質・仕上げ
| - | TAR-X |
|---|---|
| ステージ | 真鍮 黒色クロムメッキ |
| 本体 | 真鍮 塗装（シルバー） |
取りつけ
取りつけ用ねじ穴部に座グリ加工をしています。このため上下方向からの固定が可能です。
- 上方向からの固定（両端のみ）：M3
- 下方向からの固定：M2、M3、M4
詳細情報
基本情報
小型X軸ラックピニオンステージ。
【特長】
・Ｘ軸、Ｙ軸の2軸の移動が可能。
・ラック＆ピニオン方式により素早い送りが可能。
・移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもつ。
・取りつけ用スペーサをなくし本体を直接取りつけるため、本体は薄型でコンパクト。
【用途】
・半導体製造装置、電子顕微鏡。

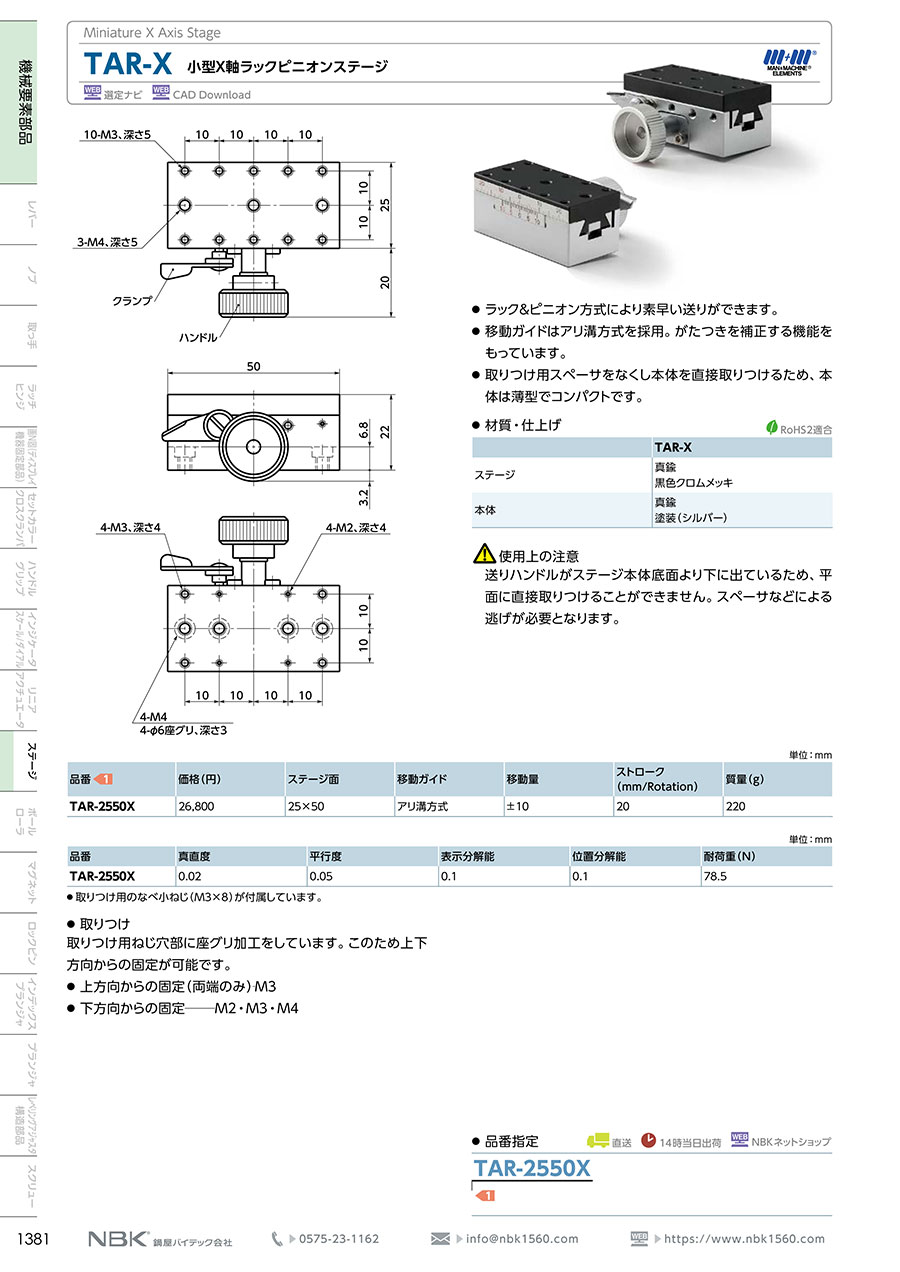

カタログ
