X軸ねじ送りステージ TAS

X軸ねじ送りステージ TAS
通常単価(税別)
25,187円～30,960円
税込単価
27,706円～34,056円

X軸ねじ送りステージです。【特長】・X軸、Y軸の2軸の移動が可能です。・微動送...

詳細情報を確認する
  • 種類
    本体
  • 送り方式
    送りねじ
  • 移動ガイド
    アリ溝
  • 移動量（範囲） (mm)
    ～±10.0
  • テーブル幅（範囲） (mm)
    ～25
  • 高さ（範囲） (mm)
    15.1～20.0
  • テーブル材質
    真鍮
  • テーブル真直度 (μm)
    20
  • テーブル平行度 (μm)
    50
  • 送りツマミ位置
    全軸センタ
  • クランプ
    なし
  • 勝手違い
    標準
  • テーブル表面処理
    低温黒色クロムメッキ
  • 送り方式（送りねじ種類）
    つまみ操作
  • 送り方式（送りピッチ） (mm)
    0.5mm

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
数量：

商品情報

X軸ねじ送りステージ TASの仕様について

X軸ねじ送りステージ TAS:関連画像

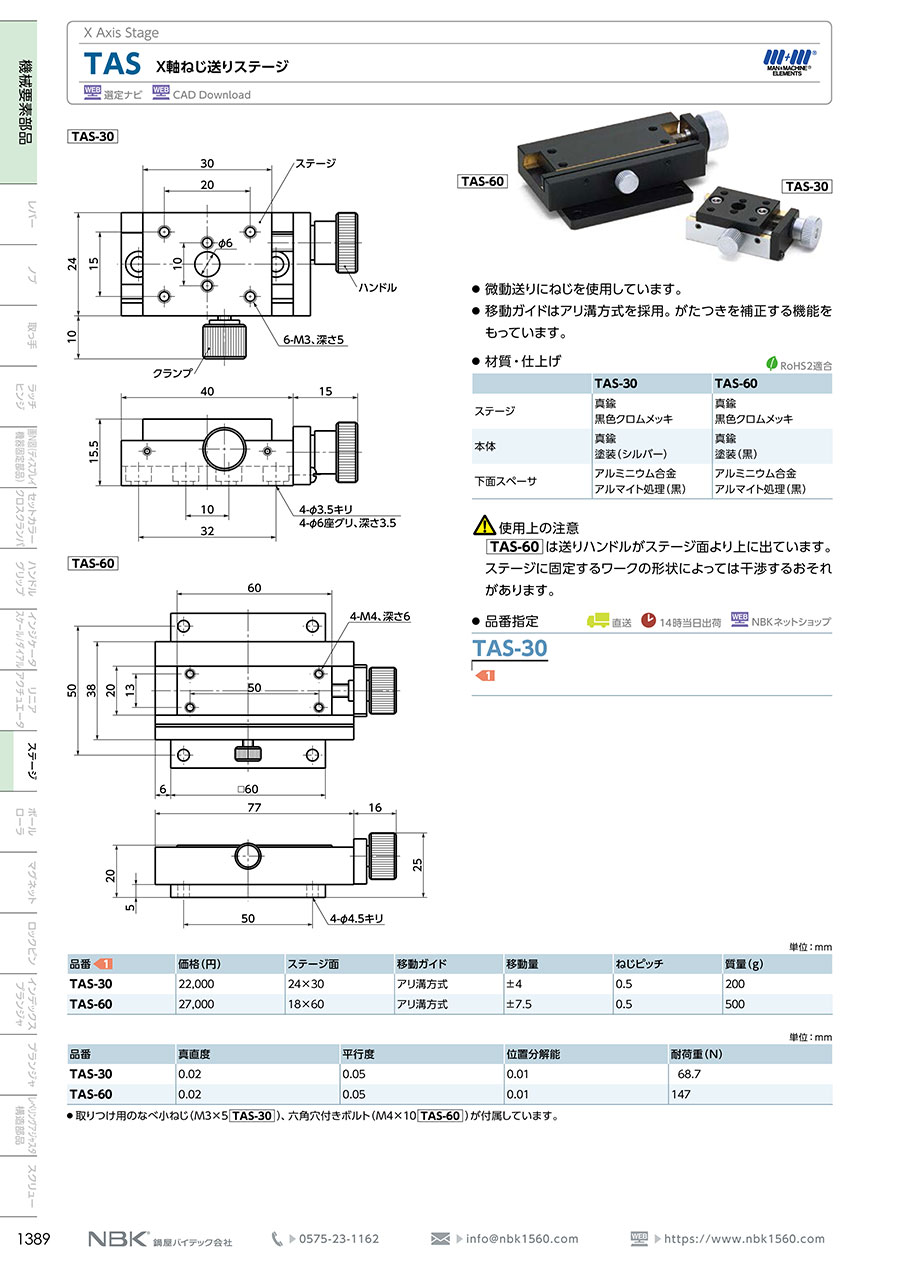

TASの外観（TAS-30／TAS-60）

形状図

X軸ねじ送りステージ TAS:関連画像

TAS-30

X軸ねじ送りステージ TAS:関連画像

TAS-60

寸法



（単位：mm）



品番 ステージ面 移動ガイド 移動量 ねじピッチ 質量
(g)		 真直度 平行度 位置分解能 耐荷重
（N）
TAS-30 24×30 アリ溝方式 ±4 0.5 200 0.02 0.05 0.01 68.7
TAS-60 18×60 アリ溝方式 ±7.5 0.5 500 0.02 0.05 0.01 147
  • ※ 取りつけ用の六角穴付きボルト（M3×6…TAS-30、M4×10…TAS-60）が付属しています。

材質・仕上げ

- TAS-30 TAS-60
ステージ 真鍮
黒色クロムメッキ		 真鍮
黒色クロムメッキ
本体 真鍮
塗装（シルバー）		 真鍮
塗装（黒）
下面スペーサ アルミニウム合金
アルマイト処理（黒）		 アルミニウム合金
アルマイト処理（黒）

使用上の注意

  • ※ TAS-60は送りハンドルがステージ面より上に出ています。ステージに固定するワークの形状によっては干渉するおそれがあります。

型番リスト

表示件数
  • 1
    • 型番
    TAS-30
    TAS-60

    耐荷重（範囲）

    (N)

    テーブル長さ（範囲）

    (mm)

    テーブルサイズ(長さ) L

    (mm)

    テーブルサイズ(幅) W

    (mm)

    耐荷重

    (N)

    ストローク(X距離)

    (mm)

    テーブルサイズ(厚み) H

    (mm)

    透過穴(テーブルセンタ穴)

    		RoHS?最小発注数量
    30.1～50.0
    26～40
    30
    24
    34.3
    ±4
    15.5
    あり
    10
    1個
    50.1～100.0
    41～60
    60
    20
    73.5
    ±7.5
    20
    なし
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,187円
    ( 27,706円 )
    4日目
    30,960円
    ( 34,056円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    X軸ねじ送りステージです。
    【特長】
    ・X軸、Y軸の2軸の移動が可能です。
    ・微動送りにねじを使用しています。
    ・移動ガイドはアリ溝方式を採用します。
    ・がたつきを補正する機能をもっています。
    ・材質、仕上げは、ステージ：真論、黒色クロムメッキ。
    ・本体：真鍮。塗装（シルバー）--TAS-30XY、塗装（黒）--TAS-60XY。
    ・下面スペーサ：アルミニウム合金、アルマイト処理（黒）。
    【用途】
    ・半導体製造装置、電子顕微鏡。
