イマオコーポレーション

小型アルミニウムハンドル車（AH,AHG,AHR,AHRS）

Name: 小型 アルミニウム ハンドル車 （AH,AHG,AHR,AHRS）
Brand: イマオコーポレーション
SKU: 221000241608
Rating: 4.5 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 1,132円～6,997円

税込単価: 1,245円～7,697円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

グリルノブ（回転グリップ付き）（GHｰN）

通常価格(税別)： 1,955円 (税込価格：2,151円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

小型ステンレスハンドル車（SSH,SSHR）

通常価格(税別)： 3,697円 (税込価格：4,067円)

通常出荷日：在庫品1日目

【特長】・材質引張強度250N/mm2以上。・軸穴加工を承ります。またAHｰR...

詳細情報を確認する

ハンドル種類
ディスク/ローレット形
ハンドル材質
アルミニウム
ハンドル外径【範囲選択】
～80
ハンドル表面処理
黒アルマイト

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が76型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AH-C／AHG-C／AHR-C／AHRS-C（下穴）

AH-R／AHG-R／AHR-R／AHRS-R（精度穴）

製品仕様

タイプ	ハンドル車	握り
AH（握りなし）	アルミ合金（A5056）アルマイト表面処理ブラック	-
AHG（固定握り付き）		SUM22 硬質クロムメッキ
AHR（回転握り付き）		ポリアミド（AHR80のみフェノール樹脂）ブラック
AHRS（小型回転握り付き）		ポリアミドつや消しブラック

握りなし		SA型固定握り付き		RG型回転握り付き		RG-S型回転握り付き
型番	質量（kg）	型番	質量（kg）	型番	質量（kg）	型番	質量（kg）
AH32C	30	-	-	-	-	-	-
AH40C	50	-	-	-	-	AHRS40C	60
AH50C	90	AHG50C	100	AHR50C	100	AHRS50C	100
AH63C	150	AHG63C	160	AHR63C	160	AHRS63C	160
AH80C	270	AHG80C	290	AHR80C	290	-	-
AH32R	30	-	-	-	-	-	-
AH40R	50	-	-	-	-	AHRS40R	60
AH50R	90	AHG50R	100	AHR50R	100	AHRS50R	100
AH63R	150	AHG63R	160	AHR63R	160	AHRS63R	160
AH80R	270	AHG80R	290	AHR80R	290	-	-

規格表

注意・禁止事項

AHタイプには握り取付け用メネジがありません。

型番リスト

表示件数

型番

(mm)

取付部穴加工

止めねじ加工

グリップ材質

グリップ

グリップ種類

(mm)

(φ)

タップ貫通穴サイズ

(mm)

グリップ表面処理

トラスココード

RoHS?

最小発注数量

32	下穴	なし	-	グリップなし/取付穴なし	-	22	16	5	-	-	105-7839	10	1個
32	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	22	16	5	M8	-	-	10	1個
32	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	22	16	5	M10	-	-	10	1個
32	軸穴(精度穴)	なし	-	グリップなし/取付穴なし	-	22	16	8	-	-	-	10	1個
32	軸穴(精度穴)	1ヶ所	-	グリップなし/取付穴なし	-	22	16	8	-	-	-	10	1個
40	下穴	なし	-	グリップなし/取付穴なし	-	25	18	5	-	-	105-7847	10	1個
40	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	25	18	5	M8	-	-	10	1個
40	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	25	18	5	M10	-	-	10	1個
40	軸穴(精度穴)	なし	-	グリップなし/取付穴なし	-	25	18	8	-	-	-	10	1個
40	軸穴(精度穴)	1ヶ所	-	グリップなし/取付穴なし	-	25	18	8	-	-	-	10	1個
50	下穴	なし	-	グリップなし/取付穴なし	-	28	22	5	-	-	105-7855	10	1個
50	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	28	22	5	M10	-	-	10	1個
50	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	28	22	5	M12	-	-	10	1個
50	軸穴(精度穴)	なし	-	グリップなし/取付穴なし	-	28	22	10	-	-	105-7910	10	1個
50	軸穴(精度穴)	1ヶ所	-	グリップなし/取付穴なし	-	28	22	10	-	-	-	10	1個
63	下穴	なし	-	グリップなし/取付穴なし	-	32	27	5	-	-	105-7871	10	1個
63	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	32	27	5	M10	-	-	10	1個
63	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	32	27	5	M12	-	-	10	1個
63	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	32	27	5	M16	-	-	10	1個
63	軸穴(精度穴)	なし	-	グリップなし/取付穴なし	-	32	27	12	-	-	105-7936	10	1個
63	軸穴(精度穴)	1ヶ所	-	グリップなし/取付穴なし	-	32	27	12	-	-	-	10	1個
80	下穴	なし	-	グリップなし/取付穴なし	-	40	35	5	-	-	105-7898	10	1個
80	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	40	35	5	M16	-	-	10	1個
80	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	40	35	5	M20	-	-	10	1個
80	タップ貫通穴	なし	-	グリップなし/取付穴なし	-	40	35	5	M24	-	-	10	1個
80	軸穴(精度穴)	なし	-	グリップなし/取付穴なし	-	40	35	16	-	-	105-7952	10	1個
80	軸穴(精度穴)	1ヶ所	-	グリップなし/取付穴なし	-	40	35	16	-	-	-	10	1個
50	下穴	なし	スチール	グリップあり	固定式	28	22	5	-	クロムメッキ	-	10	1個
50	タップ貫通穴	なし	スチール	グリップあり	固定式	28	22	5	M10	クロムメッキ	-	10	1個
50	タップ貫通穴	なし	スチール	グリップあり	固定式	28	22	5	M12	クロムメッキ	-	10	1個
50	軸穴(精度穴)	なし	スチール	グリップあり	固定式	28	22	10	-	クロムメッキ	-	10	1個
50	軸穴(精度穴)	1ヶ所	スチール	グリップあり	固定式	28	22	10	-	クロムメッキ	-	10	1個
63	下穴	なし	スチール	グリップあり	固定式	32	27	5	-	クロムメッキ	-	10	1個
63	タップ貫通穴	なし	スチール	グリップあり	固定式	32	27	5	M10	クロムメッキ	-	10	1個
63	タップ貫通穴	なし	スチール	グリップあり	固定式	32	27	5	M12	クロムメッキ	-	10	1個
63	タップ貫通穴	なし	スチール	グリップあり	固定式	32	27	5	M16	クロムメッキ	-	10	1個
63	軸穴(精度穴)	なし	スチール	グリップあり	固定式	32	27	12	-	クロムメッキ	-	10	1個
63	軸穴(精度穴)	1ヶ所	スチール	グリップあり	固定式	32	27	12	-	クロムメッキ	-	10	1個
80	下穴	なし	スチール	グリップあり	固定式	40	35	5	-	クロムメッキ	-	10	1個
80	タップ貫通穴	なし	スチール	グリップあり	固定式	40	35	5	M16	クロムメッキ	-	10	1個
80	タップ貫通穴	なし	スチール	グリップあり	固定式	40	35	5	M20	クロムメッキ	-	10	1個
80	タップ貫通穴	なし	スチール	グリップあり	固定式	40	35	5	M24	クロムメッキ	-	10	1個
80	軸穴(精度穴)	なし	スチール	グリップあり	固定式	40	35	16	-	クロムメッキ	-	10	1個
80	軸穴(精度穴)	1ヶ所	スチール	グリップあり	固定式	40	35	16	-	クロムメッキ	-	10	1個
50	下穴	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	28	22	5	-	なし	105-7863	10	1個
50	タップ貫通穴	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	28	22	5	M10	なし	-	10	1個
50	タップ貫通穴	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	28	22	5	M12	なし	-	10	1個
50	軸穴(精度穴)	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	28	22	10	-	なし	105-7928	10	1個
50	軸穴(精度穴)	1ヶ所	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	28	22	10	-	なし	-	10	1個
63	下穴	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	32	27	5	-	なし	105-7880	10	1個
63	タップ貫通穴	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	32	27	5	M10	なし	-	10	1個
63	タップ貫通穴	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	32	27	5	M12	なし	-	10	1個
63	タップ貫通穴	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	32	27	5	M16	なし	-	10	1個
63	軸穴(精度穴)	なし	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	32	27	12	-	なし	105-7944	10	1個
63	軸穴(精度穴)	1ヶ所	[樹脂] ポリアミド	グリップあり	[回転式] 回転式	32	27	12	-	なし	-	10	1個
80	下穴	なし	[樹脂] フェノール	グリップあり	[回転式] 回転式	40	35	5	-	なし	105-7901	10	1個
80	タップ貫通穴	なし	[樹脂] フェノール	グリップあり	[回転式] 回転式	40	35	5	M16	なし	-	10	1個
80	タップ貫通穴	なし	[樹脂] フェノール	グリップあり	[回転式] 回転式	40	35	5	M20	なし	-	10	1個
80	タップ貫通穴	なし	[樹脂] フェノール	グリップあり	[回転式] 回転式	40	35	5	M24	なし	-	10	1個
80	軸穴(精度穴)	なし	[樹脂] フェノール	グリップあり	[回転式] 回転式	40	35	16	-	なし	105-7961	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,239円 ( 1,363円 )	在庫品1日目当日出荷可能
2,997円 ( 3,297円 )	5日目
2,997円 ( 3,297円 )	5日目
1,132円 ( 1,245円 )	3日目
2,200円 ( 2,420円 )	6日目
1,485円 ( 1,634円 )	在庫品1日目当日出荷可能
3,097円 ( 3,407円 )	5日目
3,097円 ( 3,407円 )	5日目
1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
2,363円 ( 2,599円 )	6日目
1,531円 ( 1,684円 )	在庫品1日目当日出荷可能
3,297円 ( 3,627円 )	5日目
3,297円 ( 3,627円 )	5日目
1,747円 ( 1,922円 )	在庫品1日目当日出荷可能
2,442円 ( 2,686円 )	6日目
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
4,197円 ( 4,617円 )	6日目
4,197円 ( 4,617円 )	5日目
4,197円 ( 4,617円 )	5日目
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
3,397円 ( 3,737円 )	6日目
3,831円 ( 4,214円 )	在庫品1日目当日出荷可能
5,397円 ( 5,937円 )	5日目
5,397円 ( 5,937円 )	5日目
5,397円 ( 5,937円 )	5日目
3,897円 ( 4,287円 )	在庫品1日目当日出荷可能
4,897円 ( 5,387円 )	5日目
2,167円 ( 2,384円 )	在庫品1日目当日出荷可能
3,797円 ( 4,177円 )	5日目
3,797円 ( 4,177円 )	5日目
2,035円 ( 2,239円 )	3日目
3,097円 ( 3,407円 )	6日目
3,188円 ( 3,507円 )	在庫品1日目当日出荷可能
4,697円 ( 5,167円 )	5日目
4,697円 ( 5,167円 )	5日目
4,697円 ( 5,167円 )	5日目
2,612円 ( 2,873円 )	3日目
3,897円 ( 4,287円 )	5日目
4,630円 ( 5,093円 )	3日目
6,197円 ( 6,817円 )	5日目
6,197円 ( 6,817円 )	5日目
6,197円 ( 6,817円 )	5日目
4,597円 ( 5,057円 )	3日目
5,497円 ( 6,047円 )	5日目
2,941円 ( 3,235円 )	在庫品1日目当日出荷可能
4,597円 ( 5,057円 )	5日目
4,597円 ( 5,057円 )	5日目
2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
3,797円 ( 4,177円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
5,297円 ( 5,827円 )	5日目
5,297円 ( 5,827円 )	5日目
5,297円 ( 5,827円 )	5日目
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
4,597円 ( 5,057円 )	6日目
5,297円 ( 5,827円 )	在庫品1日目当日出荷可能
6,997円 ( 7,697円 )	5日目
6,997円 ( 7,697円 )	5日目
6,997円 ( 7,697円 )	5日目
4,800円 ( 5,280円 )	3日目

基本情報

基本情報

【特長】
・材質引張強度250N/mm²以上。
・軸穴加工を承ります。またAHｰRは回り止め穴加工を承ります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

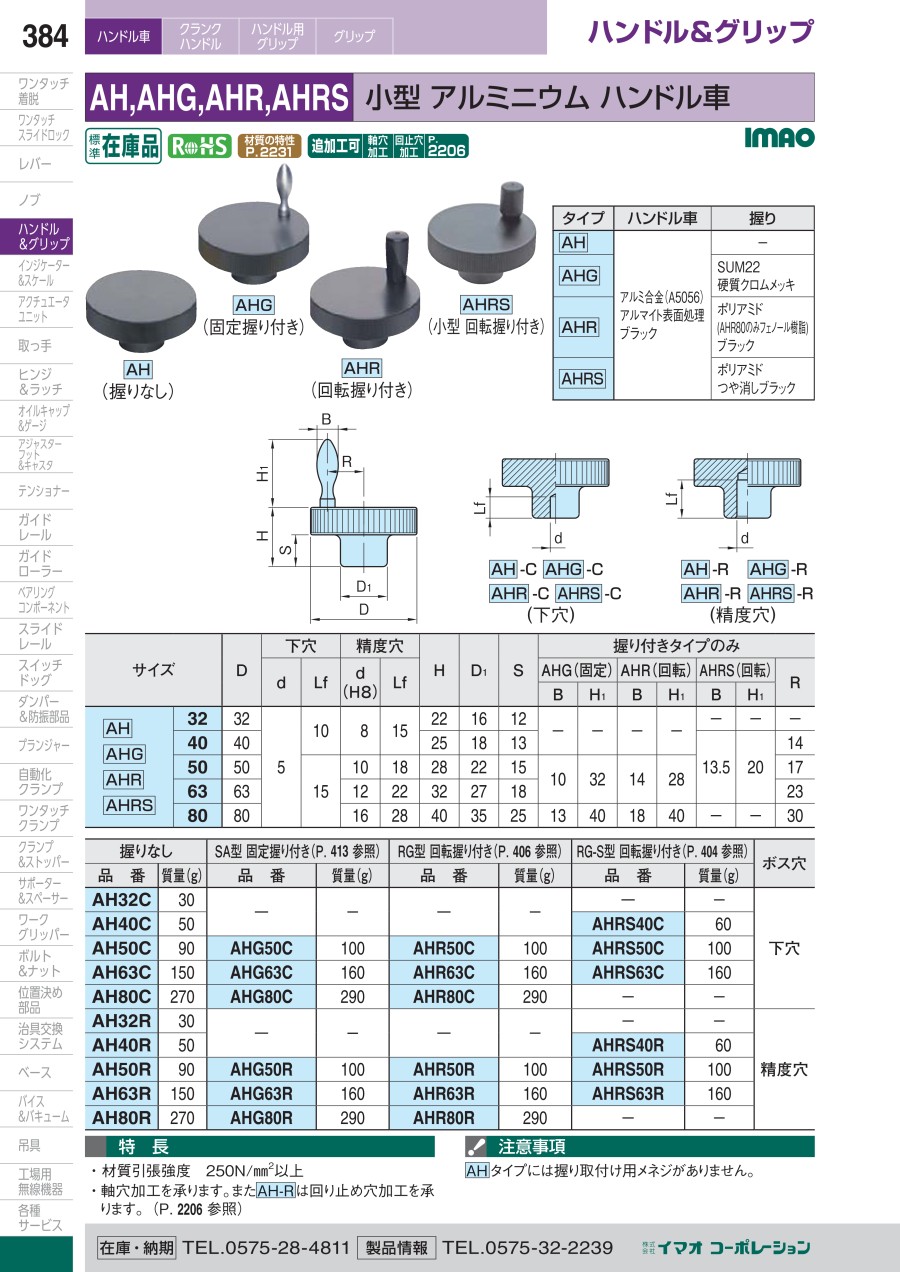

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
