イマオコーポレーション

ロッキングレバー（LL）

Name: ロッキング レバー（LL）
Brand: イマオコーポレーション
SKU: 221000241574
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 1,192円～5,797円

税込単価: 1,311円～6,377円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エルゴアジャストクランプレバー（EAL）

通常価格(税別)： 475円 (税込価格：523円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

クランプレバー（KF・KR）

4.7

通常価格(税別)： 971円 (税込価格：1,068円)

通常出荷日：在庫品1日目

先端が握り玉で手になじみ易いレバーです。【特長】・材質は、スチール製とステンレ...

詳細情報を確認する

種類
その他機能付きレバー
操作方向
左右(回転)
クランプ機構
なし
レバー角度 (rad)
20
ノブ付レバー形状
握り玉
ノブ材質
ABS
ノブ表面処理
なし

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LL-C（下穴）の寸法図

LL-R、LL-R-SUS（精度穴）
寸法図

LL-T（メネジ）の寸法図

製品仕様

LL-C、LL-R、LL-T
（スチール製）

LL-R-SUS
（SUS製）

下穴（スチール製）		精度穴（スチール製）		精度穴（SUS製）		メネジ（スチール製）
型番	質量（g）	型番	質置（g）	型番	質量（g）	型番	質量（g）
LL 50C	150	LL 50R	140	LL 50R-SUS	140	LL 50T	142
LL 75C	280	LL 75R	255	LL 75R-SUS	255	LL 75T	260
LL100C	460	LL100R	410	LL100R-SUS	410	LL100T	420

規格表

型番		R	下穴		精度穴		メネジ		H	D₁	H₁	D	D₂	A
型番		R	d	Lf	d（H8）	Lf	M	Lf	H	D₁	H₁	D	D₂	A
LL-C／LL-R LL-T LL-R-SUS	50	50	5	10	10	19	M10×1.5	20	55	25	37.5	20	8	25
	75	75			12	22	M12×1.75	25	72	30	45	25	10	30
	100	100			16	25	M16×2	30	90	35	52.5	32	12	35

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

レバー材質

めねじ・丸穴加工

本体色

回し半径

(mm)

本体・レバー表面処理

取付部材質

取付部表面処理

RoHS?

最小発注数量

丸穴	5	[スチール] スチール	止まり穴	ブラック	50	メラミン塗装	スチール	メラミン塗装	10	1個
丸穴	10	[スチール] スチール	精度穴	ブラック	50	メラミン塗装	スチール	メラミン塗装	10	1個
丸穴	10	[ステンレス] ステンレス	精度穴	シルバー	50	なし	ステンレス	なし	10	1個
メネジ	M10	[スチール] スチール	止まり穴	ブラック	50	メラミン塗装	スチール	メラミン塗装	10	1個
丸穴	5	[スチール] スチール	止まり穴	ブラック	75	メラミン塗装	スチール	メラミン塗装	10	1個
丸穴	12	[スチール] スチール	精度穴	ブラック	75	メラミン塗装	スチール	メラミン塗装	10	1個
丸穴	12	[ステンレス] ステンレス	精度穴	シルバー	75	なし	ステンレス	なし	10	1個
メネジ	M12	[スチール] スチール	止まり穴	ブラック	75	メラミン塗装	スチール	メラミン塗装	10	1個
丸穴	5	[スチール] スチール	止まり穴	ブラック	100	メラミン塗装	スチール	メラミン塗装	10	1個
丸穴	16	[スチール] スチール	精度穴	ブラック	100	メラミン塗装	スチール	メラミン塗装	10	1個
丸穴	16	[ステンレス] ステンレス	精度穴	シルバー	100	なし	ステンレス	なし	10	1個
メネジ	M16	[スチール] スチール	止まり穴	ブラック	100	メラミン塗装	スチール	メラミン塗装	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,192円 ( 1,311円 )	3日目
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
3,873円 ( 4,260円 )	3日目
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
1,556円 ( 1,712円 )	3日目
1,556円 ( 1,712円 )	在庫品1日目当日出荷可能
4,210円 ( 4,631円 )	3日目
1,556円 ( 1,712円 )	在庫品1日目当日出荷可能
1,863円 ( 2,049円 )	3日目
2,135円 ( 2,349円 )	在庫品1日目当日出荷可能
5,797円 ( 6,377円 )	3日目
2,135円 ( 2,349円 )	4日目

詳細情報

基本情報

基本情報

先端が握り玉で手になじみ易いレバーです。
【特長】
・材質は、スチール製とステンレス製を用意します。
・本体仕様は、下穴、精度穴、メネジの3タイプを用意します。
・幅広く使用できる、スタンダードタイプです。
・グリップはPC型の握り玉を使用しています。
【用途】
・各種装置のレバー操作箇所に最適。

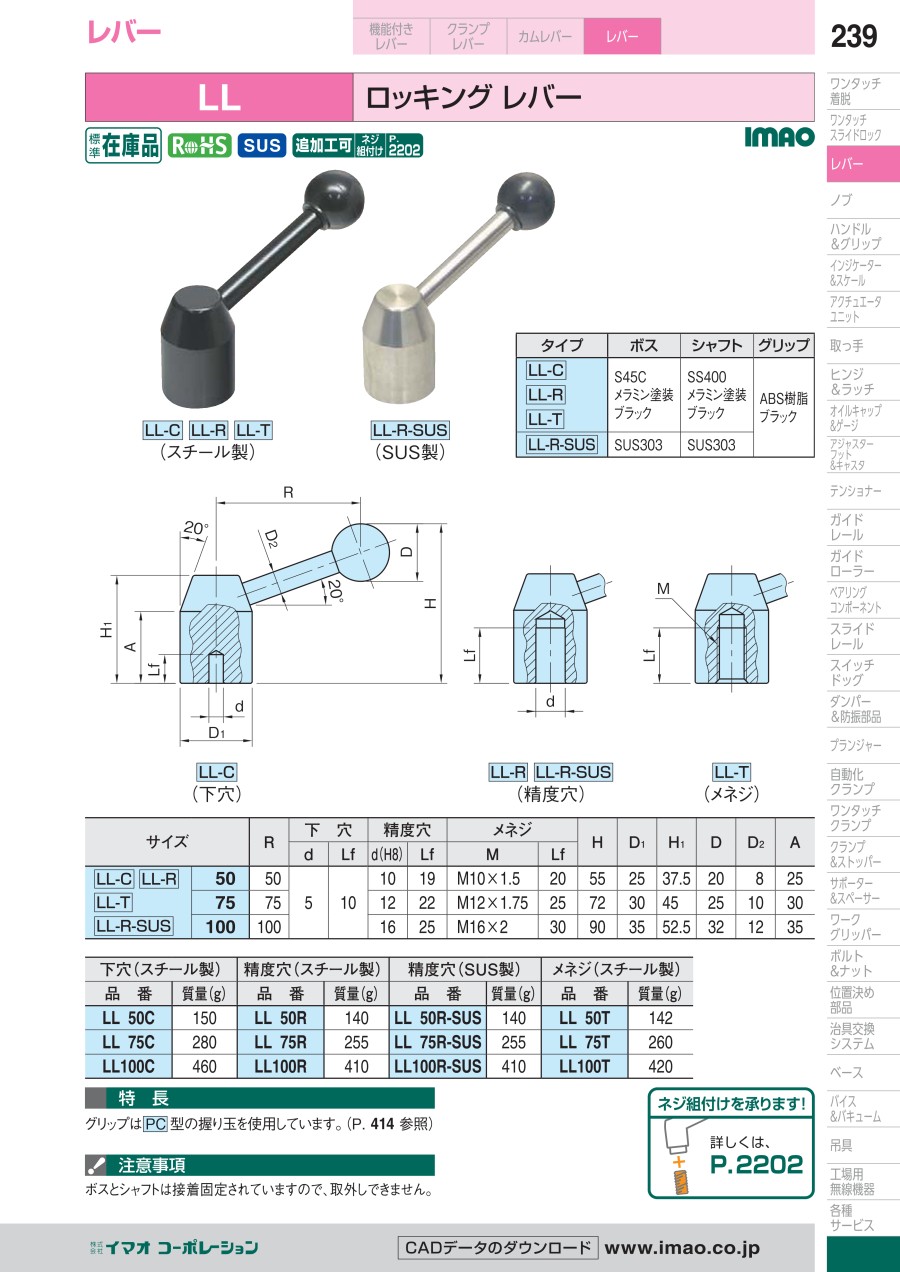

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロッキングレバー（LL）のレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

設備の交換用として使用しています

満足度：5.02022/06/22

既存生産設備の旋盤のハンドルがなくなっていたので、この商品を購入し取り付けました。もとは何が付いていたか不明でしたが、ネ...もっと読む

0人が参考にしています。

自社製品の組み込み部品として使用

満足度：4.02018/08/13

自社製品の組み込み部品として使用しています。購入後に追加工し使用していますが、加工も容易にでき、性能自体も期待通りで満足...もっと読む

0人が参考にしています。

自社製品のレバー部位に使用

満足度：5.02018/08/13

自社製品のレバー部位に使用しています。以前に他の機器で使用されていたものを見て操作性が良さそうであったため自社にても利用...もっと読む

0人が参考にしています。

モーターの変速部分に使用

満足度：5.02018/05/16

モーターの変速部分に使用しています。既製品に付属の取っ手を本商品に交換して使用しています。本商品のサイズや握り玉による使...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qレバーについている握り玉の交換はできますか？

交換できます。別途VONAサポートセンター(0120-343-256)までお問い合わせください。
