イマオコーポレーション

コントロールレバー（CL）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 2,097円～3,189円

税込単価: 2,307円～3,508円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

スナップ方式でご利用になれます。【特長】・ボス穴の表は取付け後に付属品のセンタ...

種類
その他機能付きレバー
取付部の種類
丸穴
レバー材質
ポリアミド
操作方向
左右(回転)
クランプ機構
なし
めねじ・丸穴加工
精度穴
本体色
ブラック
ノブ付レバー形状
シングルレバー
本体・レバー表面処理
なし
取付部材質
スチール
取付部表面処理
四三酸化鉄皮膜
ノブ材質
フェノール
ノブ表面処理
なし

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ボス	インサート	センタープレート	グリップ	シャフト
ポリアミド（ガラス繊維強化）光沢仕上げブラック	SUM22L 四三酸化鉄皮膜	アルミニウム（A1080P）つや消しシルバー	フェノール樹脂光沢仕上げブラック	SUM22L クロムメッキつや消しシルバー

使用温度：max.110℃、min.-20℃

規格表

使用例

注意・禁止事項

高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

CL37

CL45

CL54

取付部サイズ

レバー角度

(rad)

回し半径

(mm)

RoHS?

最小発注数量

8	25	81	10	1個
8	20	108	10	1個
10	20	127	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,097円 ( 2,307円 )	在庫品1日目当日出荷可能
2,797円 ( 3,077円 )	3日目
3,189円 ( 3,508円 )	3日目

詳細情報

基本情報

基本情報

スナップ方式でご利用になれます。
【特長】
・ボス穴の表は取付け後に付属品のセンタープレートで簡単に被うことができます。
・別売品のCLBボール&バネを取付けられ、スナップ方式でご利用になれます。
・125±1°の角度にレバーの操作角度を制限するため、ストップピン用の溝がボスに設けてあります。
・握りはPG型を使用しています。

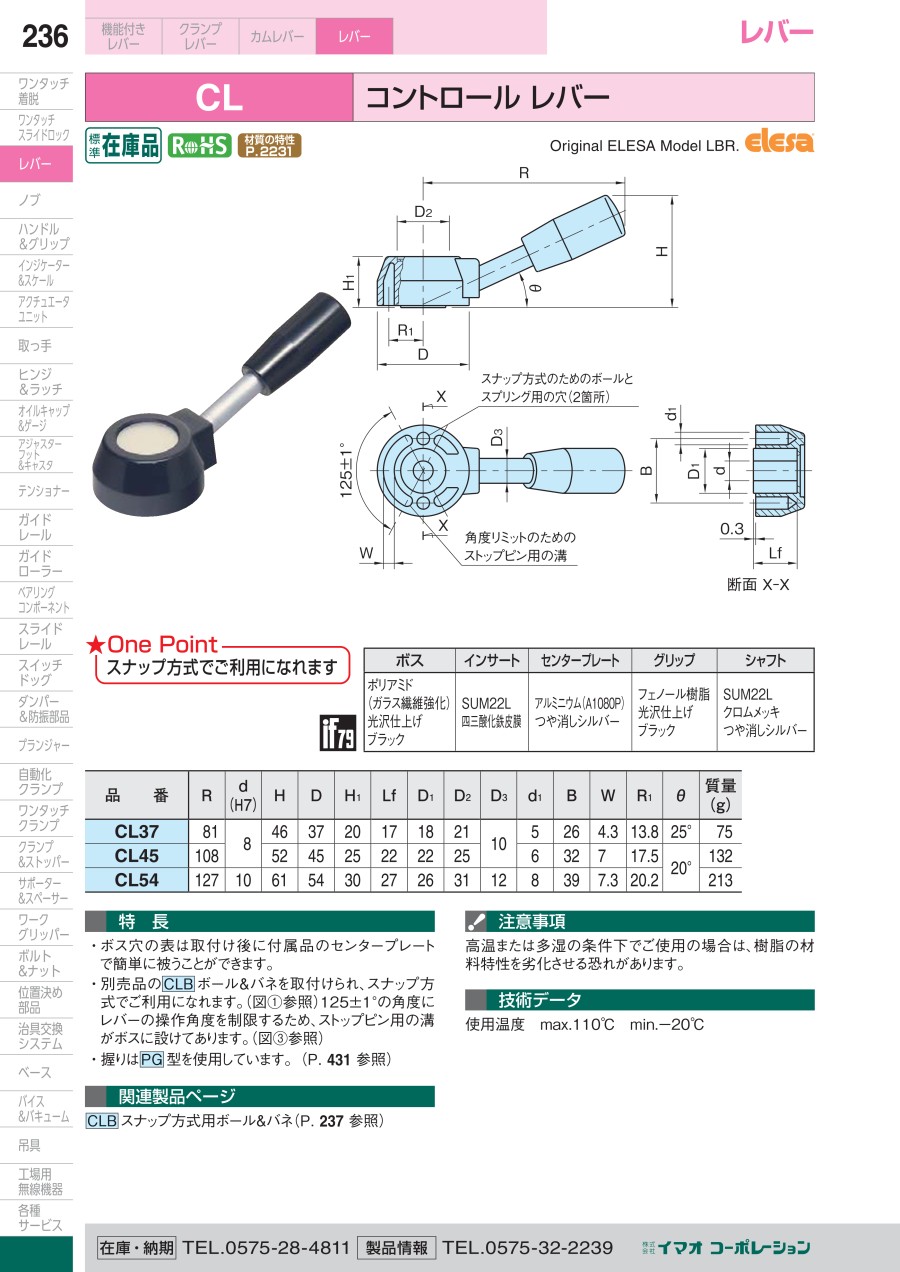

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
