イマオコーポレーション

クランプレバー（SUS製）（FKF-SUS）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,720円～3,740円

税込単価: 2,992円～4,114円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

工具レスでネジを締め付けたり、緩めたりすることができるレバー。【特長】・レバー...

取付部の種類
オネジ
レバー材質
SCS13（SUS304相当）
操作方向
左右(回転)
L字クランプレバー形状
止めネジ式
本体・レバー表面処理
電解研磨
取付部材質
SUS303
取付部表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

クランプレバー(SUS製) (FKF-SUS,FKR-SUS)

タイプ	レバー	ネジ部
FKF-CR-SUS	亜鉛ダイカスト(ZDC1) クロムメッキ	SUS303

製品仕様

FKF-CR-SUS 外形図

サイズ		R	M	H	D	H₁	H₂	D₁	S	A	a	W	歯数
FKF-CR-SUS	12	95	M12×1.75	63	27.5	43	67.5	19	10	13	7.5	1.5	24

サイズ		規格(適応工具の呼び)
サイズ		(-)ドライバー	トルクス
FKF-CR-SUS	12	(-)7 ((-)6)	T27

FKF-CR-SUS(メネジ)

ネジ部SUS製	Lf	質量 (g)
品番	Lf	質量 (g)
FKF12-CR-SUS	17	210

型番リスト

表示件数

型番

取付部サイズ

締付力

(N)

回し半径

(mm)

取付部長さ

(mm)

RoHS?

最小発注数量

M6	4300	40	15	10	1個
M6	4300	40	30	10	1個
M6	4300	40	50	10	1個
M8	8000	65	25	10	1個
M8	8000	65	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
3,252円 ( 3,577円 )	4日目
2,860円 ( 3,146円 )	4日目
3,728円 ( 4,101円 )	9日目
3,740円 ( 4,114円 )	9日目

詳細情報

基本情報

基本情報

工具レスでネジを締め付けたり、緩めたりすることができるレバー。
【特長】
・レバーを360°旋回できない狭い場所での使用が可能。
・ネジ締め付け後は、レバーを任意の位置に変更することが出来る。
・レバー本体はクロムメッキ仕様とステンレス仕様を用意（ネジ部は全てステンレス製）。
・レバーを引き上げると噛み合っていたセレーションがはずれ、フリーになるタイプ。
【用途】
・スライド、長穴等の位置調整部に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

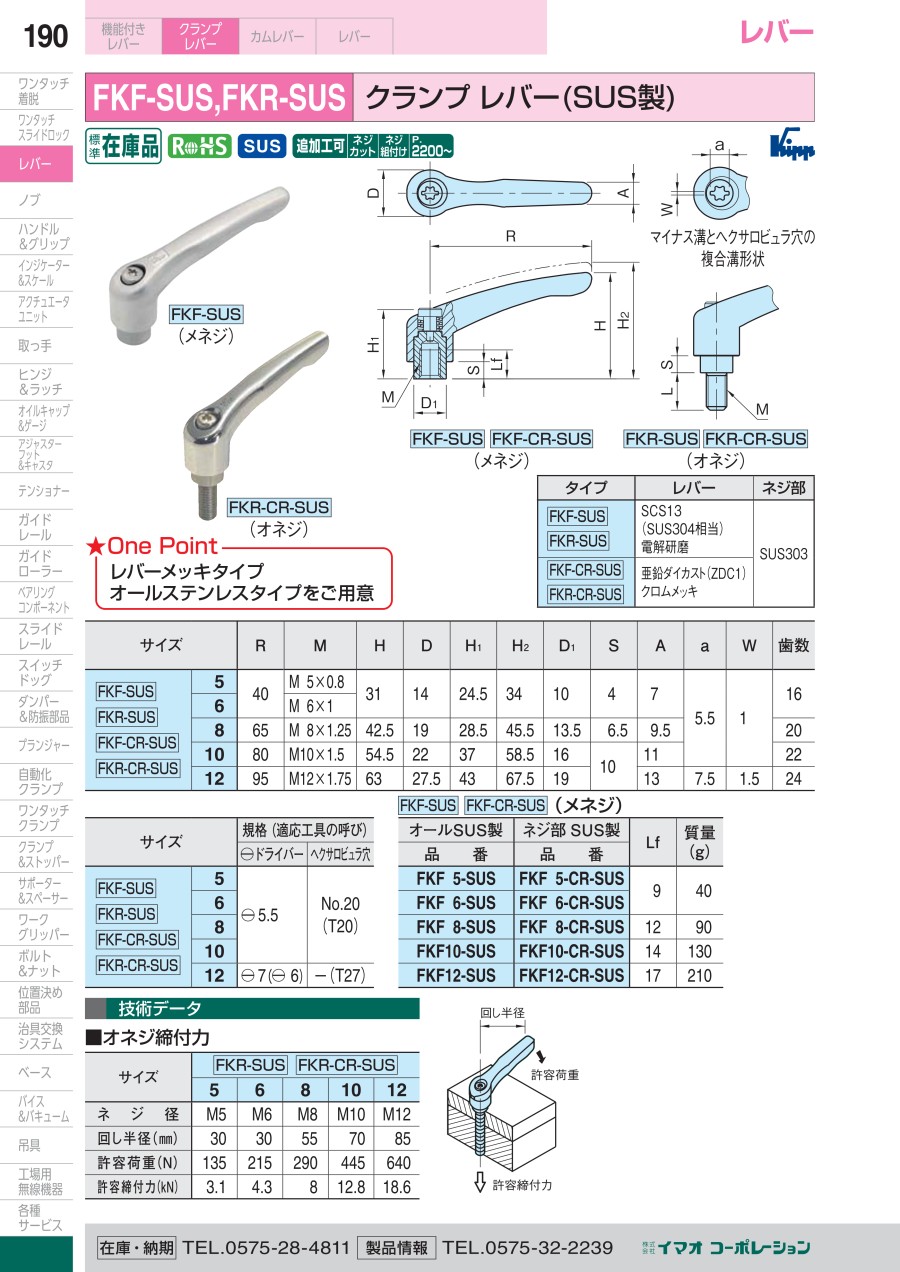

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプレバー（SUS製）（FKF-SUS）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q左ネジ仕様品はありますか？

標準品ではありません。特注品対応となります。詳細はお問合せ下さい。
