クランプレバー（KF・KR）

Name: クランプ レバー（KF・KR）
Brand: イマオコーポレーション
SKU: 221000241530
Rating: 4.7 (14 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（14件）

この商品のFAQをみる（2件）

通常単価(税別): 971円～5,722円

税込単価: 1,068円～6,294円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エルゴアジャストクランプレバー（EAL）

通常価格(税別)： 475円 (税込価格：523円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

クランプレバー（FKF・FKR）

4.7

通常価格(税別)： 613円 (税込価格：674円)

通常出荷日：在庫品1日目

工具レスでネジを締め付けたり、緩めたりすることができる機械レバー。【特長】・レ...

詳細情報を確認する

種類
クランプ機能付きレバー
レバー形状
L字形
レバー材質
亜鉛ダイカスト
操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
レバー角度 (rad)
20
本体色
シルバー
L字クランプレバー形状
止めネジ式
本体・レバー表面処理
塗装

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が73型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

共通の外形図

マイナス溝とヘクサロビュラ穴の複合溝形状

KF／KF-SUS（メネジ）

KR／KR-SUS（オネジ）

規格表

型番		R	M	H	D	H₁	H₂	D₁	D₂	S	a	W	歯数	規格（適応工具の呼び）
型番		R	M	H	D	H₁	H₂	D₁	D₂	S	a	W	歯数	（-）ドライバー	ヘクサロビュラ穴
KF KF-SUS KR KR-SUS	4	40	M 4×0.7	33	14	24	37	10	10.5	4	5.5	1	16	（-）5.5	T20
	5		M 5×0.8
	6		M 6×1
	8	65	M 8×1.25	46	18.5	29	50	13.5	15.5	6.5			20
	10	80	M10×1.5	58	22	37.5	62	16	17	10			22
	12	95	M12×1.75	67	26	42.5	71	19	19	10	7.5	1.5	24	（-）7 （（-）6）	T27
	16	110	M16×2	79	31	51	84	23	22	12	7.5	1.5	26	（-）7 （（-）6）	T27

KF/KF-SUS（メネジ）

スチール製	SUS製	Lf	質量
型番	型番	Lf	（g）
KF 4	-	9	30
KF 5	KF 5-SUS
KF 6	KF 6-SUS
KF 8	KF 8-SUS	12	80
KF10	KF10-SUS	14	120
KF12	KF12-SUS	17	190
KF16	KF16-SUS	23	300

KR/KR-SUS（オネジ）

スチール製	SUS製	L	質量（g）
型番	型番	L	質量（g）
KR 4×10	-	10	30
KR 4×15	-	15	31
KR 5×10	KR 5×10-SUS	10	30
KR 5×15	KR 5×15-SUS	15	31
KR 5×20	KR 5×20-SUS	20	33
KR 5×25	KR 5×25-SUS	25	34
KR 5×30	KR 5×30-SUS	30	35
KR 6×10	KR 6×10-SUS	10	30
KR 6×15	KR 6×15-SUS	15	31
KR 6×20	KR 6×20-SUS	20	33
KR 6×25	KR 6×25-SUS	25	34
KR 6×30	KR 6×30-SUS	30	35
KR 8×15	KR 8×15-SUS	15	80
KR 8×20	KR 8×20-SUS	20	81
KR 8×25	KR 8×25-SUS	25	82
KR 8×30	KR 8×30-SUS	30	83
KR 8×40	KR 8×40-SUS	40	85
KR10×20	KR10×20-SUS	20	130
KR10×25	KR10×25-SUS	25	133
KR10×30	KR10×30-SUS	30	140
KR10×40	KR10×40-SUS	40	145
KR10×50	KR10×50-SUS	50	150
KR12×25	KR12×25-SUS	25	215
KR12×30	KR12×30-SUS	30	220
KR12×40	KR12×40-SUS	40	225
KR12×50	KR12×50-SUS	50	230
KR12×60	KR12×60-SUS	60	240
KR16×30	KR16×30-SUS	30	360
KR16×40	KR16×40-SUS	40	375
KR16×50	KR16×50-SUS	50	390
KR16×60	KR16×60-SUS	60	400

使用例

レバーを引き上げると、かみ合っていたレバーとねじ部のセレーションが外れます。

レバーのみがフリーになりますので、お望みの位置まで回してください。

手を離すと内蔵スプリングの力でレバーが戻りクランプ出来る状態になります。（歯数20の場合、計算式360°/20＝18°18°毎にセレーションがかみ合います）

性能・試験情報

技術情報

オネジ締付力

サイズ	KR KR-SUS
サイズ	4	5	6	8	10	12	16
ネジ径	M4	M5	M6	M8	M10	M12	M16
回し半径（mm）	30	30	30	55	70	85	100
許容荷重（N）	70	135	215	290	445	640	1300
許容締付力（kN）	1.8	3.1	4.3	8	12.8	18.6	33.5

締付力参考の図

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

締付力

(N)

おねじ先端加工

めねじ・丸穴加工

ストローク幅

(mm)

回し半径

(mm)

取付部長さ

(mm)

取付部材質

取付部表面処理

トラスココード

RoHS?

最小発注数量

メネジ	M4	-	-	止まり穴	4	40	-	スチール	四三酸化鉄皮膜	-	10	1個
メネジ	M5	-	-	止まり穴	4	40	-	スチール	四三酸化鉄皮膜	107-9212	10	1個
メネジ	M5	-	-	止まり穴	4	40	-	ステンレス	なし	-	10	1個
メネジ	M6	-	-	止まり穴	4	40	-	スチール	四三酸化鉄皮膜	107-9221	10	1個
メネジ	M6	-	-	止まり穴	4	40	-	ステンレス	なし	-	10	1個
メネジ	M8	-	-	止まり穴	4	65	-	スチール	四三酸化鉄皮膜	107-9239	10	1個
メネジ	M8	-	-	止まり穴	4	65	-	ステンレス	なし	-	10	1個
メネジ	M10	-	-	止まり穴	4	80	-	スチール	四三酸化鉄皮膜	107-9247	10	1個
メネジ	M10	-	-	止まり穴	4	80	-	ステンレス	なし	-	10	1個
メネジ	M12	-	-	止まり穴	4	95	-	スチール	四三酸化鉄皮膜	107-9255	10	1個
メネジ	M12	-	-	止まり穴	4	95	-	ステンレス	なし	-	10	1個
メネジ	M16	-	-	止まり穴	5	110	-	スチール	四三酸化鉄皮膜	107-9263	10	1個
メネジ	M16	-	-	止まり穴	5	110	-	ステンレス	なし	-	10	1個
オネジ	M4	1800	なし	-	4	40	10	スチール	四三酸化鉄皮膜	-	10	1個
オネジ	M4	1800	なし	-	4	40	15	スチール	四三酸化鉄皮膜	-	10	1個
オネジ	M5	3100	なし	-	4	40	10	スチール	四三酸化鉄皮膜	107-9271	10	1個
オネジ	M5	3100	なし	-	4	40	10	ステンレス	なし	-	10	1個
オネジ	M5	3100	なし	-	4	40	15	スチール	四三酸化鉄皮膜	107-9280	10	1個
オネジ	M5	3100	なし	-	4	40	15	ステンレス	なし	-	10	1個
オネジ	M5	3100	なし	-	4	40	20	スチール	四三酸化鉄皮膜	107-9298	10	1個
オネジ	M5	3100	なし	-	4	40	20	ステンレス	なし	-	10	1個
オネジ	M5	3100	なし	-	4	40	25	スチール	四三酸化鉄皮膜	107-9301	10	1個
オネジ	M5	3100	なし	-	4	40	25	ステンレス	なし	-	10	1個
オネジ	M5	3100	なし	-	4	40	30	スチール	四三酸化鉄皮膜	107-9310	10	1個
オネジ	M5	3100	なし	-	4	40	30	ステンレス	なし	-	10	1個
オネジ	M6	4300	なし	-	4	40	10	スチール	四三酸化鉄皮膜	107-9328	10	1個
オネジ	M6	4300	なし	-	4	40	10	ステンレス	なし	-	10	1個
オネジ	M6	4300	なし	-	4	40	15	スチール	四三酸化鉄皮膜	107-9336	10	1個
オネジ	M6	4300	なし	-	4	40	15	ステンレス	なし	-	10	1個
オネジ	M6	4300	なし	-	4	40	20	スチール	四三酸化鉄皮膜	107-9344	10	1個
オネジ	M6	4300	なし	-	4	40	20	ステンレス	なし	-	10	1個
オネジ	M6	4300	なし	-	4	40	25	スチール	四三酸化鉄皮膜	107-9352	10	1個
オネジ	M6	4300	なし	-	4	40	25	ステンレス	なし	-	10	1個
オネジ	M6	4300	なし	-	4	40	30	スチール	四三酸化鉄皮膜	107-9361	10	1個
オネジ	M6	4300	なし	-	4	40	30	ステンレス	なし	-	10	1個
オネジ	M8	8000	なし	-	4	65	15	スチール	四三酸化鉄皮膜	107-9387	10	1個
オネジ	M8	8000	なし	-	4	65	15	ステンレス	なし	-	10	1個
オネジ	M8	8000	なし	-	4	65	20	スチール	四三酸化鉄皮膜	107-9395	10	1個
オネジ	M8	8000	なし	-	4	65	20	ステンレス	なし	-	10	1個
オネジ	M8	8000	なし	-	4	65	25	スチール	四三酸化鉄皮膜	107-9409	10	1個
オネジ	M8	8000	なし	-	4	65	25	ステンレス	なし	-	10	1個
オネジ	M8	8000	なし	-	4	65	30	スチール	四三酸化鉄皮膜	107-9417	10	1個
オネジ	M8	8000	なし	-	4	65	30	ステンレス	なし	-	10	1個
オネジ	M8	8000	なし	-	4	65	40	スチール	四三酸化鉄皮膜	110-7569	10	1個
オネジ	M8	8000	なし	-	4	65	40	ステンレス	なし	-	10	1個
オネジ	M10	12800	なし	-	4	80	20	スチール	四三酸化鉄皮膜	107-9425	10	1個
オネジ	M10	12800	なし	-	4	80	20	ステンレス	なし	-	10	1個
オネジ	M10	12800	なし	-	4	80	25	スチール	四三酸化鉄皮膜	107-9433	10	1個
オネジ	M10	12800	なし	-	4	80	25	ステンレス	なし	-	10	1個
オネジ	M10	12800	なし	-	4	80	30	スチール	四三酸化鉄皮膜	107-9441	10	1個
オネジ	M10	12800	なし	-	4	80	30	ステンレス	なし	-	10	1個
オネジ	M10	12800	なし	-	4	80	40	スチール	四三酸化鉄皮膜	107-9450	10	1個
オネジ	M10	12800	なし	-	4	80	40	ステンレス	なし	-	10	1個
オネジ	M10	12800	なし	-	4	80	50	スチール	四三酸化鉄皮膜	107-9468	10	1個
オネジ	M10	12800	なし	-	4	80	50	ステンレス	なし	-	10	1個
オネジ	M12	18600	なし	-	4	95	25	スチール	四三酸化鉄皮膜	107-9476	10	1個
オネジ	M12	18600	なし	-	4	95	25	ステンレス	なし	-	10	1個
オネジ	M12	18600	なし	-	4	95	30	スチール	四三酸化鉄皮膜	107-9484	10	1個
オネジ	M12	18600	なし	-	4	95	30	ステンレス	なし	-	10	1個
オネジ	M12	18600	なし	-	4	95	40	スチール	四三酸化鉄皮膜	107-9492	10	1個

通常単価(税別) (税込単価)	通常出荷日

971円 ( 1,068円 )	3日目
1,152円 ( 1,267円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	4日目
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能
2,289円 ( 2,518円 )	3日目
1,468円 ( 1,615円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
3,081円 ( 3,389円 )	3日目
1,783円 ( 1,961円 )	在庫品1日目当日出荷可能
4,089円 ( 4,498円 )	3日目
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
5,289円 ( 5,818円 )	3日目
1,205円 ( 1,326円 )	在庫品1日目当日出荷可能
1,205円 ( 1,326円 )	3日目
1,128円 ( 1,241円 )	在庫品1日目当日出荷可能
2,665円 ( 2,932円 )	3日目
1,128円 ( 1,241円 )	在庫品1日目当日出荷可能
2,275円 ( 2,503円 )	在庫品1日目当日出荷可能
1,148円 ( 1,263円 )	在庫品1日目当日出荷可能
2,665円 ( 2,932円 )	3日目
1,205円 ( 1,326円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	3日目
1,128円 ( 1,241円 )	3日目
2,539円 ( 2,793円 )	3日目
1,183円 ( 1,301円 )	在庫品1日目当日出荷可能
2,665円 ( 2,932円 )	3日目
1,128円 ( 1,241円 )	在庫品1日目当日出荷可能
2,275円 ( 2,503円 )	在庫品1日目当日出荷可能
1,075円 ( 1,183円 )	在庫品1日目当日出荷可能
2,665円 ( 2,932円 )	在庫品1日目当日出荷可能
1,128円 ( 1,241円 )	在庫品1日目当日出荷可能
2,167円 ( 2,384円 )	在庫品1日目当日出荷可能
1,075円 ( 1,183円 )	在庫品1日目当日出荷可能
2,275円 ( 2,503円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
3,147円 ( 3,462円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
3,147円 ( 3,462円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
2,912円 ( 3,203円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
2,912円 ( 3,203円 )	在庫品1日目当日出荷可能
1,501円 ( 1,651円 )	在庫品1日目当日出荷可能
3,660円 ( 4,026円 )	3日目
1,501円 ( 1,651円 )	在庫品1日目当日出荷可能
3,967円 ( 4,364円 )	在庫品1日目当日出荷可能
1,501円 ( 1,651円 )	在庫品1日目当日出荷可能
3,967円 ( 4,364円 )	3日目
1,501円 ( 1,651円 )	在庫品1日目当日出荷可能
3,549円 ( 3,904円 )	在庫品1日目当日出荷可能
1,692円 ( 1,861円 )	在庫品1日目当日出荷可能
4,485円 ( 4,934円 )	在庫品1日目当日出荷可能
1,692円 ( 1,861円 )	在庫品1日目当日出荷可能
3,641円 ( 4,005円 )	3日目
1,980円 ( 2,178円 )	在庫品1日目当日出荷可能
3,825円 ( 4,208円 )	3日目
1,886円 ( 2,075円 )	在庫品1日目当日出荷可能
3,901円 ( 4,291円 )	在庫品1日目当日出荷可能
1,783円 ( 1,961円 )	在庫品1日目当日出荷可能

基本情報

基本情報

工具レスでネジを締め付けたり、緩めたりすることができる機械レバー。
【特長】
・レバーを引き上げると噛み合っていたセレーションがはずれ、フリーになるタイプのレバーハンドル。
・安定した人気を誇るスタンダードタイプ。
・レバーを360度旋回できない狭い場所での使用が可能。
・ネジ締め付け後は、レバーを任意の位置に変更することが出来る。
・レバー先端が球状のため滑りづらく握りやすい。
【用途】
・スライド、長穴等の位置調整部。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

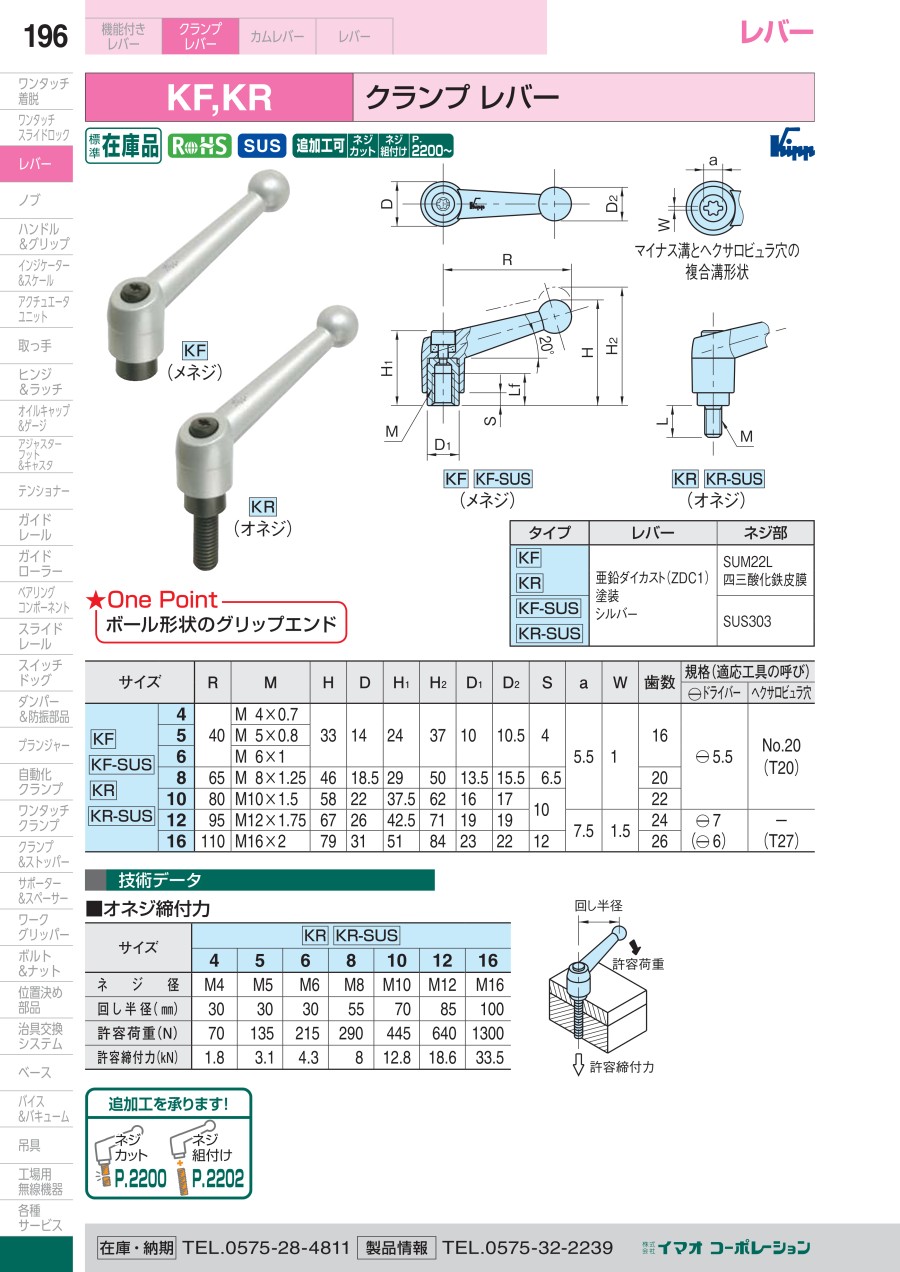

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプレバー（KF・KR）のレビュー

4.7平均満足度：4.714件のレビュー

星5
71%
星4
29%
星3
0%
星2
0%
星1
0%

ストッパーレバーで使用

満足度：5.02023/10/23

問題無く使用できます。サイズも選べて短納期で届くためリピートしています。

0人が参考にしています。

器具の締め付け

満足度：4.02021/11/09

取っ手部分の角度を容易に変えられるので、作業しやすい。しかし、長期間使用をしていると、取手部分のネジ山が摩耗して、取っ手...もっと読む

0人が参考にしています。

機械の部品交換

満足度：5.02021/05/31

同タイプのものが、8年使用して内部のギア部分が崩れて故障したので交換しました。取り付けも問題無く、納期も早くとてもよかっ...もっと読む

0人が参考にしています。

切断用材の長さ固定に使用

満足度：5.02021/05/15

同じ長さで切断する際に、材のストッパーとしてアルミフレームを使用しています。緩めると長さを調節でき、指定の長さでロックす...もっと読む

0人が参考にしています。

丸鋸での切断時の押さえ

満足度：4.02021/03/25

アルミガイドの溝に綺麗に収まりガイドをスライドする際も滑らかな動きで良かったです。

0人が参考にしています。

14件全て見る

よくあるご質問（FAQ）

Q任意のネジ長さの製品が欲しいです。

ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。

Q本体のカラーはシルバー以外にありますか？

ありません。シルバー以外の色が必要な場合は、デザインが変わりますが、FKF、FKRをご検討ください。
